stm32单片机最小系统电路

2019-01-08 | 硬件设计 | caterwang | 1623°c

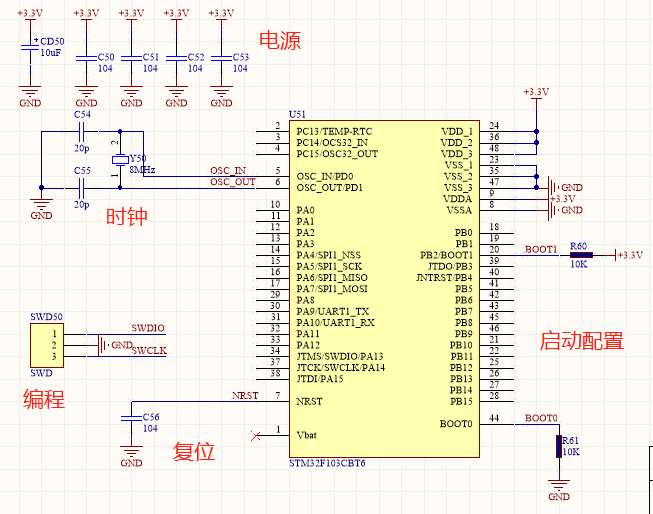

    学过51单片机的同鞋,对单片机最小系统肯定不陌生。那在stm32单片机上,最小系统电路是怎样的呢?结合自己的实际应用我认为stm32单片机最小系统电路除核心IC外还含以下几个部分:
    1.电源,3.3V直流电源,且每个电源引脚还需要加瓷片电容;
    2.时钟,STM32F103系列的外部时钟为8MHz,其他系列具体可参考手册;
    3.编程接口,这个准确说不能算是最小系统的部分,但我觉得为了满足后续升级调试,还是把它加进来;
    4.复位电路,图示是比较简单的上电复位电路,其他的复位电路和51单片机的类似;
    5.启动配置,配置方式如下:
    串口编程模式(通过串口下载程序,下载完后要改为正常模式重开机才能正常工作):
       BOOT0=1
       BOOT1=0
    正常模式:
       BOOT0=0;
       BOOT1=1
   该最小系统配置方式是正常模式,在该模式下支持用SWD调试线完成程序下载、在线调试。
