CS1237读值不稳如何处理

2021-03-28 | 硬件设计 | caterwang | 941°c

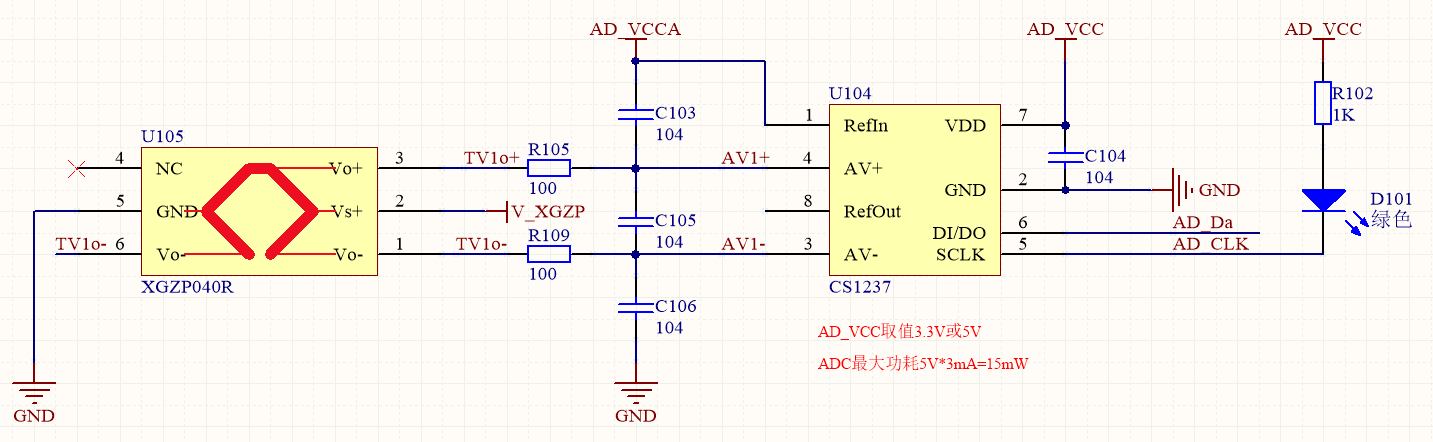

    CS1237 是一款高精度、低功耗模数转换芯片, 一路差分输入通道,内置温度传感器和高精度振荡器。下图是CS1237采集XGZP040R信号的实际应用电路及使用注意事项。


    这里要注意的是:

    1.电源须严格区分数字电源与模拟电源。强烈推荐使用降压型线性电源变换器为电路供电;

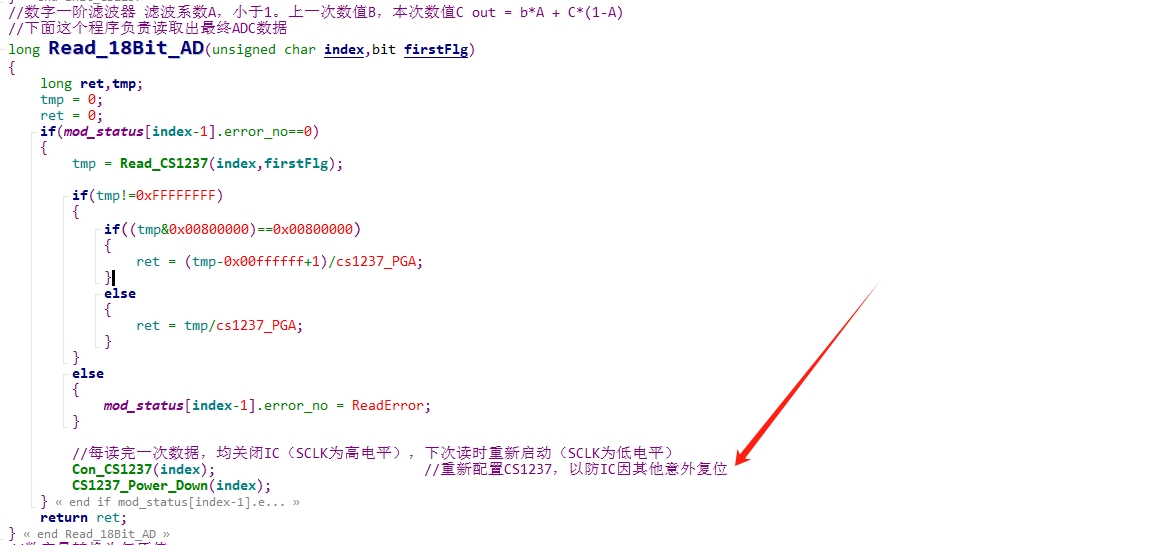

    2.为了能够读取到稳定的转换值,建议每读完一次数据后即休眠器件,重新读取时再唤醒;

    3.当不使用CS1237的默认配置参数,且周边电路有磁性元件,诸如继电器、电磁阀等,注意会导致CS1237参数自行恢复默认值,所以要注意校验器件的配置参数,以免出现速率、倍数等不正确的问题。


CS1237官方原版中文手册:

DS_CS1237_V1.1_CN.pdf
