MAX7219非译码模式下字符码表
以下为MAX7219非译码模式下字符码表,以备查询:
unsigned char DN[18]={0x7e,0x30,0x6d,0x79,0x33,0x5b,0x5f,0x70,0x7f,0x7b,
0x77/*10*/,0x1f/*11*/,0x4e/*12*/,0x3d/*13*/,0x4f/*14*/,0x47/*15*/,0x01,0x00};
//非译码方式时的共阴数码管显示编码,0~9,A,b,C,d,E,F,-,息灭

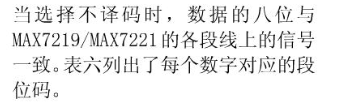

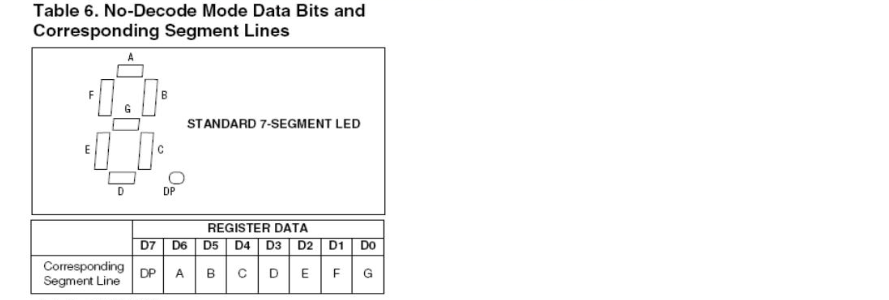

当连线为非标准时,请参考下图自行设计:
