基于RTL8305SB 5口10M/100M自适应傻瓜交换机

产品需要，自己开发的5口傻瓜交换机。电路来自网络，经实践验证电路可用。特此分享。

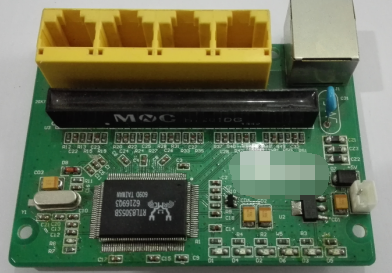

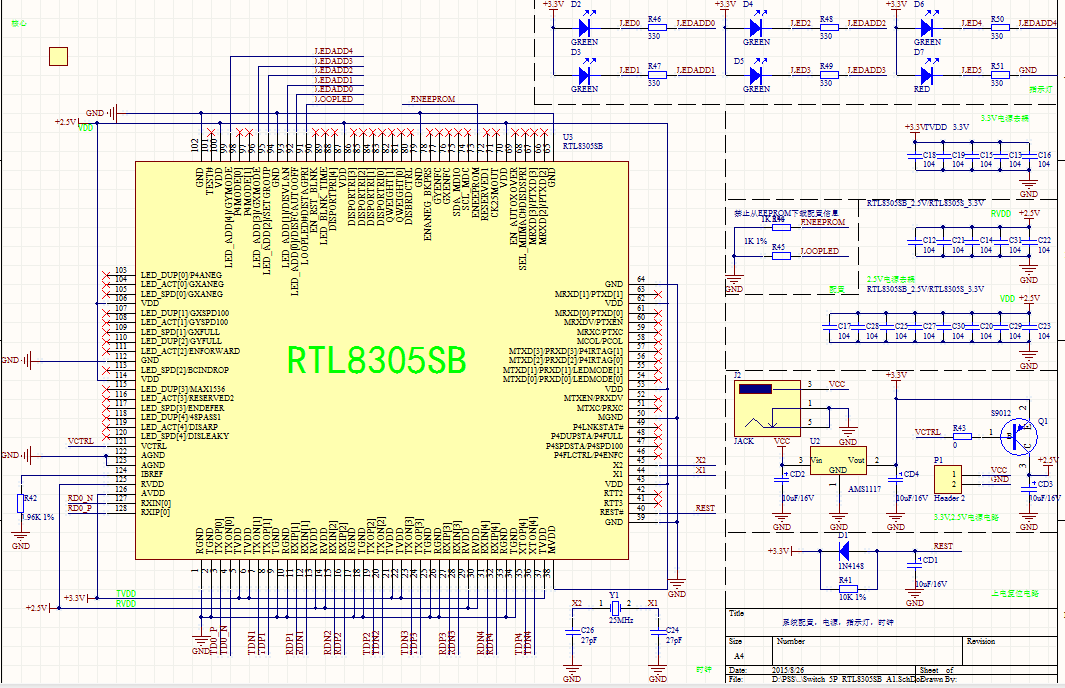

1.电路原理图

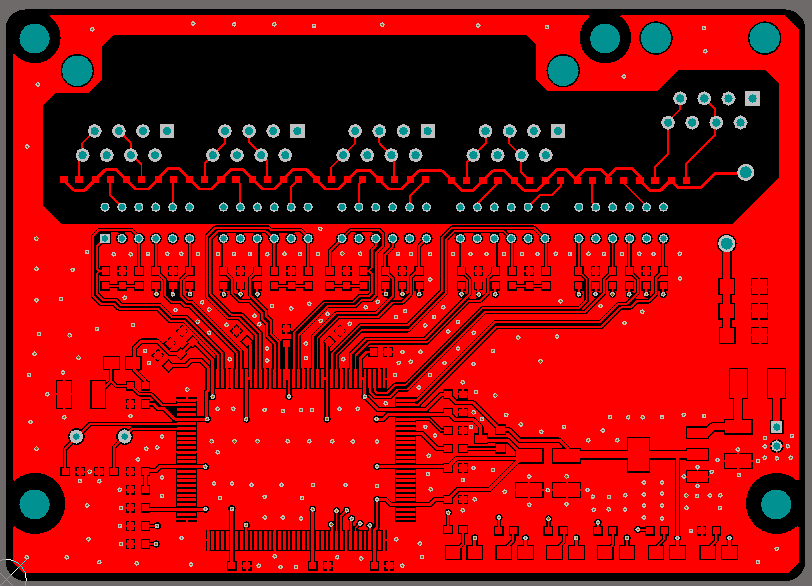

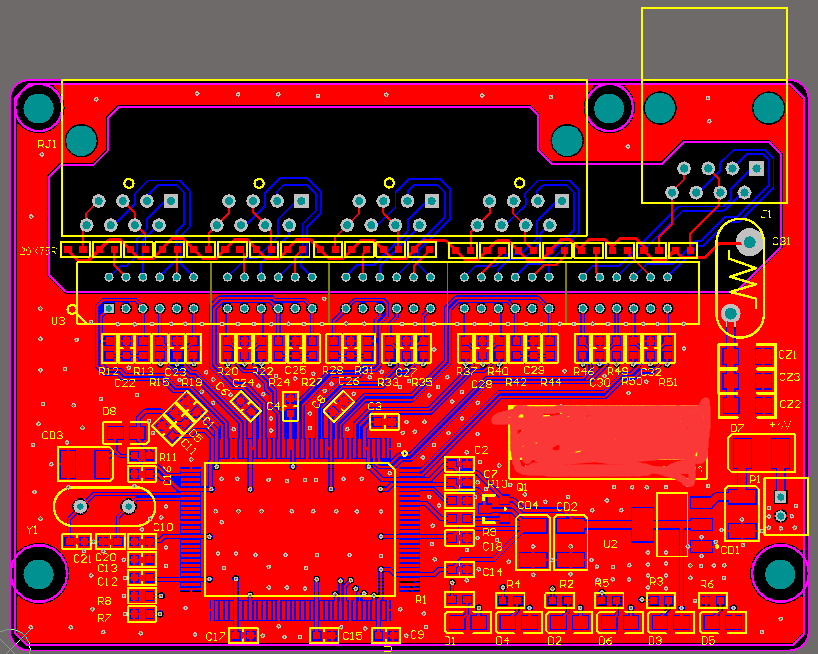

2.PCB图

局域网测试传数据达约90MB/S。

3.PCB布线注意事项

这里主要注意的是差分线的走线原则--阻抗相同及等长。详细的请读者自行百度学习哈。

网络上搜集到的交换机电路图，特此分享:http://pan.baidu.com/s/1gd4gp7l
