基于XL6009的升压电路解析

时间2015-09-25 08:16:12发布caterwang分类应用案例浏览5815

    前面提到一个升压电路IC LM2577,相对来说LM2577的输入电压范围更宽(+3.5V~+40V),今天我们要分享的XL6009的输入电压为(+5V~+40V),最大输出电流更大(4A)。另外一个重要区别是XL6009有使能引脚,即使能打开后,电路才开始工作。

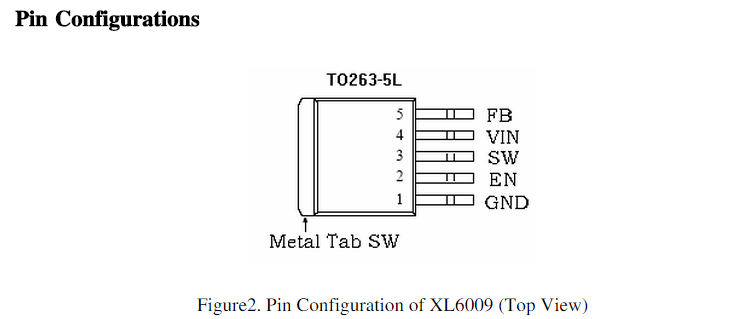

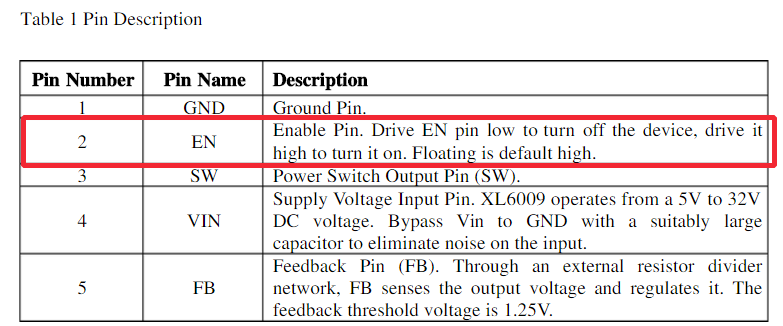

    1.电路引脚分布及说明:

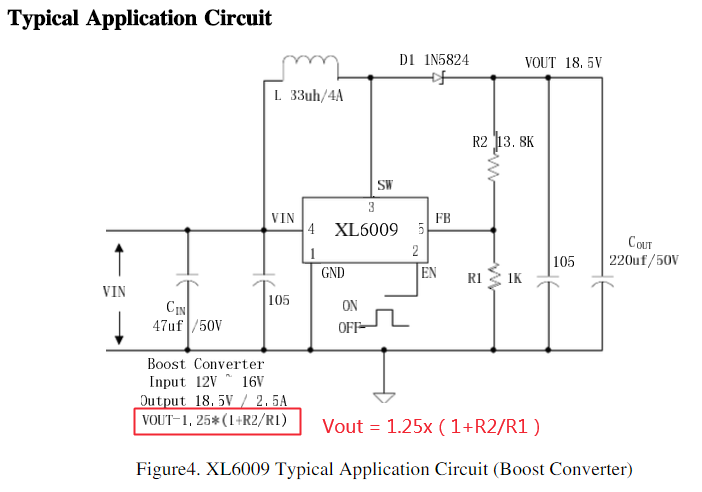

    2.典型应用电路及参数计算


凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!
