PCB线宽和铜箔厚度与电流的关系

    经常会纠结于走线宽度，特此记录以备查询

    1、计算方法如下：

    先计算Track的截面积，大部分PCB的铜箔厚度为35um，它乘上线宽就是截面积，注意换算成平方毫米。有一个电流密度经验值，为15~25安培/平方毫米；把它乘上截面积就得到通流容量。 I=KT0.44A0.75 K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048。T为最大温升，单位为摄氏度(铜的熔点是1060℃)。 A为覆铜截面积，单位为平方mil(不是毫米mm，注意是squaremil.)。 I为容许的最大电流，单位为A。一般10mil=0.01inch=0.254mm可为1A，250mil=6.35mm,为8.3A。

    2.参考数据

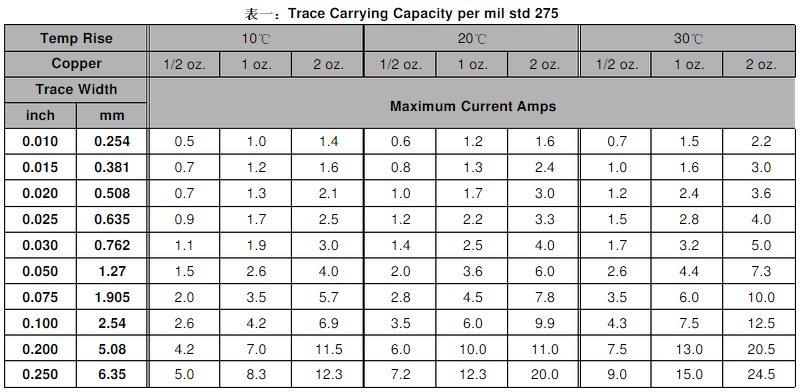

    PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。PCB走线越宽，载流能力越大。假设在同等条件下，10mil的走线能承受1A，那么50mil的走线能承受多大电流，是5A吗？答案自然是否定的。请看以下来自国际权威机构提供的数据：线宽的单位：Inch（英寸1inch=25.4mm）；1oz.铜=35微米厚，2oz.=70微米厚,1OZ=0.035mm,1mil.=10-3inch。
