POE交换机供电知识

    公司新买了POE交换机，用起来很方便。于是查了资料，也实测了下----空载时没有电输出。它会通过电路的特征(802.3af 标准的PD要求开始于一个25kΩ和小于120nF的特征识别，正是这一特征使PSE将PD从不需要供电的其它以太网设备中区分出来)自动识别接入的设备需要不要供电。

    好了，对于做硬件的我来说，更关收它是通过网线上的哪几根线来供电的。以下是收集整理的资料，供设计者参考。

    1.供电接法：

    1.1.中间跨接法

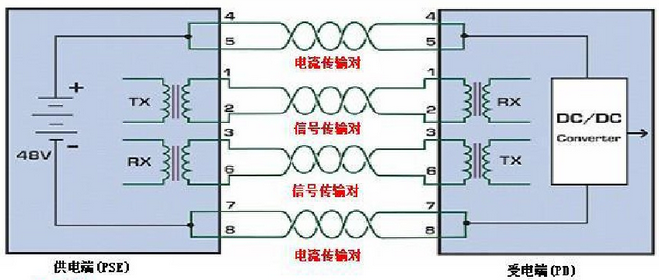

    标准的五类网线有四对双绞线,但是在l0M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。

    1.2.末端跨接法

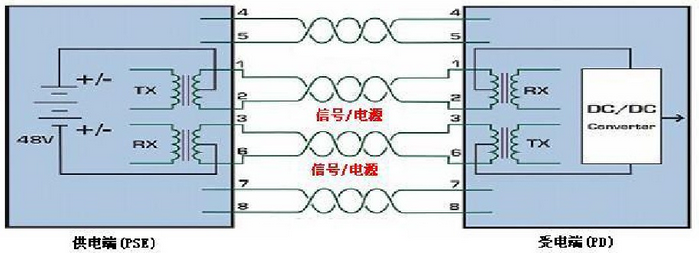

    应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。

    标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

    2.POE标准供电系统的主要供电特性参数

    2.1. 电压在44～57V之间,典型值为48V。

    2.2. 允许最大电流为550mA,最大启动电流为500mA。

    2.3. 典型工作电流为10～350mA,超载检测电流为350～500mA。

    2.4. 在空载条件下,最大需要电流为5mA。

    2.5. 为PD设备提供3.84～12.95W三个等级的电功率请求,最大不超过13W。

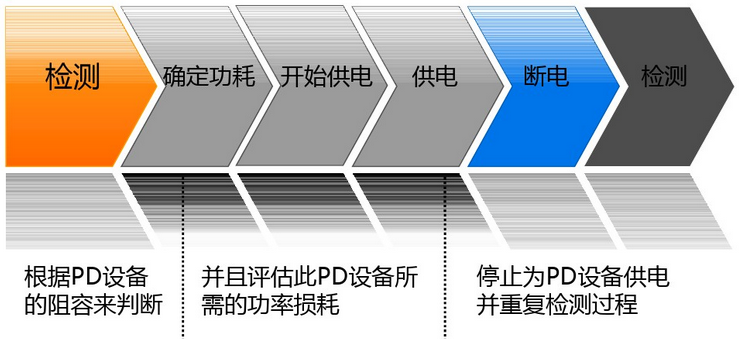

    3.POE供电工作过程
