控制EMC的主要方法

    时钟速度的提升加上高频率总线以及更高的接口数据速率使得PC电路板设计的挑战性显著提高。工程师必须超越板上实际逻辑的设计，还要考虑其它可能影响电路的因素，包括电路板的尺寸、环境噪声、功耗和电磁兼容性(EMC)等。硬件工程师应在PC电路板设计阶段解决EMC问题，确保系统不会受到EMC故障的影响。

    良好的接地设计

    低电感接地系统是最大限度减少EMC问题的最重要因素。最大限度地增加PC电路板上的接地面积可降低系统接地电感，进而减少电磁辐射和串扰。串扰可存在于电路板上的任何两条布线之间，取决于互电感和互电容，与布线之间的距离、边缘速率和布线阻抗成正比。

    在数字系统中，互电感产生的串扰通常大于互电容产生的串扰。通过增加布线之间的间距或减少到接地层的距离可降低互电感。

    信号连接到地的方法各种各样。组件随机连接到接地点的电路板设计会生成高接地电感，并引发不可避免的EMC问题。我们建议采用全铺地层，这能在电流返回源极时最大限度地减小阻抗，不过接地层还需要专用的PC电路板层，这对于双层电路板而言或许是不现实的。

    因此，我们建议设计人员采用接地栅格，如图1a所示。在此情况下，接地的电感取决于栅格之间的间距。

    此外，信号返回系统接地的方式也很重要。信号路径如果较长，就会产生接地回路，进而形成天线并辐射能量。因此，所有将电流带回源极的布线都应选择最短路径，而且应直接到接地层。

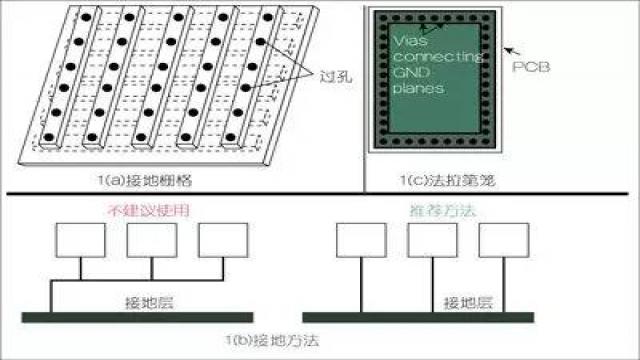

    图1. 如果不能采用专用的接地层，则可使用接地栅格代替(1a)。连接所有不同接地并将它们连接到接地层的做法并不可取，因为这不但会增加电流回路的大小，而且会增加接地反弹的可能性(1b)。让接地与电路板的完整边缘拼接在一起，形成法拉第笼，从而不会把任何信号路由到界限之外(图1c)，这种方法能把电路板的辐射限制在界限以内区域，避免外部辐射干扰电路板上的信号。

    连接所有不同接地并将它们连接到接地层的做法并不可取，这不但会增加电流回路的大小，而且会增加接地反弹的可能性。图1b给出了将组件连接到接地层的推荐方法。

    减少EMC相关的问题还有一个好方法，就是让接地与电路板的完整边缘拼接在一起，形成法拉第笼，从而不会把任何信号路由到界限之外(图1c)。这种方法能把电路板的辐射限制在界限以内区域，避免外部辐射干扰电路板上的信号。

    从EMC的角度来看，各层的适当安排也很重要。如果使用的层数超过两层，那么要用一个完整的层作为接地层。如果采用四层电路板，那么接地层下面的一层应作为电源层。必须注意接地层的位置应在高频信号布线和电源层之间。如果使用双层电路板，完整的接地层不可能实现，那么可采用接地栅格。如果不使用单独的电源层，那么接地布线应与电源布线平行，以确保电源清洁。

    布局指南

    为了让设计免受EMC的影响，电路板上的组件必须根据功能进行分类(模拟、数字、电源部分、低速电路、高速电路等)。每类的布线应在指定区域内。在子系统的边界处应使用滤波器。

    应对数字电路问题时，必须特别注意时钟和其它高速信号。连接这种信号的布线应尽可能短，而且应与接地层相邻，从而保持辐射和串扰可以得到控制。

    对于这种信号而言，工程师必须避免在电路板边缘或附近连接器处使用过孔或布线。此外，信号还必须远离电源层，因为这会引起电源层噪声。传输差分信号的布线应尽量靠近彼此，从而可最有效地发挥磁场消除功能。

    从源极向器件传输时钟信号的布线应有匹配终端，只要阻抗不匹配，就会出现信号反射问题。如果不注意处理反射信号问题，大量能量就会辐射出去。不同形式的有效终端包括源点、端点和AC终端等。

    对于面向振荡器的布线而言，除接地外的其它布线不应与振荡器或其布线平行或在其下方运行。此外，晶体也应靠近所需的芯片。

    由于返回电流总沿着最低电抗的路径走，因此传输电流的接地布线应靠近传输相关信号的布线，从而保持电流回路尽可能的短。

    传输模拟信号的布线应与高速或开关信号分开，而且必须用接地信号进行保护。必须始终采用低通滤波器来去除周边模拟布线耦合的高频噪声。

    此外，模拟和数字子系统的接地层不能共享。

    电路板外的注意事项

    电源上的任何噪声都可能影响工作中的器件功能。通常来说，耦合在电源上的噪声频率高，因此需要旁路电容或去耦电容进行滤波。去耦电容为电源层到接地的高频电流提供低阻抗路径。电流流经路径至接地，这个路径形成了接地回路。该路径应保持尽可能低的电平，为此可让去耦电容尽可能地靠近IC。

    大型接地回路增加了辐射，可能是EMC故障的潜在来源。频率越高，理想电容的电抗越趋近于零，市场上也不存在所谓真正理想的电容。

    铅和IC封装也会增加电感。具有低等效串行电感的多个电容可用来提高去耦效果。

    许多EMC相关的问题都是由传输数字信号的电缆造成的，这些电缆实际发挥着高效天线的作用。理想情况下，进入电缆的电流会在另一端流出，但实际上寄生电容和电感会造成辐射问题。

    采用双绞线电缆有助于最大限度地减小耦合问题，可消除任何感应磁场。如果使用带状电缆，就必须提供多个接地返回路径。对于高频信号而言，必须使用屏蔽电缆，而且接地屏蔽要连接在电缆的头尾处。

    最后，屏蔽不是电气解决方案，而是一种降低EMC的机械方法。金属封装(导电和/或磁性材料)可用来避免系统发出EMI。我们可用屏蔽覆盖整个系统或部分系统，具体取决于相关要求。

    屏蔽就是一种封闭导电容器的形式，可连接于接地，能通过吸收和反射部分辐射有效减小回路天线的尺寸。这样，屏蔽也能作为两区之间的分割，减弱一区向另一区的EM能量辐射。

    屏蔽通过减弱辐射波的E场和H场来降低EMI。
