霍尔型电流传感器ACS712ELCTR典型应用电路
霍尔电流传感器输出的只能是电压信号。
初级阶段：霍尔电流传感器，直流和交流电流都可以测量，普通电流互感器只能测量交流电流。普通电流互感器使用时，二次侧不能开路，霍尔电流传感器可以开路。
中级阶段：霍尔电流传感器原理，基于霍尔效应，输出电压与流过一次侧电流大小成正比,一次侧电流方向改变输出极性也改变，所以可以测量交流电和直流电，对波形也没有特别的要求；适用频率范围也较宽。
ACS712ELCTR是一款霍尔型电流传感器。原理那些就不详细说明了，百度或google即可，这里特别分享下其典型应用电路。

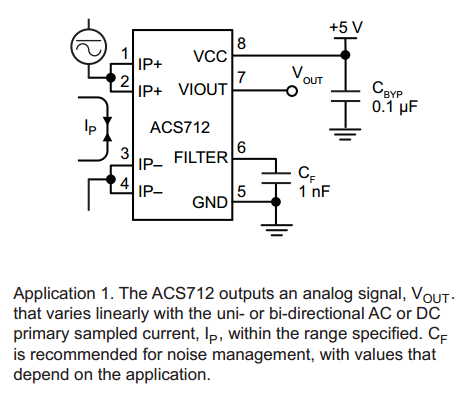

0.常规用法
1.峰值检测

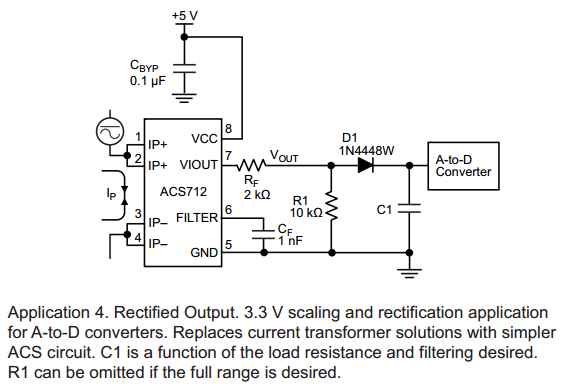

2.电流检测

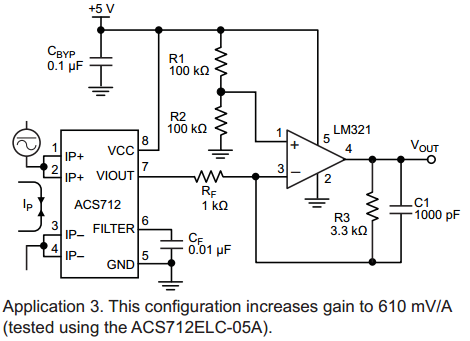

3.输出转换
4.过电流检测

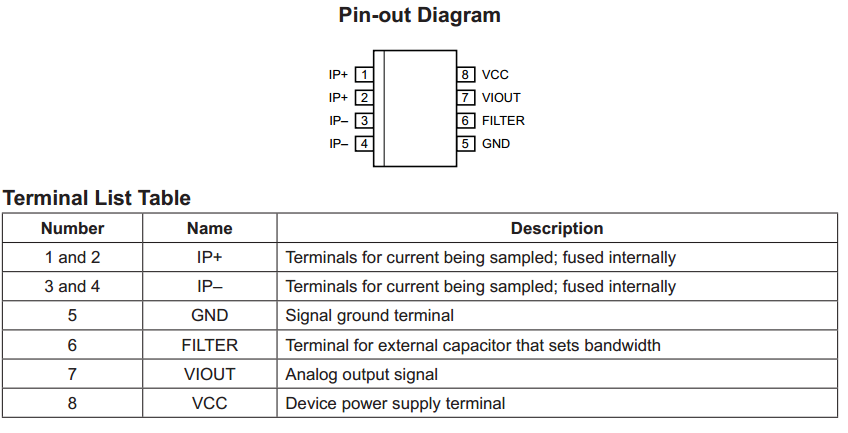

以下是引脚描述：

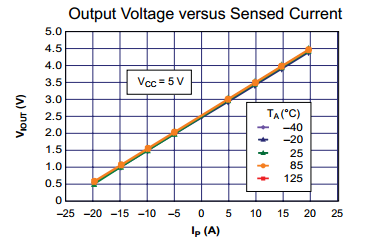

输出电压与被测电流的关系，由图很容易得出计算工式：Vout=0.1*Ip+2.5
元器件手册：
