POE电源之SI3402问题集1

2018-11-16 | 硬件设计 | caterwang | 1556°c
之前没有做过POE电源,这次有个项目要用到,参考的是SI3402A版本的电路,结果买到的器件是SI3402B,器件全部焊接好后,接到交换机上没什么反应。以下是相对权威的回答:

1.以太网供电芯片Si3402-A版本的芯片更新为Si3402-B版本的芯片,PCB板是否能直接通用?
答:Si3402 A版本升级成B版本以后,PCB板可以通用,但是BOM参数需要修改。详细的修改参数可以参考2015年11月发布的“Si3402-B-GM Change List”文档。


2.为什么以太网受电设备(PD)控制芯片Si3402-B的隔离方案和Si3402-A相比较,参考设计中去掉了ISOSSFT(PIN4)管脚和Vssa之间的电容?
答:ISOSSFT管脚和Vssa之间的电容主要是在隔离方案起到软启动作用,而Si3402-B的软启动功能已经内部集成,因此不需要外部的电容。


3.CT1,CT2,SP1,SP2接法?
答:CT1和CT2是一组整流桥,SP1和SP2是一组整流桥,如果接到12,36的网线上,只需要使用CT1和CT2就可以了。SP1和SP2不连接。

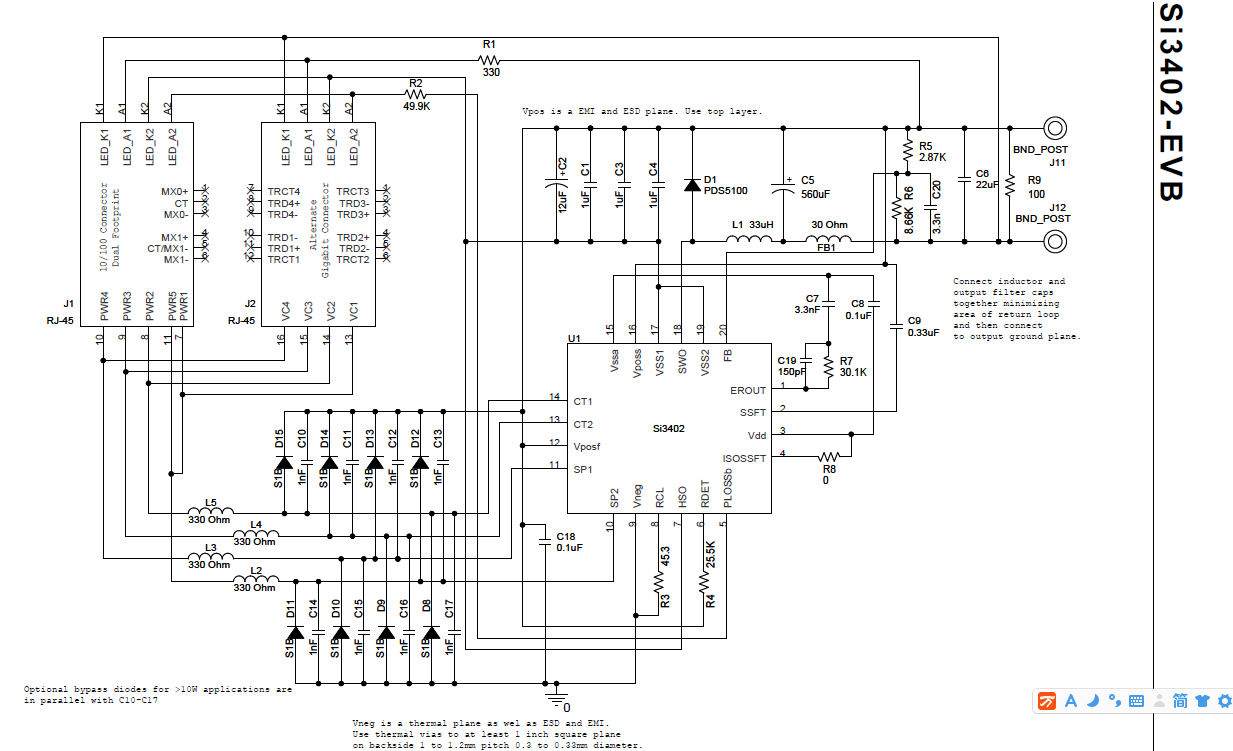

SI3402-A版非隔离电路:

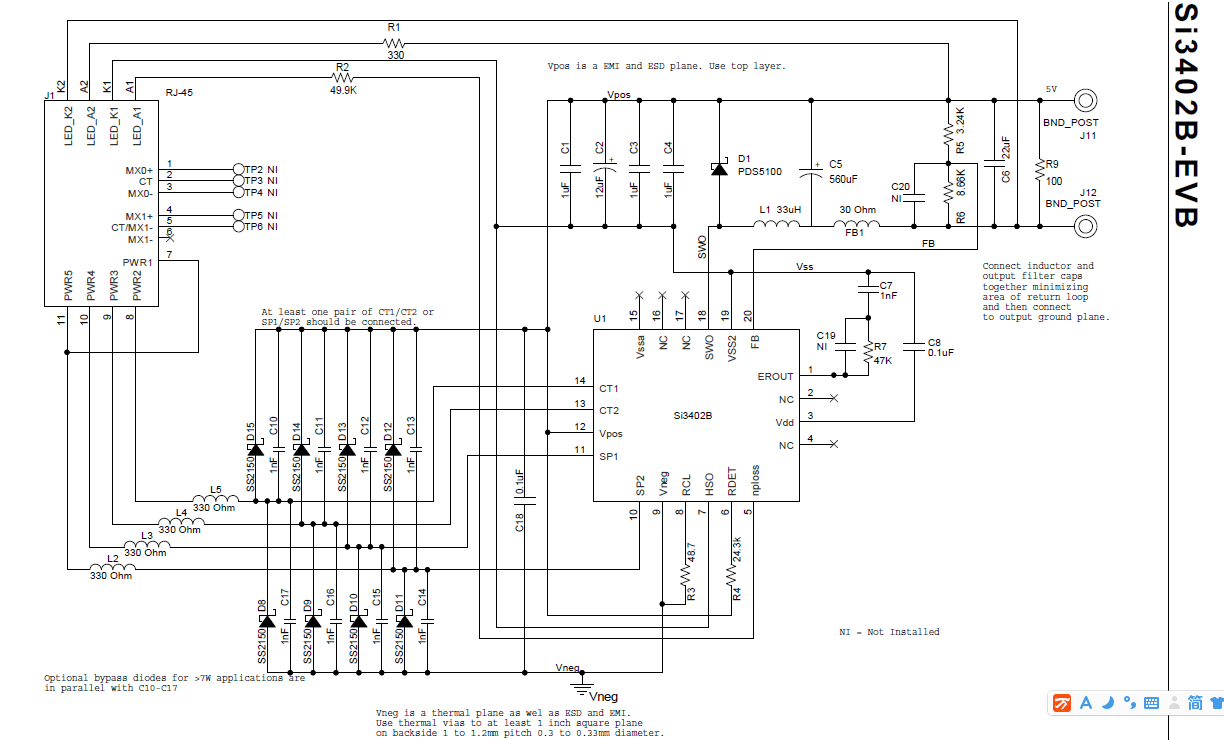

SI3402-B版非隔离电路:

请使用支付宝赞助我

支付宝打赏

请使用微信赞助我

微信打赏

版权声明

欢迎转载,但注明出处,谢谢!

分享:
0
QR:  POE电源之SI3402问题集1

扫一扫,用手机打开吧

共1条评论

hong45691  2019-04-23 11:29:35 @Ta

你好,有个问题请教下,我用的是SI3402B-EVB的,但是插上poe交换机后,led2一直闪烁,是什么问题在一直检测呢?
