基于STC11F04E单片机的信号发生器1----硬件设计

2015-06-06 | 硬件设计 | caterwang | 1192°c

  一、提要

笔者在做一个项目时需要一个信号发生器的功能模块。具体要求如下:

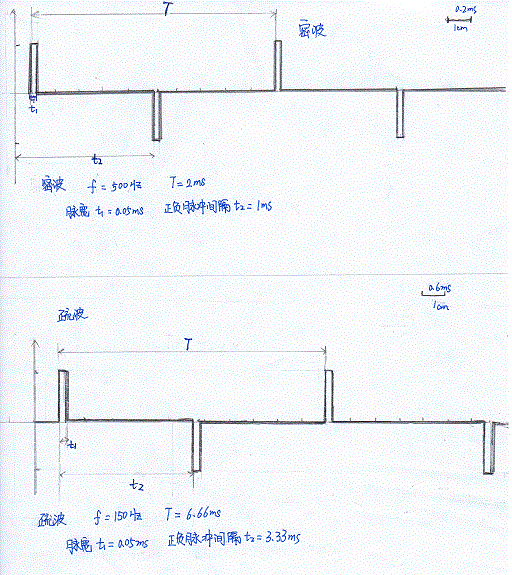

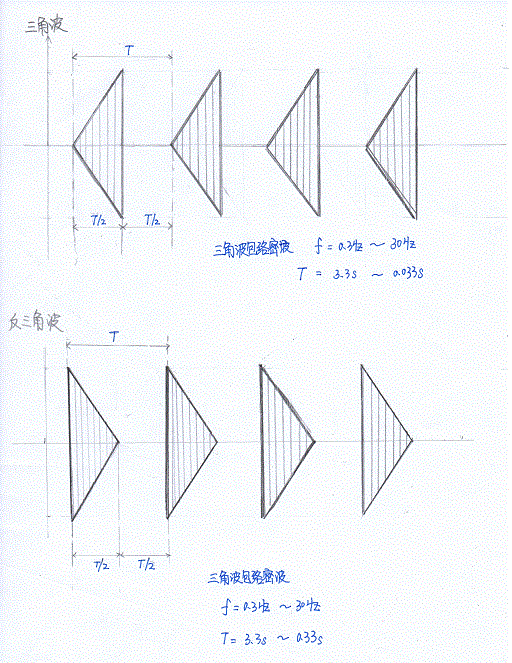

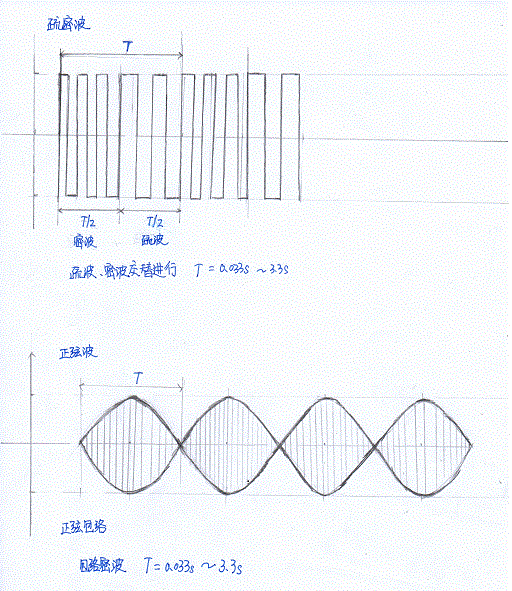

1.输出密波、疏波、疏密波、正三角、反三角及正弦波六种波形,下图为六种波形的标准波形图,其中后三种波形为包络;

2.输出峰峰电压值可调:40V~250V

二,电路设计

基于以上要求,设计电路时就用可编程的方式,这样输出的波形比较灵活。以下为电路


电路共分为四个部分:DA输出、第一级电压放大、功率放大 、第二级电压放大

元素路径: body > p > img
