stm32F10X系列单片机IO口的总电流是多少?

2016-05-10 | 硬件设计 | caterwang | 1280°c

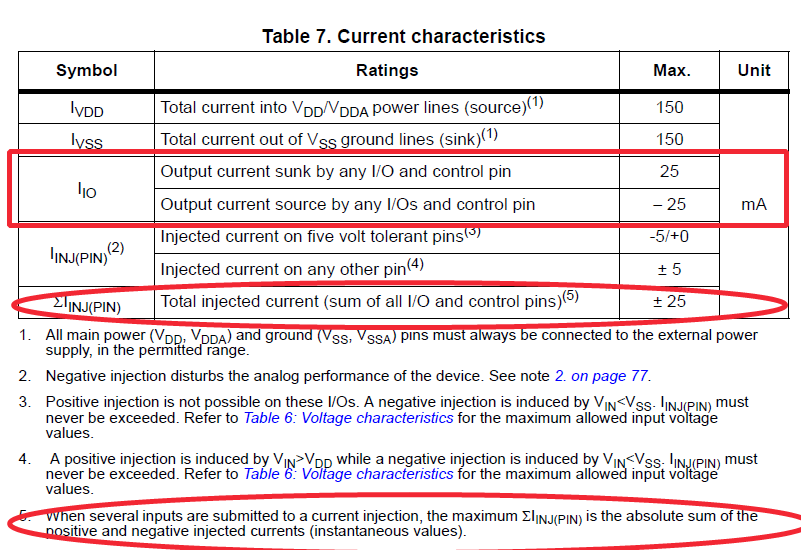

    设机单片机相关电路时,IO口的总灌电流往往是需要考虑的。各种单片机参数是不一样的,那么,stm32F10X系列单片机IO口的总电流是多少呢?查阅手册,如下图:


    字面意思,单个IO最大的输入/输出电流为25mA,但是所有的输入/输出及控制口的电流总和不能大于25mA.这里要注意一下,输出电流我们取负,输入电流我们取正,取和时要带正负号。
