简易ST-Link V2工具DIY

2019-03-13 | DIY项目 | caterwang | 649°c

    之前做过一款J-Link工具,现准备学习下stm8开发,于是想着整个升级版的工具。22个器件,板子尺寸39mm x 18mm,自己打造一款简易的ST-LinkV2工具。该版旨在提供一个简易的调试工具,不支持对外设供电,以免烧机。

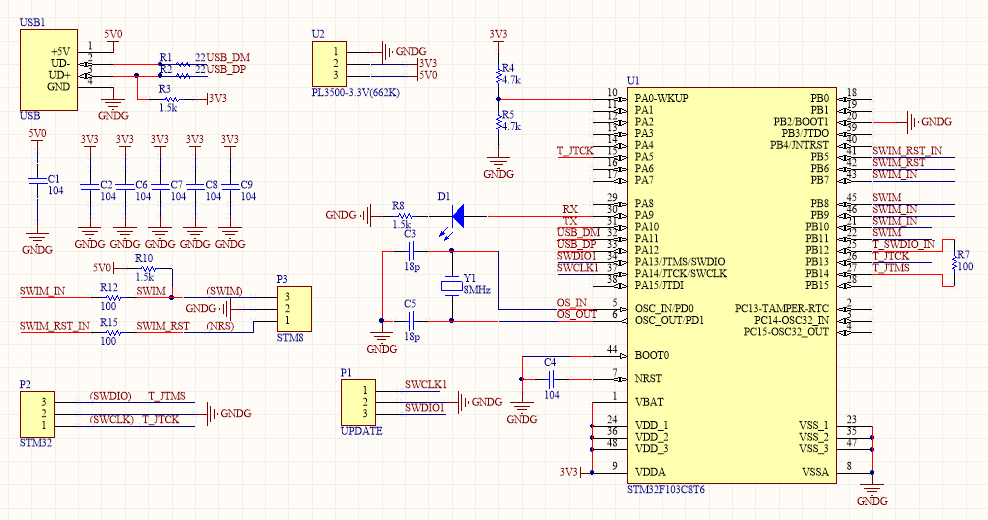

    1.电路原理图


    2.PCB板

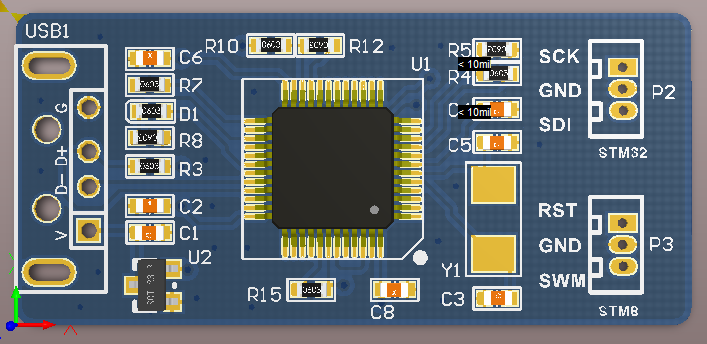

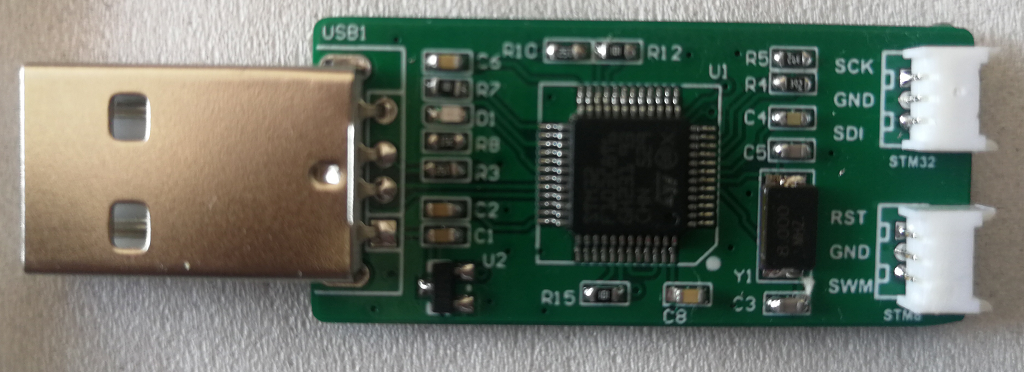

    2.1. V1版本(已打板)

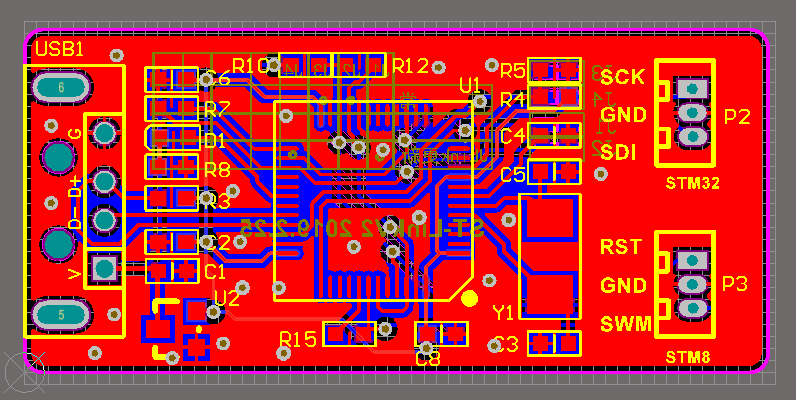

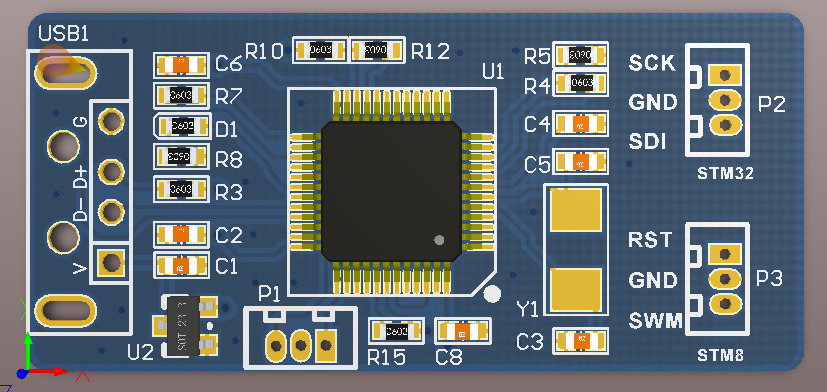

    2.2. V2版本(未打板--背面无元件及跳线)

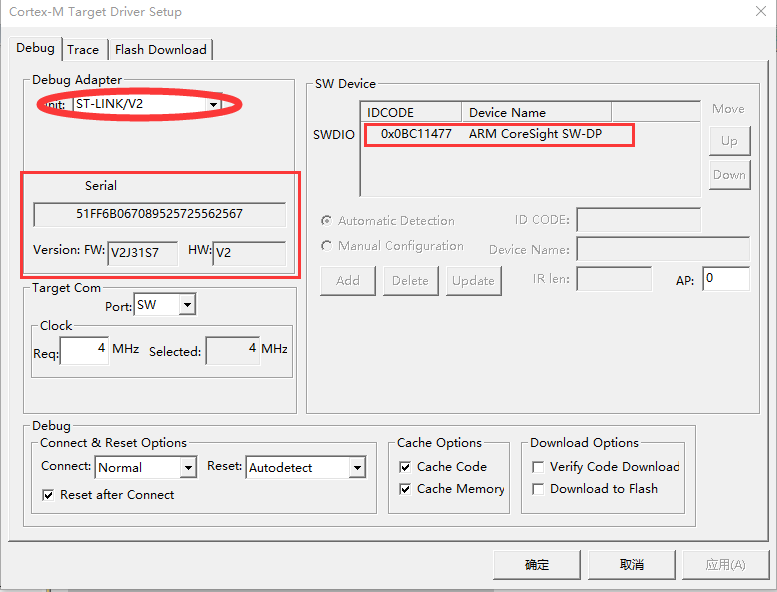

    3.测试(stm32)


    4.技术资料

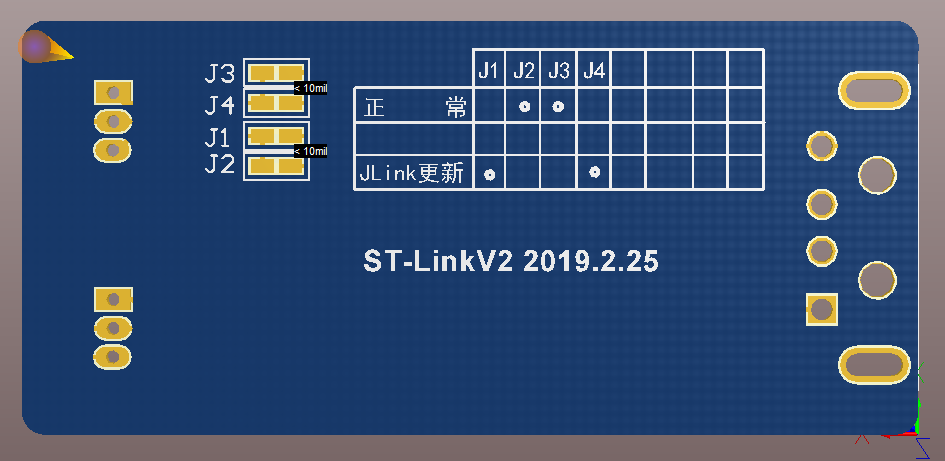

    V1版的首次刷固件,可采用背面提示连接相应的跳线,然后用J-Link工具进行刷新,也可参考我之前的J-Link工具用串进行升级(需要修改原理图及PCB图),V2版本把SWD升级接口独立出来了。以下为原始的PCB文件及相应的固件、软件。

    链接:https://pan.baidu.com/s/1Weych95phKYfsf4OqeEKXA
    提取码:ky0f
