    好长时间没有发新文了,是的,好长时间了,因为我在调试一个关于热释红外的电路,你没看错是一个热释红外的电路。外加无线Loar数据发送。这里只说热释红外的电路。

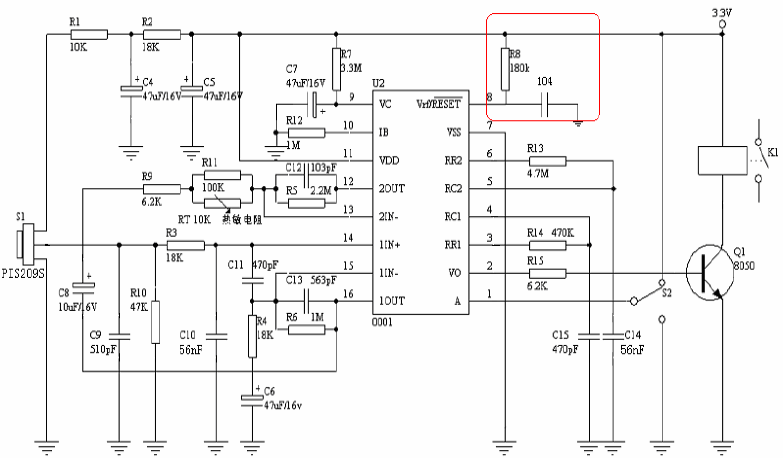

    热释红外的电路,网上一大把,其中用得最多的,主器件也便宜的就是BISS0001方案,但是外围电路复杂如下图,做过SMT的同鞋都了解,SMT时,是按元件数量来收费的,于是我第一时间把它否决了。

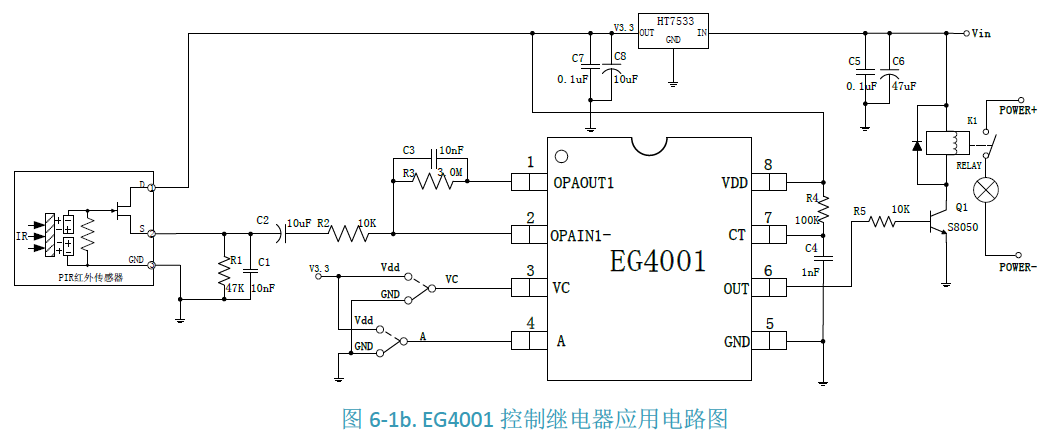

    否决了BISS0001后,我找到一个相当简当的方案,EG4001,不仅体封装体积小,外围电路还很简单。下图为官方推荐电路。有没有发现,这个电路比起上面的电路来说简单得不是一点半点,虽然一片EG4001能买四片BISS0001了,但是它个围电路简单啊,这点钱从STM那里一下子就省出来了。就上它了。

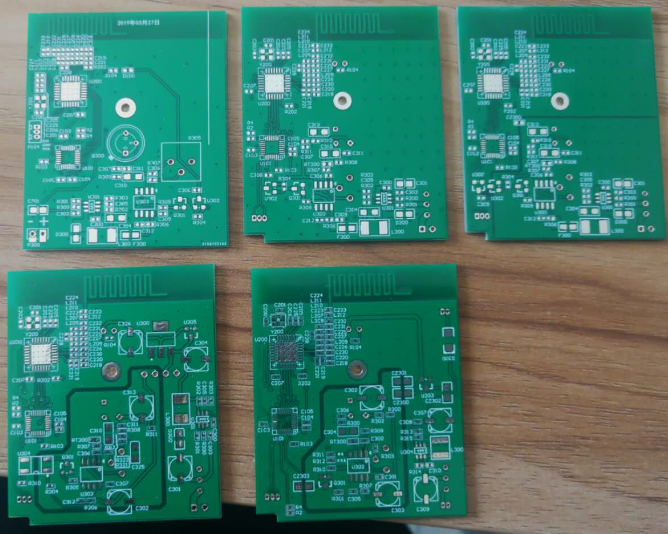

    于是,画原理图,打板,改原理图,打板,再改原理图,再打板......,一个月过去了,我的项目还没有结束。原因是,电路做好后,测试发现,红外信号一直在触发报警,即使我把测试板关到小黑屋也一样,我开始以为是我的PCB功力不够,于是优化线路,做隔离,元件成本一下子上去了很多,这还不算,做了隔离有时也解决不我的问题,还是不停的在触发报警,除非我把灵敏度调得很低---这有卵用。


    总结一下我遇到的问题,电路功能不稳定---上午测试功能正常,下午有可能就不正常,不正常的表现就是不停的在触发报警,要么就是直接就不正常,一直就不停在触发,本来在上一版电路上调试好了,照着改好了板子,满心欢喜的开始调试新板子,结果又是一瓢冷水。

    最后的最后,我上了BISS0001,虽然焊板子时麻烦一点,但是电路板一版即好,接下来可以安安心心调低功耗模块了。耶
