分立元件RS232C转TTL电平电路只能接收不能发送原因

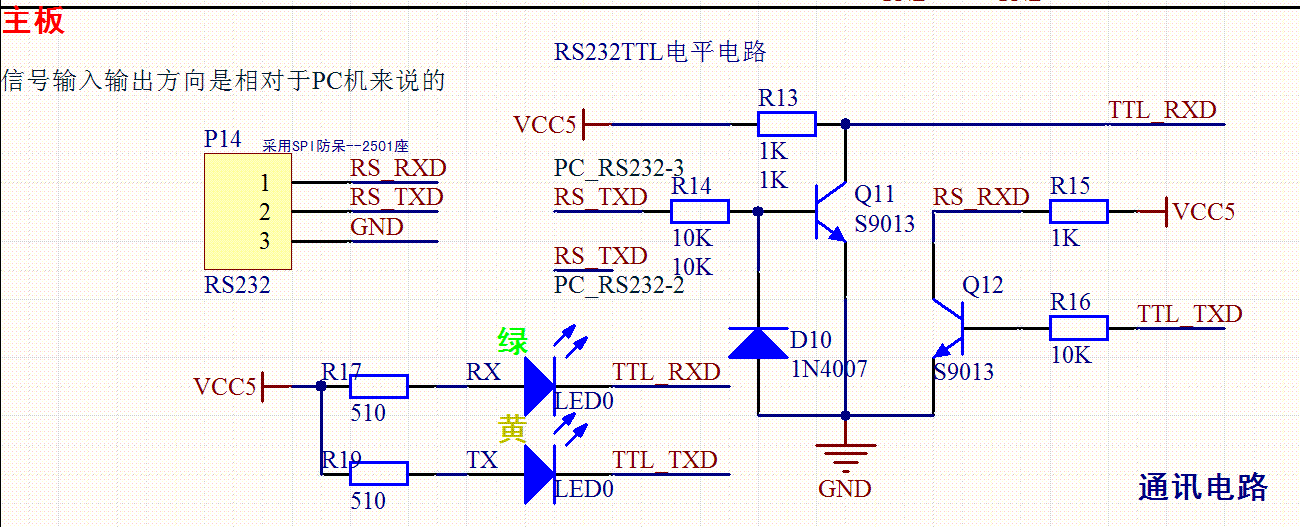

做了个分立元件组成的R232C转TTL电平电路，测试了好几天都是正常的。不巧，昨天由于停电，导致电脑串口IC挂了，然后我换了一台电脑，继续测试，因为电路板上各指示灯正常也就没有在意通讯正常。

今天来了后开机测试了下，总觉得接在发送端的指示灯不够亮，于是换了个小电阻【R19】，原来是510欧姆的，换成了220欧姆的

换了又测试下，发现亮度并没有提升多少了，于是作罢。忙其他事情去了。

因为还要测试其他功能，所以想烧一个测试程序进去，可是怎么都不行，只见绿灯亮黄灯没什么亮度，于是我用通讯软件件一测才发现，电路通讯没有返回数据。因为联想到电脑主板上烧了的IC，所以觉得是电路的某些元件也一起遭殃了，把两个三极管换了再试，结果还是不行。难道是单片机坏了？！！！！

费尽九牛二虎之力把单片机换了下来，一测，还是不行！！！！！！！！！！！！！！！！！

接下来，那我只能怀疑电阻R19了，NND，果断的把R19拆掉，再测，居然好了！

综上，导致电路不通讯的原因是R19阻值太小了，只好把它又换成510欧姆的电阻。更深层原因么就不在此分析了，在这只能是给自己提个醒---电路调试时要注意，当有多个变量时，要从简单的那个开始查找原因。
