altium如何拼板?

时间2016-07-31 11:11:43发布caterwang分类工具应用浏览3107

    电路板画好了,不管我们是直接发PCB文件还是gerber文件给厂家,如果板子很小,都会面监一个问题:尺寸远比厂家定的套餐尺寸小,不划算。那我们可以把板子拼起来做吗?拼板后的尺寸小于套餐尺寸,并且不用出拼板费。

    首先我们来看看厂家对拼板是如何规定的。

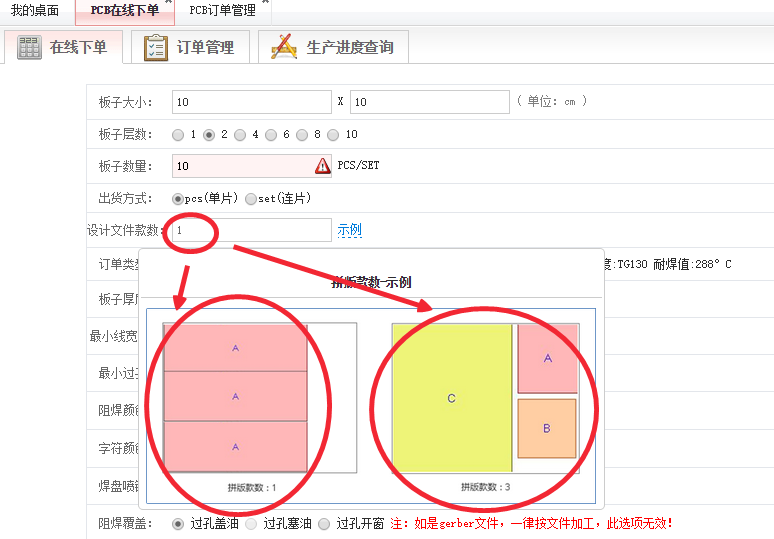

    从图中可以看出,当我们的板子是同一款时,不存在拼板费之说,那我们就大胆的试一次咯。以下是拼板说明。

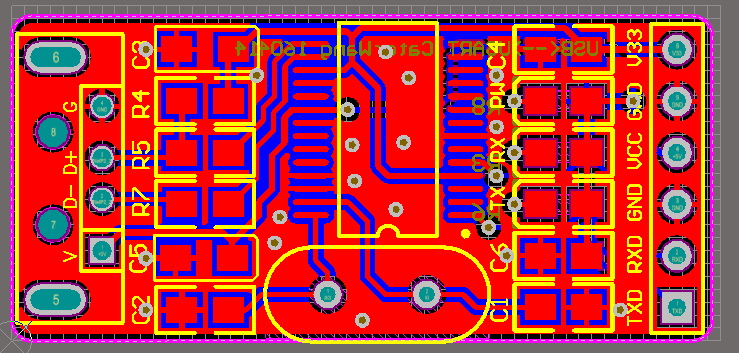

    1.我们以一款尺寸为34.5x16板子为目标,拼成的板子在100x100以内,拼成5行2列;

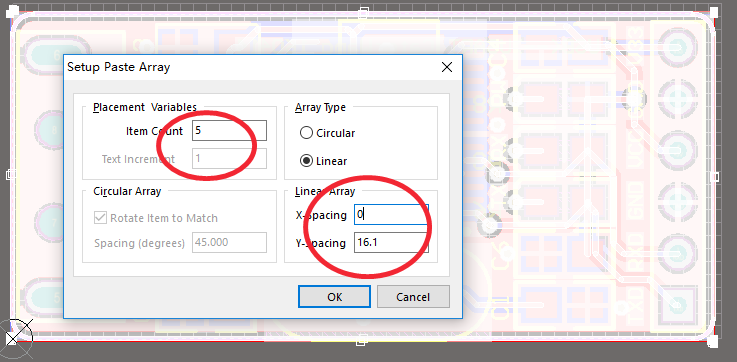

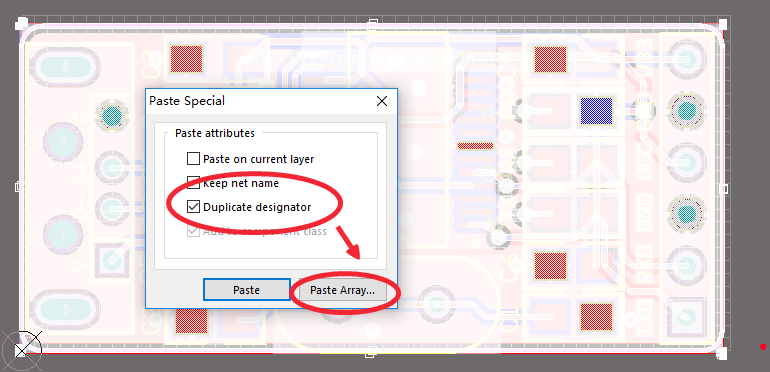

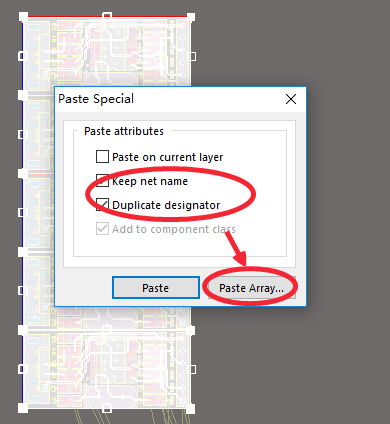

    2.选中全部内容,按ctrl+C,然后再按下E+A,

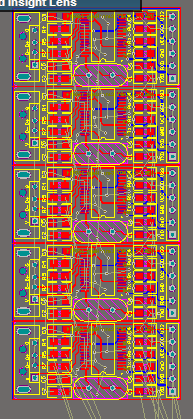

    3.点OK后,把鼠标放在空白区,点左键。

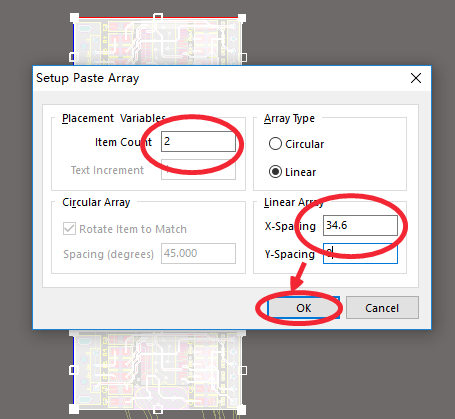

    4.选中3中得到图,ctrl+c,E+A;

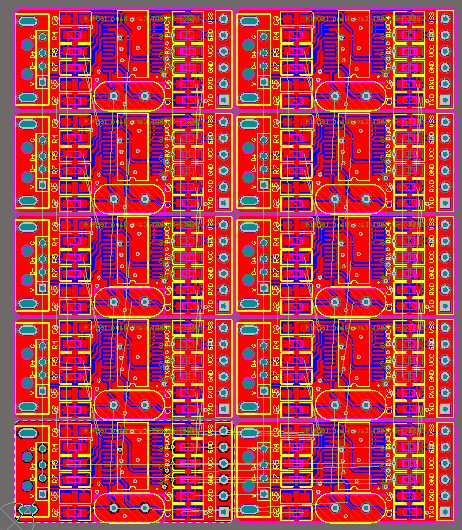

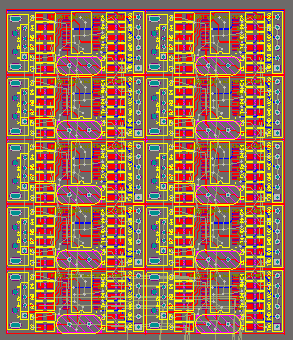

5.再在空白区点鼠标左键



    到此,完成了对同一款PCB图的拼板,接下来就是发文件做板了,拼不同的PCB时,做法也是一至的,只是设置上有一些差异,大家可以下来再琢磨一下。
