全步骤介绍altuim如何生成生产文件,完成后即可生产出成品

时间2024-03-12 14:01:57发布caterwang分类工具应用浏览540

    PCB设计好之后,需要打样测试,该发什么文件给工厂呢?

    直接发PCB设计文件,同时告知对方使用的软件名称及版本信息,让对方来为咱们生成相应的文件。这时候的PCB文件,是一个可修改编辑的,包含了你所有有电路参数信息。注意哦,这里只是不需要咱们自己来生成生产文件,是生成生产文件这步让工厂工程师为我们完成。

    如果不想这样暴露自己的电路参数信息,自己生成生产文件也是很简单的。这里介绍一下Altium如何生成生产文件。

    生产文件,包含两大部分,PCB生产文件和SMT生产文件。

    1.PCB生产文件生成

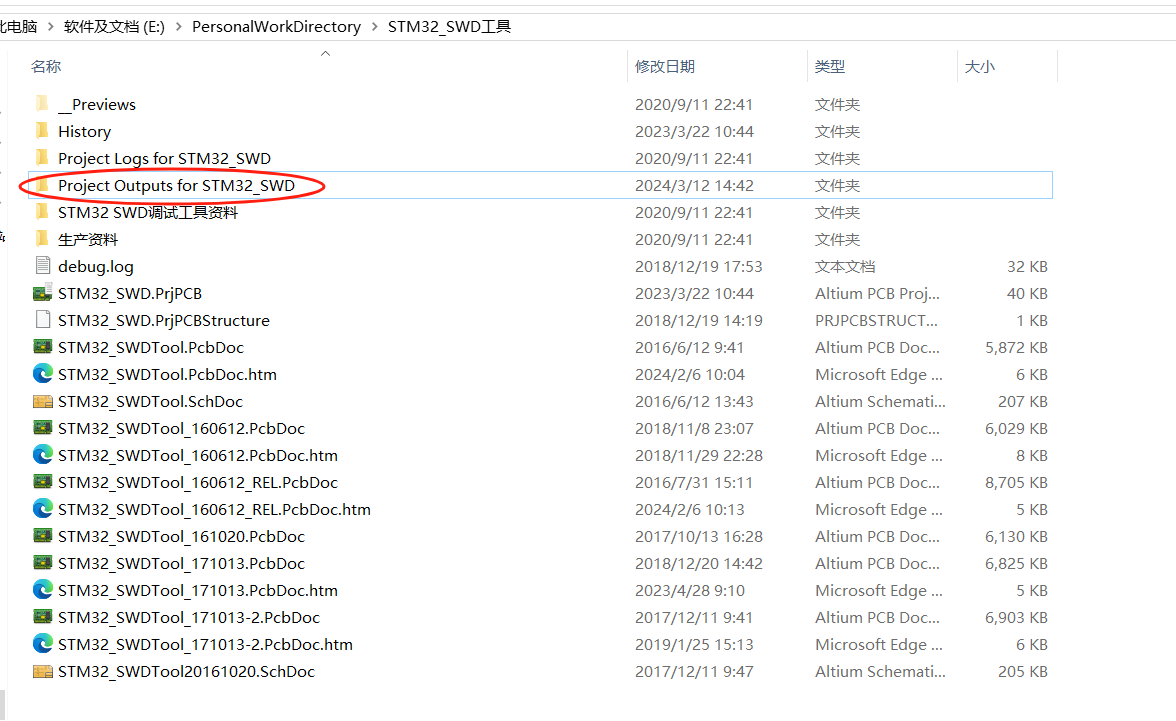

    1.0.清空工程下 Project Outputs forXXXX 目录

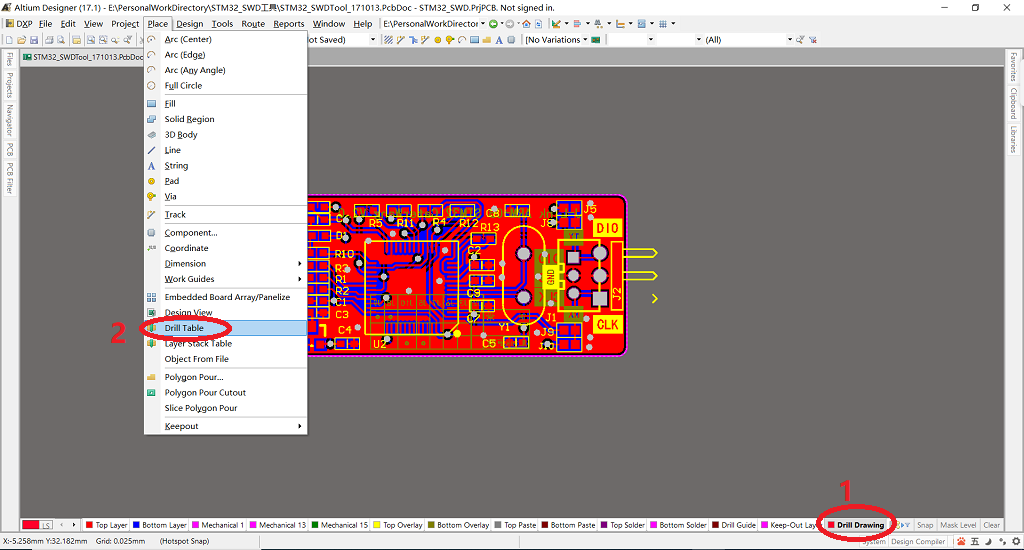

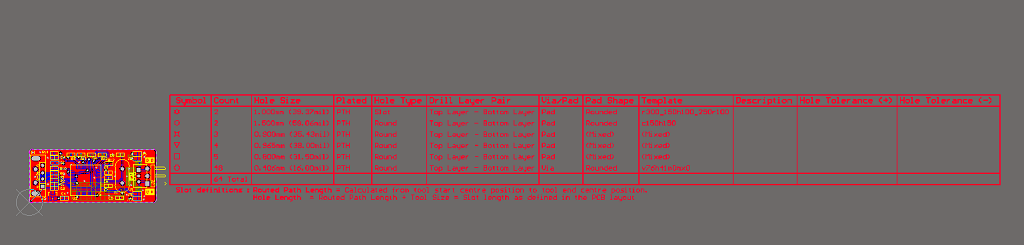

    1.1.放置 DringTable

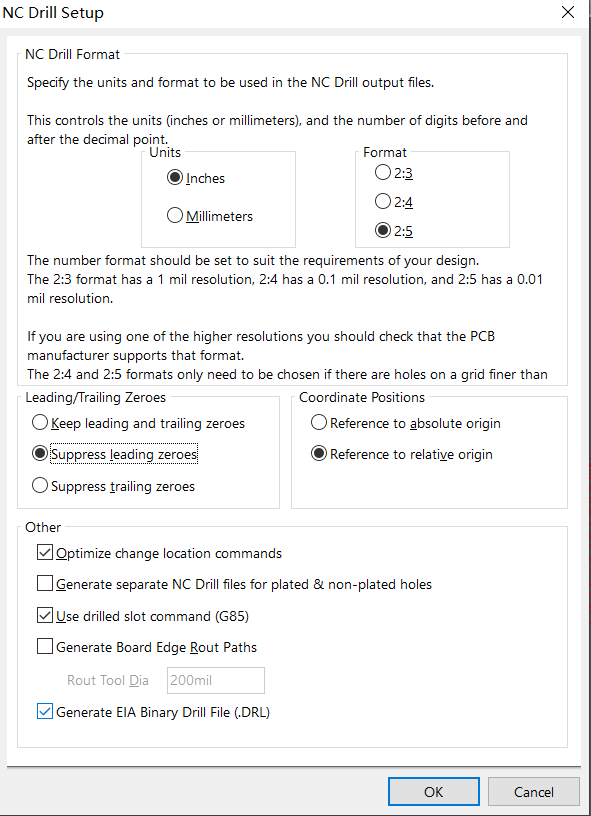

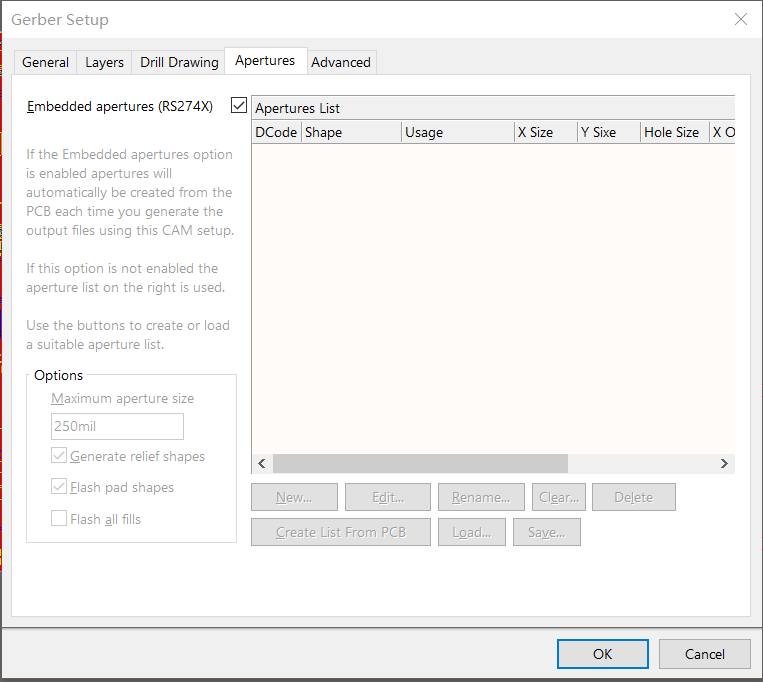

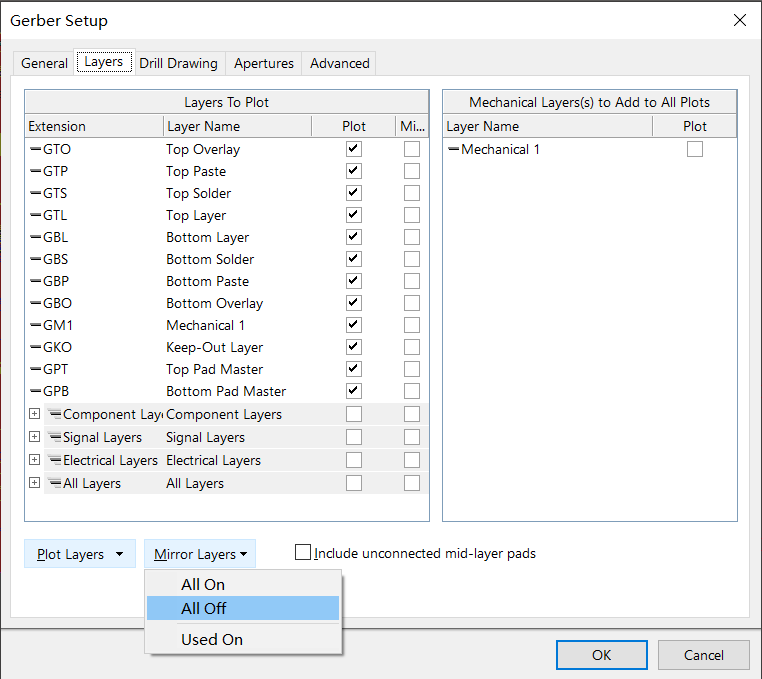

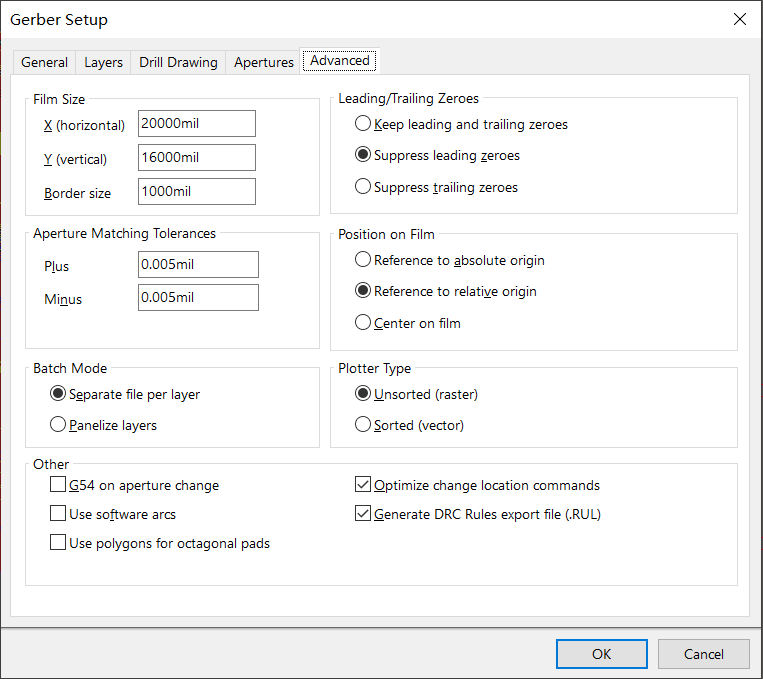

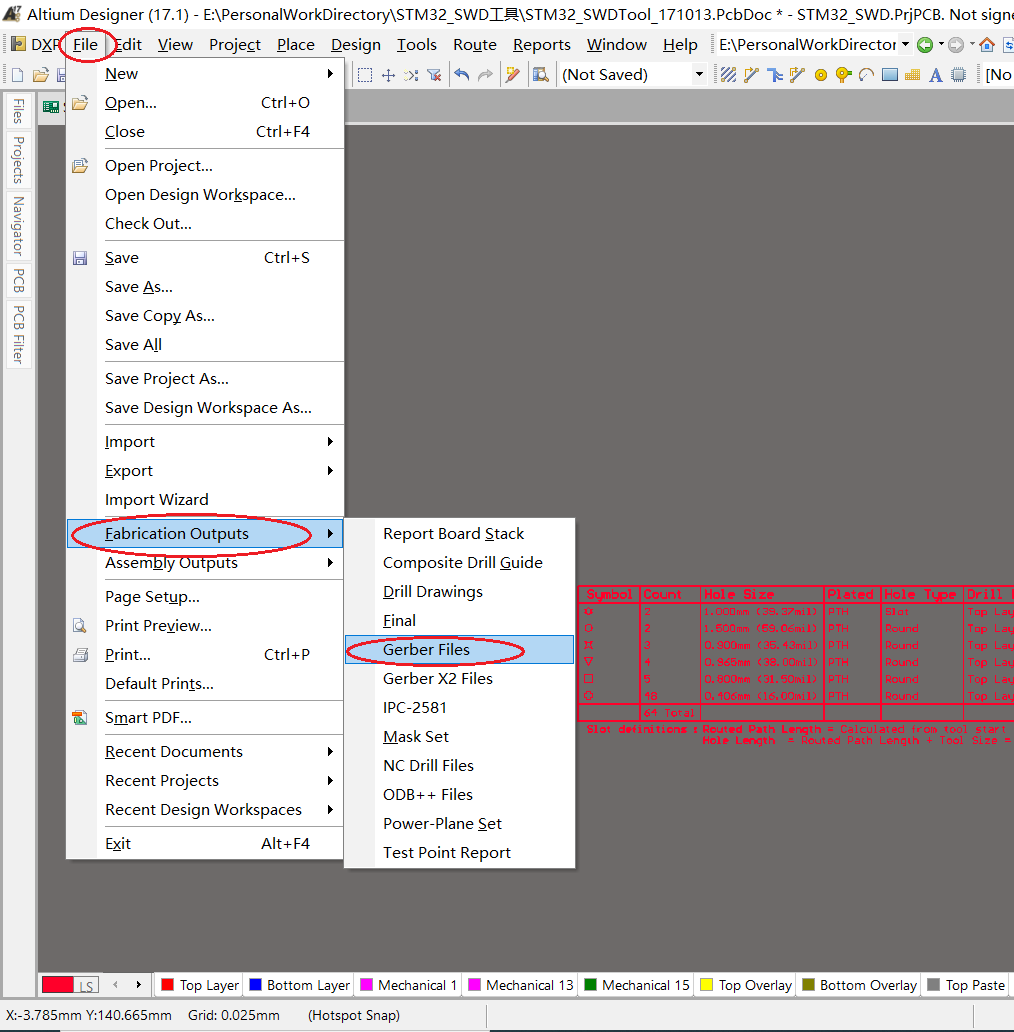

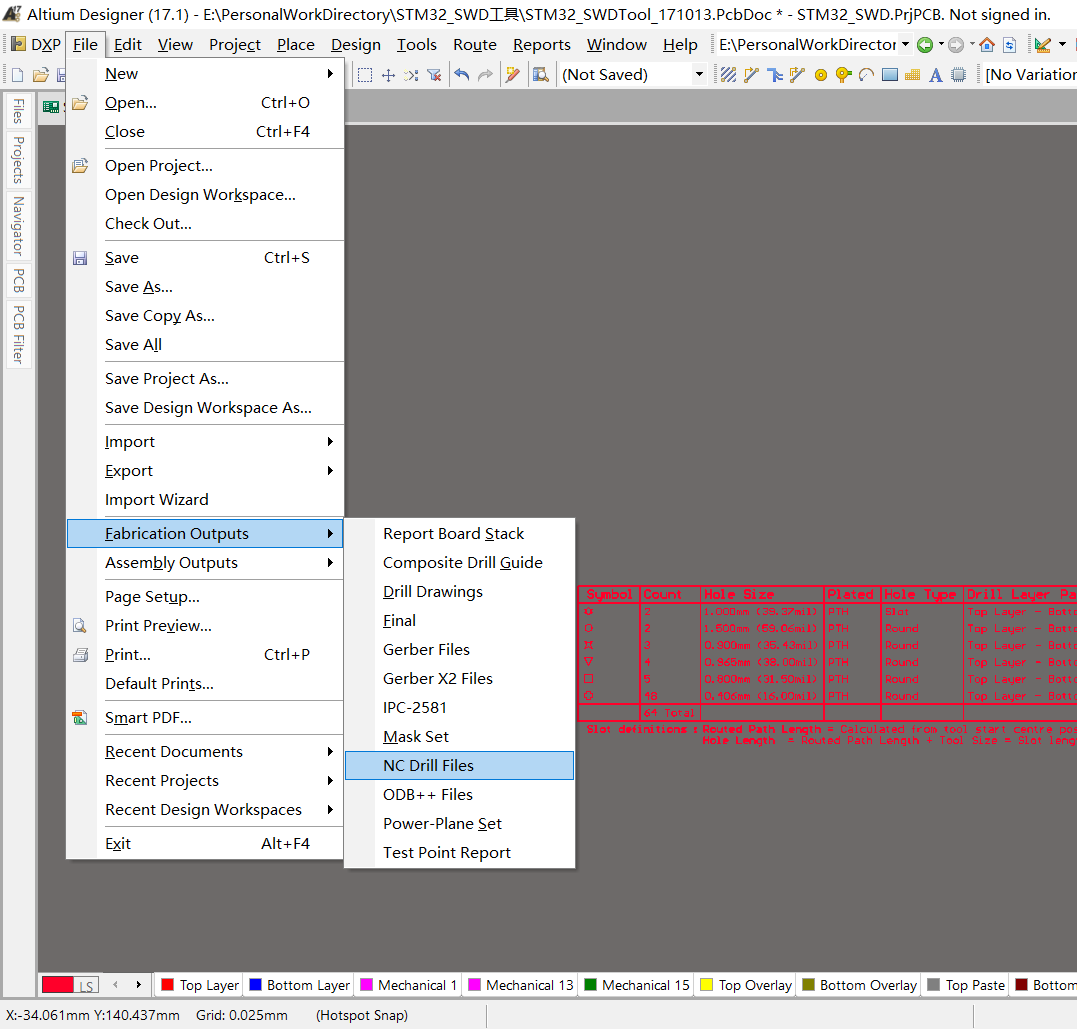

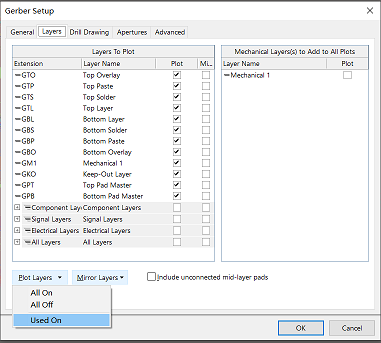

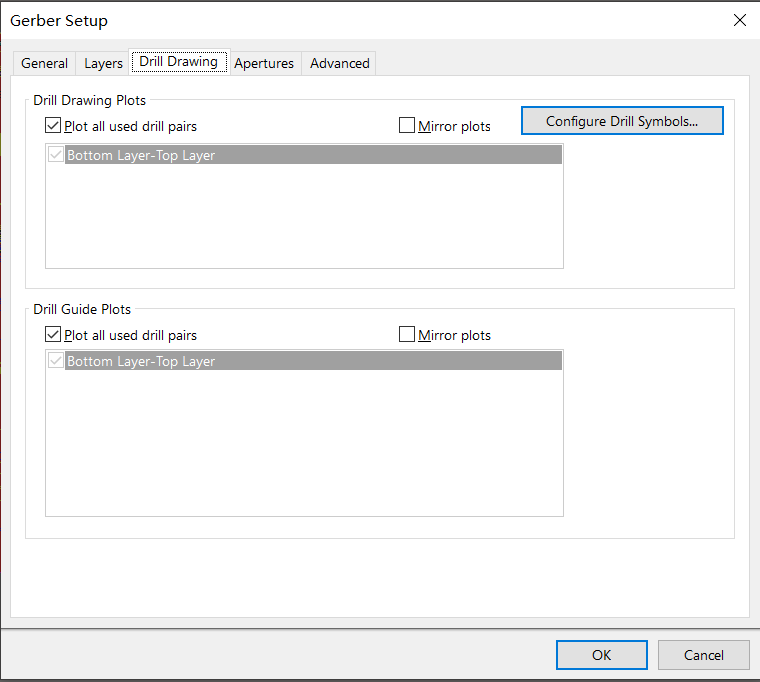

    1.2.生成GerberFile,这个步骤有点多哦

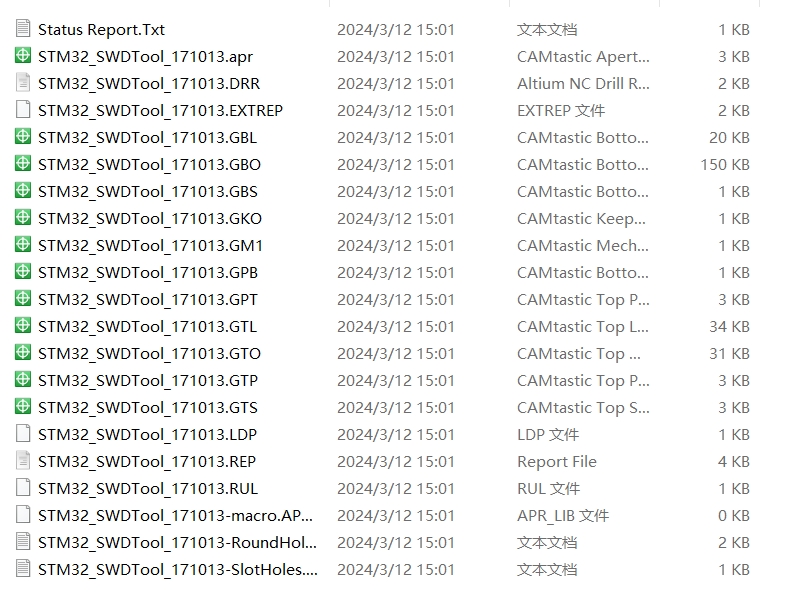

    到这里为止,咱们可以把 Project Outputs forXXXX 目录下所有文件打个包,发给工厂就可以打样板子了。

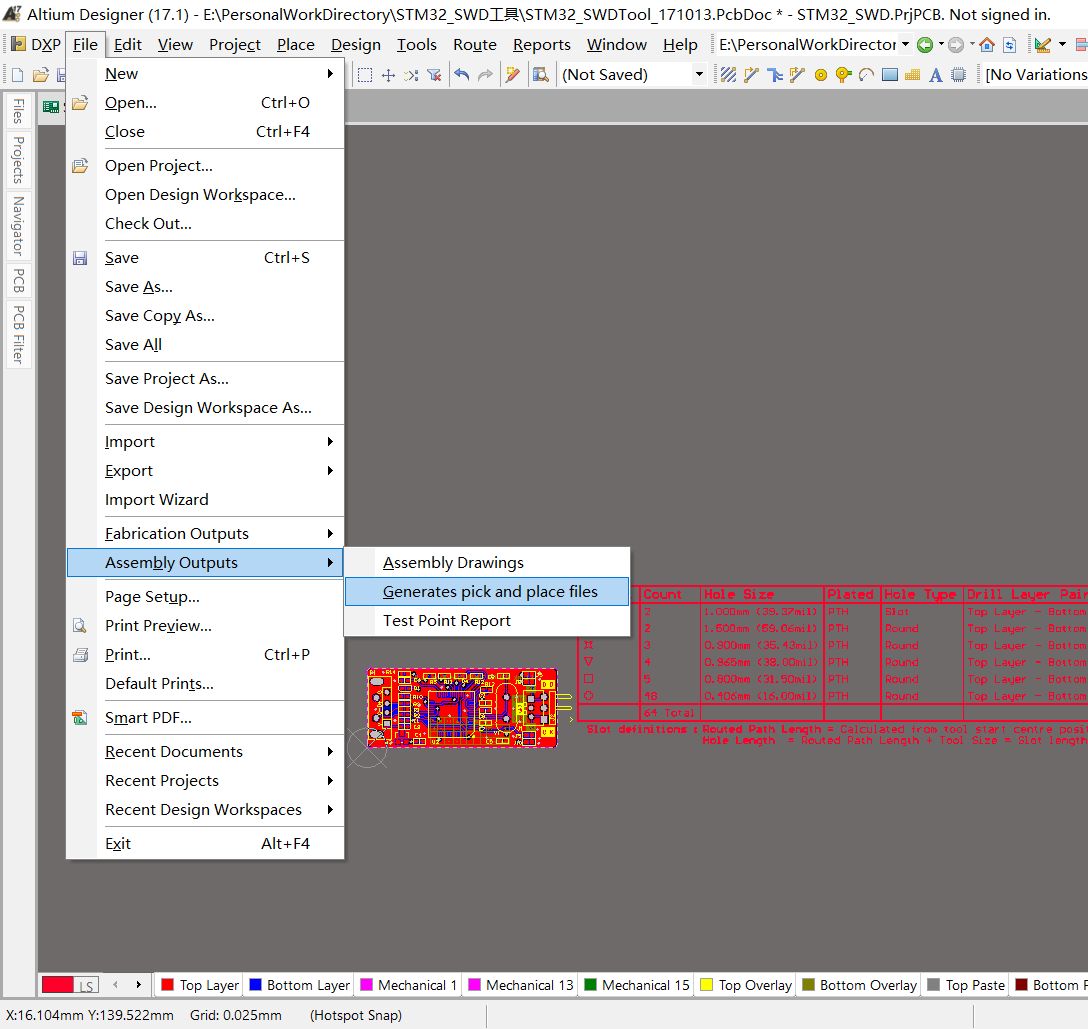

 2.SMT生产文件

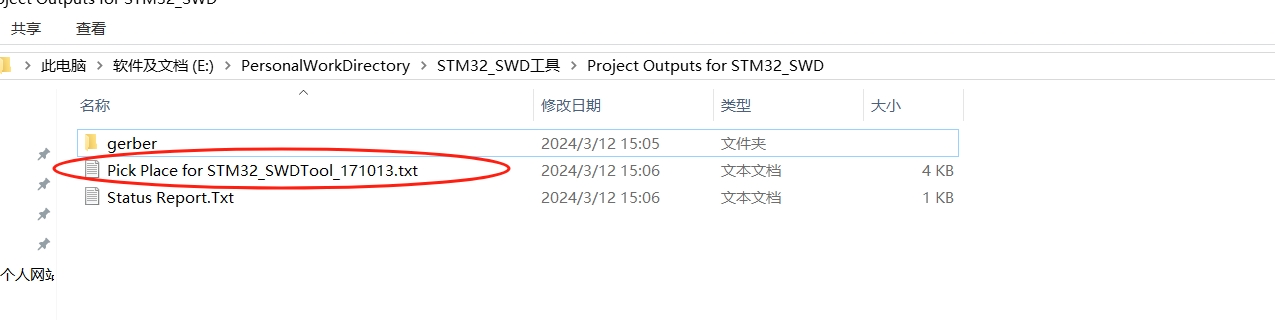

    这里要生成的文件,是为了后续贴片服务的,这里包含了坐标文件。

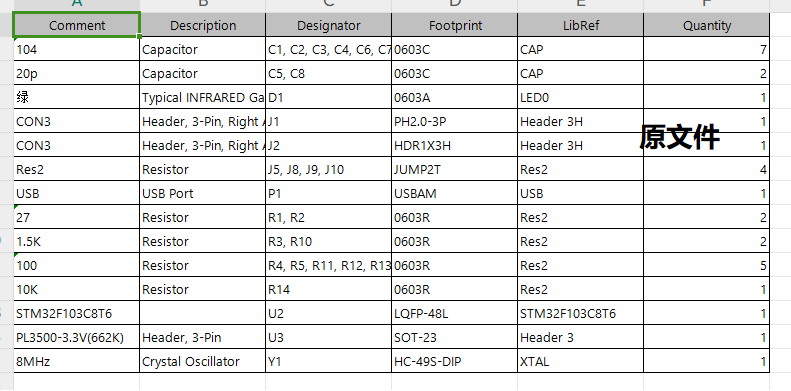

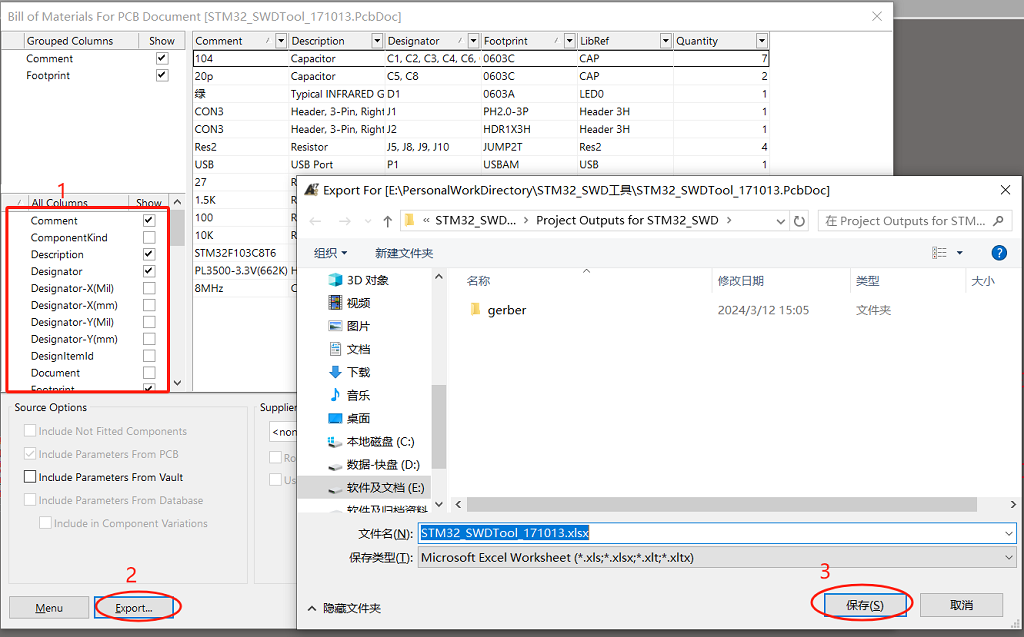

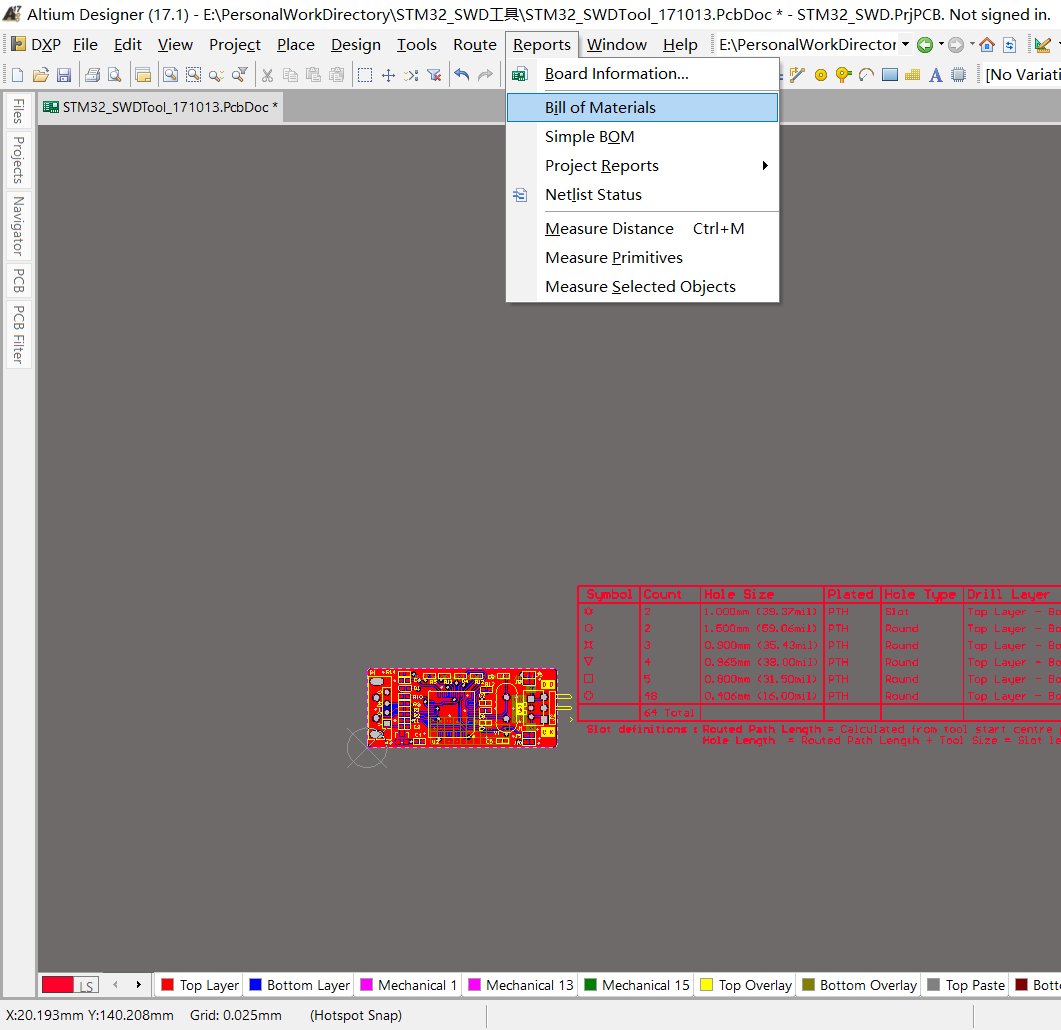

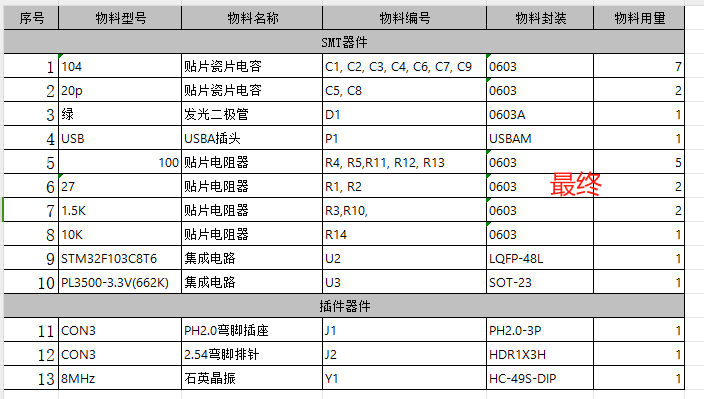

3.BOM清单生成,这个导出后需要手动修改一下





    到此,所有生产文件已经生成完成,打包交给工厂即可完成PCB打板、SMT生产。剩下的事就是元件采购,当然,不想麻烦也可以交给工厂代购。

凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!
