    平时做电路设计时,总免不了会接触到USB接口,但平时咱们见到的USB接口除了扁的长方形而,还有哪些样式的接口呢?今天就来说说这个话题。

    常见的USB接口分为标准USB接口、Mini USB接口和Micro USB接口三种类型,后续还有Type-C等。

    1.标准USB接口

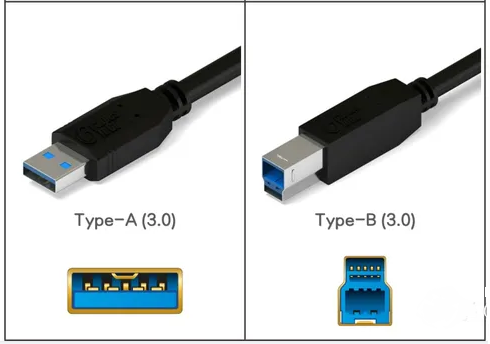

    又分为Type-A和Type-B两种,如下图所示:

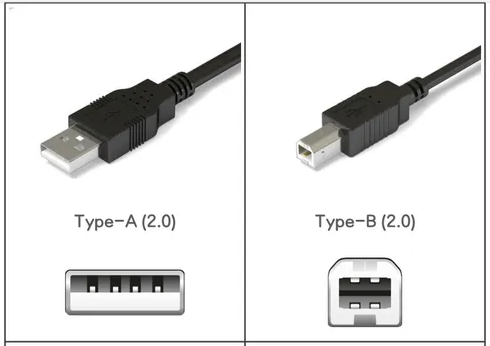

    Type-A和Type-B根据支持的USB标准不同,又可以分为USB 2.0和USB 3.0标准USB接口。根据接口的颜色,我们很容易区分该接口是支持USB 2.0还是支持USB 3.0的。Type-A型接口也是我们日常生活中最常见的USB接口,广泛应用于鼠标、键盘、U盘等设备上,Type-B型则常用于打印机、特殊显示器等设备上。

2.Mini USB接口

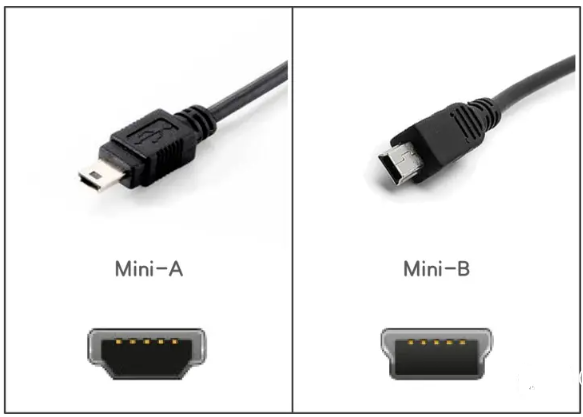

    Mini USB接口,是一种小型的USB接口,其指标与标准USB相同,但是加入了ID针脚(用于区分设备是主机还是外设),以支持OTG(On The Go,该功能允许在没有主机的情况下,实现设备间的数据传送)功能。Mini USB接口也分A,B两种。


    Mini USB接口由于相对较小的体型,常见于一些小型设备上,比如MP3、MP4、收音机等,某些型号的手机也采用了该接口。

3.Micro USB接口

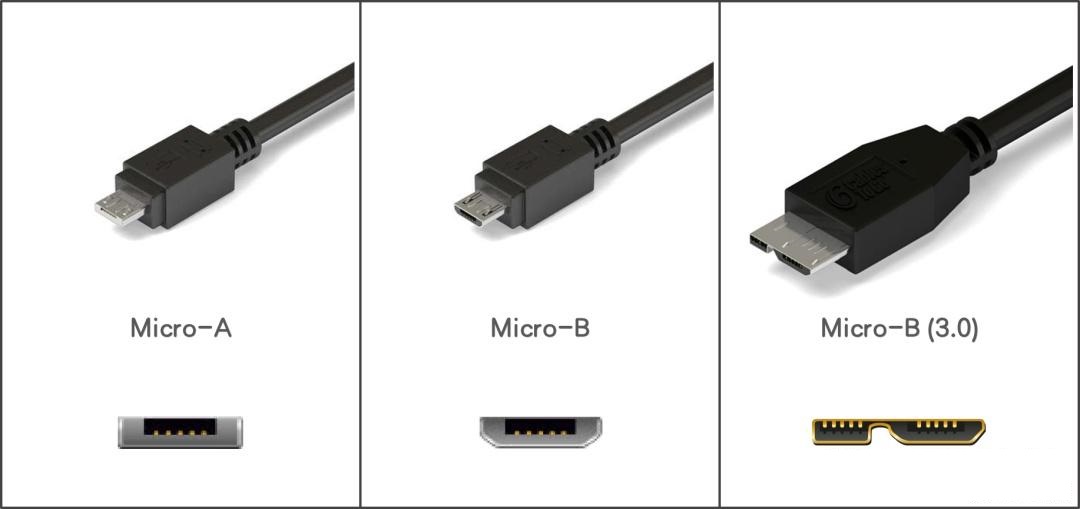

    Micro USB接口,属于Mini USB的下一代规格接口,Micro USB接口的插头采用了不锈钢材料,插拔寿命提高为10000次,相比Mini USB接口,在宽度几乎不变的情况下,高度减半,更为小巧。Micro USB接口也可分为Micro-A和Micro-B两种。


    Micro-B类型的USB接口,相信大家都认识,只是不知道它的专业名称,在智能手机发展的前期,绝大多数的智能手机(苹果手机除外)都采用了Micro-B型接口作为充电和数据接口。在USB 3.0标准发布后,Micro-B接口也有了新的造型,相信大家也不陌生,我们购买的支持USB 3.0的移动硬盘盒大部分就采用了该接口。

4.Type-C接口

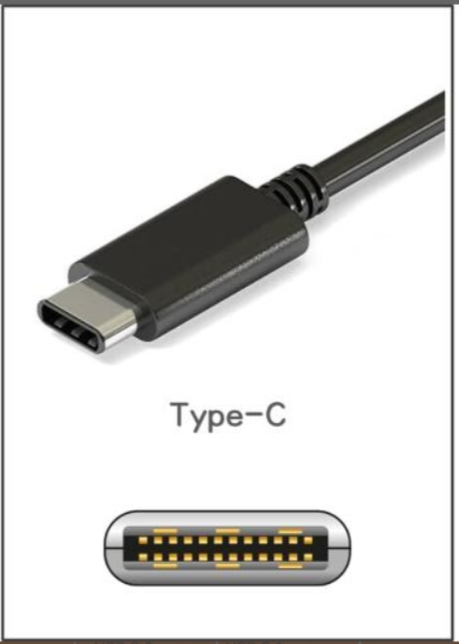

    不分正反的USB接口。据统计,平均每人每年在插USB上浪费的时间是30分钟!第一次插总是插不进去的,多次插拔到怀疑人生时,最后发现还是第一次的才是对的,后面的N次尝试不过是人生中的小小曲折,有了type-C接口后终于可以一次搞定了。


    最新的USB4标准目前仅支持Type-C接口,同时USB4采用了Thunderbolt协议(俗称雷电接口协议,是由Intel主导开发的接口协议,具有速度快,供电强,可同时兼容雷电、USB、Display Port、PCIe等多种接口/协议的特点),因此,支持USB4标准的Type-C接口也是可以兼容雷电接口的。

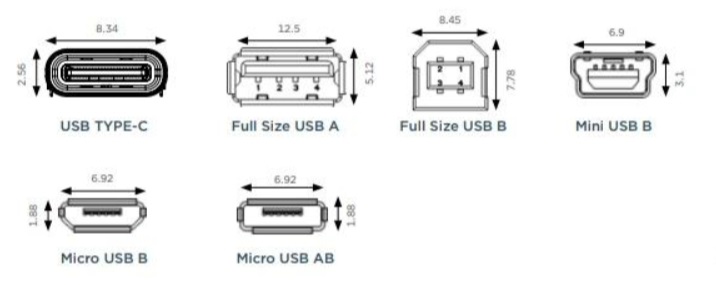

安装座子,在尺寸方面,最后来一张图表示一下


    另外还有Lighting接口,就是苹果手机一直在使用的接口,但是随着社会的发展,有的苹果系列使用的接口已经转变为了Type-C接口。

    Thunderbolt接口,是由Intel和Apple共同开发的一种高速数据传输接口,能够同时支持数据传输、视频输出和电源传输。Thunderbolt接口通常使用USB Type-C的物理连接,具有非常高的数据传输速度和多功能性。

    最新的还有USB4接口。建立在USB Type-C接口和Thunderbolt 3的基础上,提供更高的数据传输速度和性能。USB 4还具有向后兼容性,可以与之前的USB标准兼容。
