H桥电路加在负载上Vpp是多少？
最近一直在研究超声波换能片的驱动电路，模拟电路实现的方式--电容三点式电路，已经调试成;由于频率相对来说比较高，用数字电路来实现，一般的单片机无法输出上M频率的信号灯，所以一直在理论阶段。

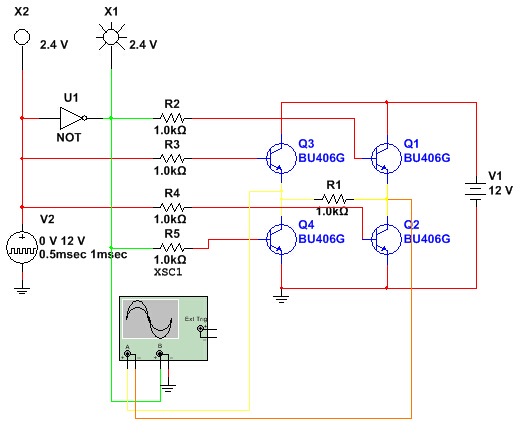

如题的问题，只要了解H电路的朋友，其实已经知道答案了。不过实践出真知，我们还是来模拟验证下。

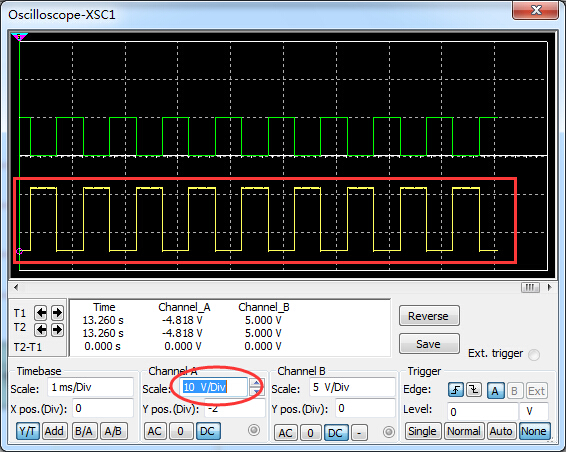

如示波器显示，由于输入1MHz的方波会使波形变形影响查看，所以就把输入信号改为1KHz的了。理论加实践得出的结论是：H电路中加在负载上的Vpp是电源电压的2倍。

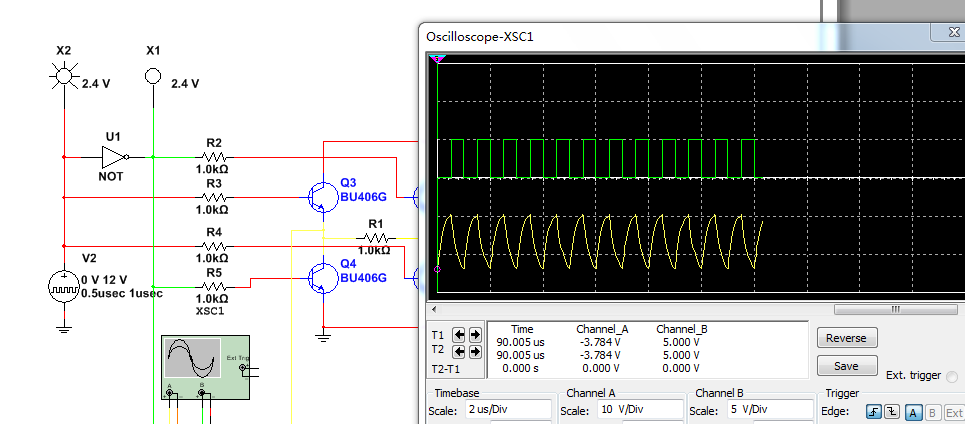

下图是输入1MHz时的波形:
