电容三点自激式雾化器电路详解

时间2015-09-19 20:57:35发布caterwang分类应用案例 评论1浏览8778

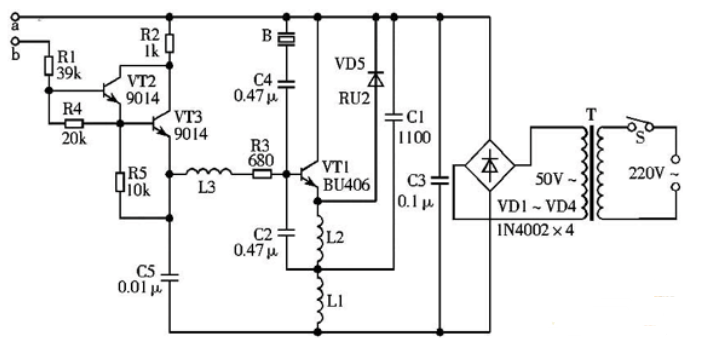

    1.电路图及原理说明


    主要由超声波发生器、水位控制器、电源电路等几部分组成。超声波发生器主要由三极管VT1构成,VT1及其外围元件组成电容三点式LC振荡器,B是超声波换能器,其固有频率fc=1.65MHz,电容C1,L1决定振荡幅度,其固有频率略低于fc,L1、C2为正反馈元件,其固有频率略高于fc,VD5为VT1的保护二极管。

    由于雾化时B浸在水中,水位控制器由VT2、VT3等元器件构成,作用是:

    1.1.为振荡电路提供基极偏置电流;

    1.2.当盆景中水位低于设定值时,使振荡器停振,起保护作用。VT2、VT3接成复合管,通过L3、R3向VT1提供基极偏置电流,L3为高频扼流线圈,阻止超声波信号进入水位控制电路。调整R1的阻值,可改变VT1的基极电流,从而控制整机的工作电流。a、b为水位控制线,平时浸没在水中。雾化器正常工作时,若水位下降到一定限度,a、b脱离水面,T2、VT3便截止,水位控制器停止向VT1提供基极电流,整机停止工作。

    2.元器件选择

    VT1的质量是制作成功的关键,最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管,要求fT>=100MHz;VT2、VT3可用9014型等PNP型硅管,要求β>=100;VD1~VD4可用1N4002硅整流二极管。

    所有电阻最好全部采用RJ-0.25W金属膜电阻;电容采用CBB-100V聚苯电容;电感L1可用φ0.51mm漆包线在φ10x10mm磁芯上绕27匝,电感量约24uH;L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝,然后脱胎取下,电感量约0.22uH;L3可用270uH色码电感器;换能器B是关键元件,应采用φ20x1.25mm/1.65MHz或φ20x1.2mm/1.7MHz高强度压电陶瓷片;变压器T要求次级电压为50V,功率40W;S用小型船形开关;VT1最好安装散热器;换能器B不能离水通电,否则将烧坏。盆景中水深以4~6cm为宜,应清洁。装好后调整电阻R1,使总电流为0.6A左右。

    所有元件可装于自制印制板上,也可用薄胶木板钻孔铆上空心铆钉,装上元器件再用导线连好,各元器件位置配置适当即可。


源文出处:http://wenku.baidu.com/view/6512bd7931b765ce05081406.html

凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!

展开全文READ MORE
超声波BU406BU407BU408雾化片电路图
基于LM2577的升压式开关电源实例解析 超声波加湿器电路图集锦

游客 回复需填写必要信息
caterwang
在确定L1的值之后,用雾化片的谐振频率算出C1的值,实际值比计算值取得小一点,或者计算的时候频率取得偏大一点,比如1MHz的雾化片取2MHz计算。
固定L1C1的值,L2暂时取100uH,调节C2和R3使雾化量最大。
然后固定C2,R3,L2,L1的值不变,调节C1的值使雾化量最大。
最后调节L2的值。
为了观察方便现象,电源电压最好不低于24V。
caterwang2015-09-25 14:00:36回复
