Altium PCB板上异形孔--3D效果实现
2019-01-17 | 硬件设计 | caterwang | 13284°c

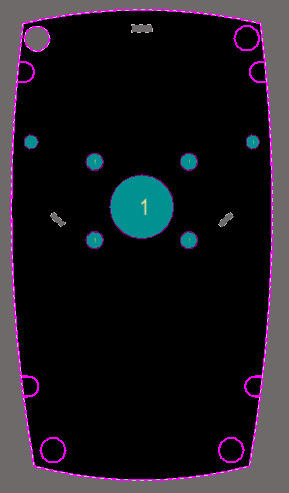

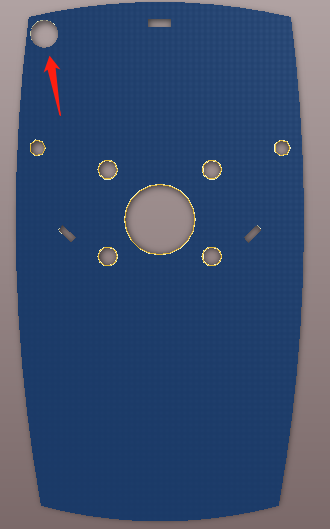

设计PCB时，电路板上经常会需要开孔，开圆孔一般放一个通孔焊盘即可。但如果要一个非圆形的孔要如何实现如呢？如下图所示部分的孔。

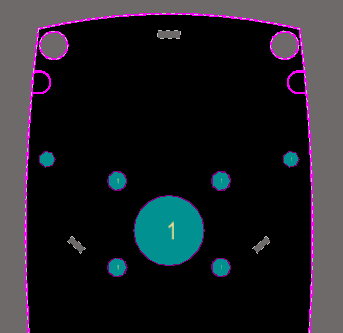

在2D视图下，选中要做异形孔的元素，然后Tools-->Convert-->Create Board Ctout fromS Selected Primitives

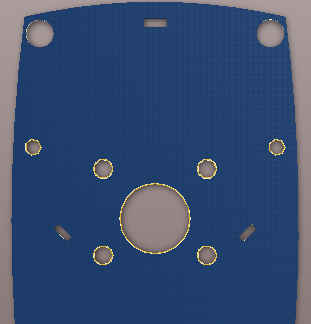

上一步操作完成后的效果如下图所示：
怎么样？简单吧^~^
