首页硬件设计应用案例SX1308 DCDC升压方案

SX1308 DCDC升压方案

时间2019-01-10 15:54:49发布caterwang分类应用案例 评论3浏览42781

    SX1308是一款固定频率,宽输入电压(DC2V~DC24V),最大输出DC24V,SOT23-6封装的电流模式升压变换器,作频率可高达1.2MHz,最高效率可达96%,外位电路简单。内置软件启动电路。

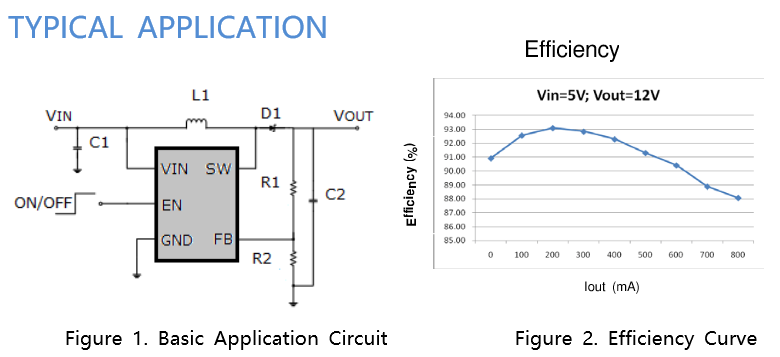

    下图典型应用电路及效率表,同鞋们可以参考下。个人建议设计时,最大输出功率请参考后续的效率测试图表。

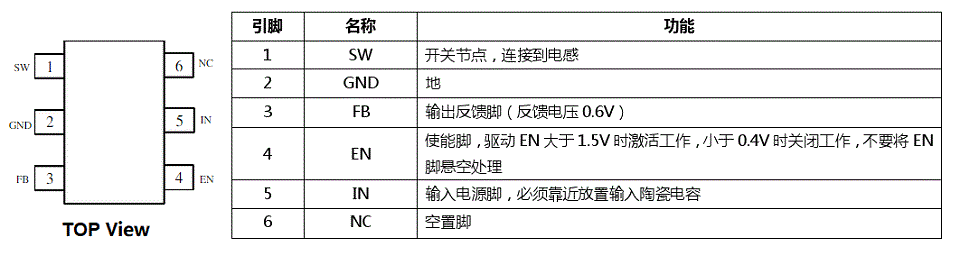

引脚说明:


输出电压计算方法(公式):

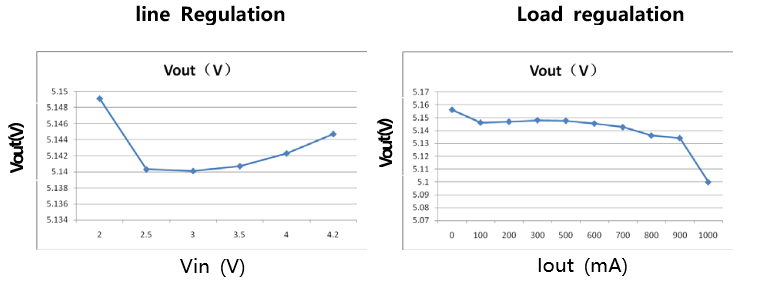

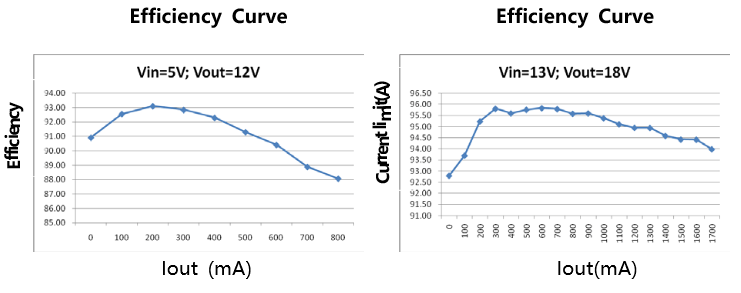

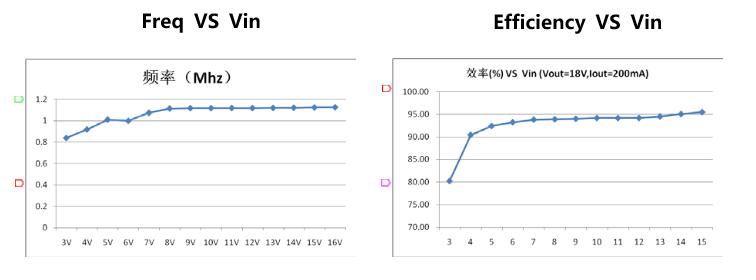

效率测试图表:





以上我摘抄的主要内容,详细信息建议参考资料:https://wenku.baidu.com/view/dc1dcac2c850ad02df804140.html?rec_flag=default&sxts=1547107064528

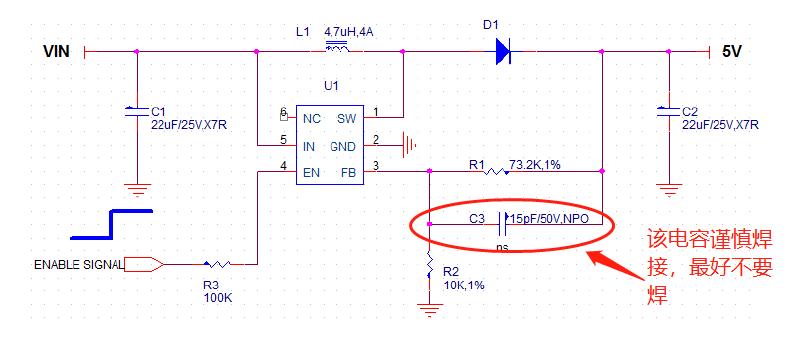

百度文库有一份中文资料,有同鞋反应里面的原理图有问题,此处提出,以免大家踩坑:
