KiCAD的安装与简单试用

2020-06-11 | 开源kiCAD学习 | caterwang | 178°c

     KiCAD是一个跨平台的开源电子设计自动化套件,注意哦,这里强调的是开源至于功能性能如何,网上有很多关于它的正面评价,这里就不再赘述。中美贸易科技关系越演越烈,说不定哪天那些高大上的AD,CANDENC等一堆EDA软件都用不了了,需要提前学习一下新的EDA软件。国内也有类似的软件,比如立创EDA,有兴趣的可以去了解下。

     好了,话不多说,这个是KiCAD在国内的镜像站。清华大学开源软件镜像站KiCAD。安装过程就不需要详细的说了,不需要做什么特别的配置,装好就能用。开源软件的通行规则,安装路径及工程路路径请勿使用中文。

     以下是个人学习画的一个简单电路图(ST-LINKV2),注意ST-LINK也是有版权的哦,自己DIY就行了^_^。

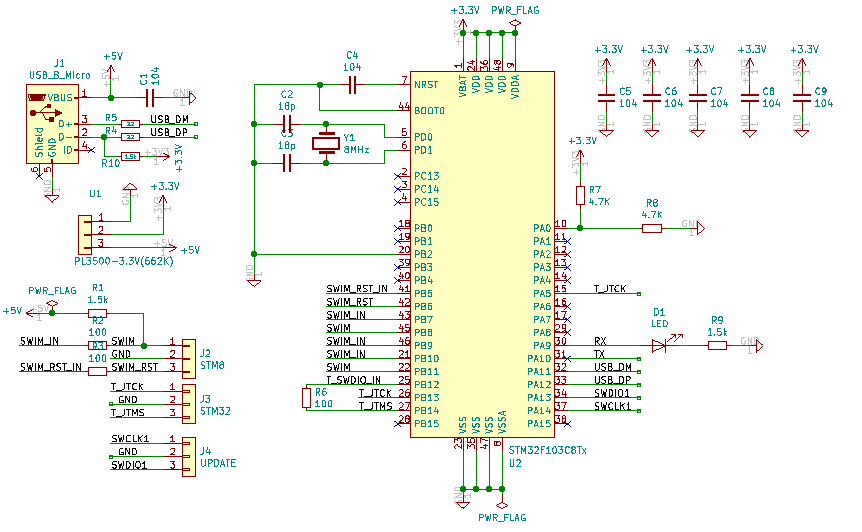

     1.电路原理图

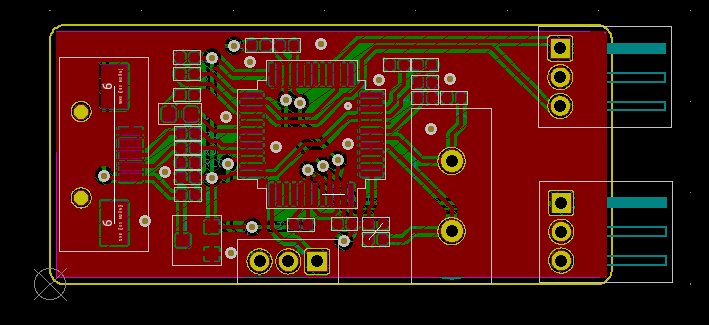

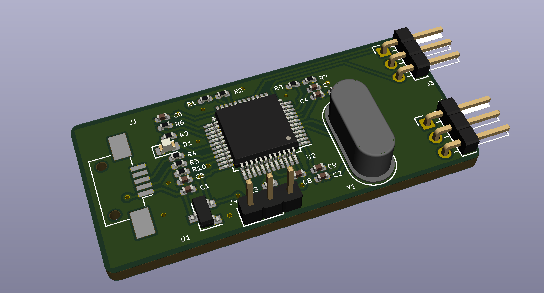

    2.PCB图
