基于DRV8825+STC15的四线两相步进电机项目应用

时间2023-10-19 11:53:23发布caterwang分类应用案例浏览3277

DRV8825电机驱动器性能简述:

DRV8825 是德州仪器设计的集成电机驱动芯片。 芯片内部集成了2个H桥电路和1/32微步进分度器, 可以驱动一个双极型电机或两个直流有刷电机。 输入电压范围 8.2 ~ 45V, 可以提供1.75A的驱动电流, 芯片在24V 25°C 的工作状态下可提供2.5A的峰值电流。

DVR8825技术手册:

DRV8825.PDF


原来项目需求是另外还有开关量的输入,触摸串口屏交互接口,但不这里不做分享,重点分享DRV8825驱动步进行的功能实现。

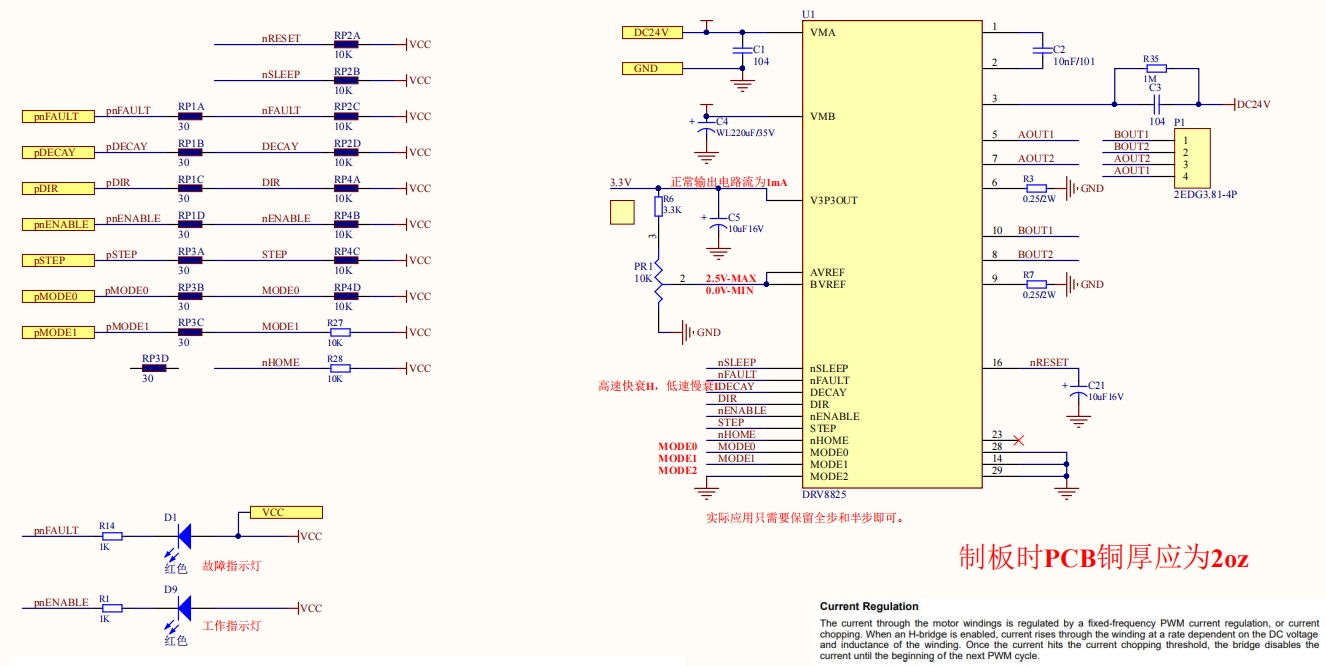

  1. 电路原理图

    高清矢量pdf图:DRV8825DriverV1.2.pdf

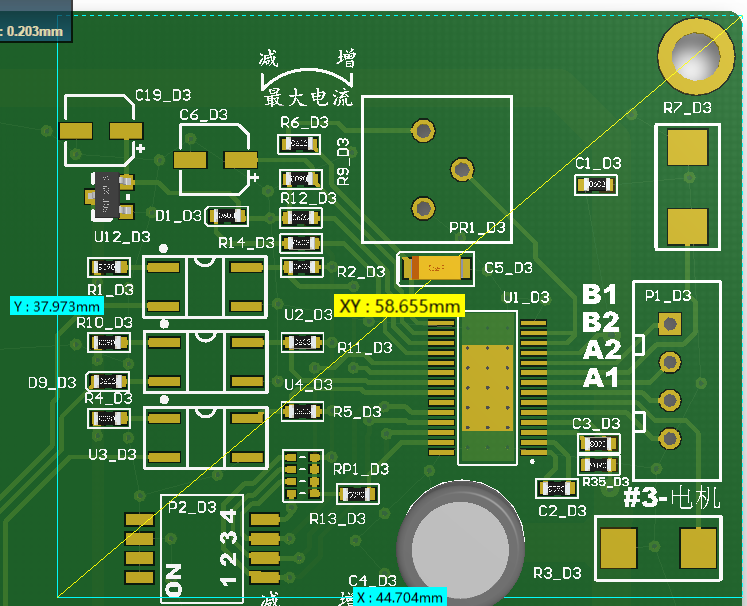

  2. PCB板(部分)
