运放电路之电压比较器

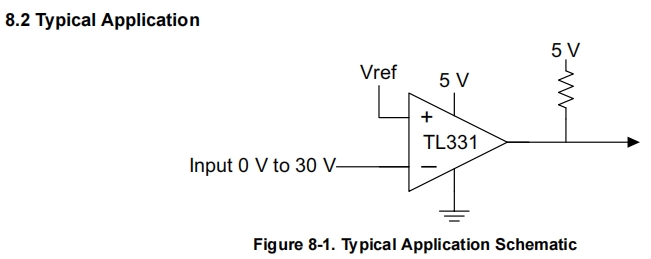

下图是TL331手册上的电路(反相输入)

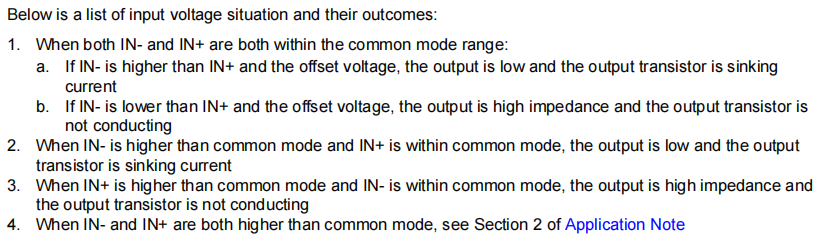

以下原文描述的输入与输出的关系

简单翻译一下

1.当输入满足限定条件时

    a.当反相输入端(IN-)电压高于同相输入端(IN+)电压时，输出端电压为低电平;

    b.当反相输入端(IN-)电压低于同相输入端(IN+)电压时，输出端电压为高电平(高阻态);

2.当反相输入端(IN-) 电压高于限定电压，而同相输入端(IN+)电压在限定范围时，输出端电压为低电平;

3.当同相输入端(IN+)电压高于限定电压，而反相输入端(IN-) 电压在限定范围时，输出端电压为高电平(高阻态);

以上电路是反相输入接法，即参考电压端为同相输入，而检测电压为反相输入，此时输入输出的逻辑是相反的，如果反过来接，即为同相输入接法，输入输出的逻辑是相同的。如还不明白可参考：运放的电压比较器电路_运放比较器电路-CSDN博客
