单片机光藕可控硅

时间2023-12-21 20:10:02发布caterwang分类应用案例 评论1浏览2844

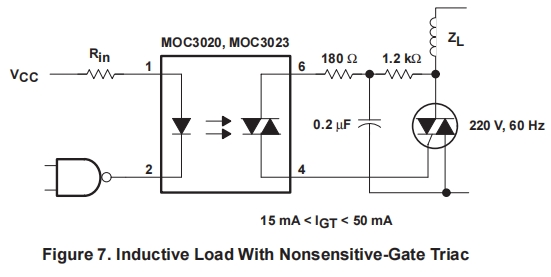

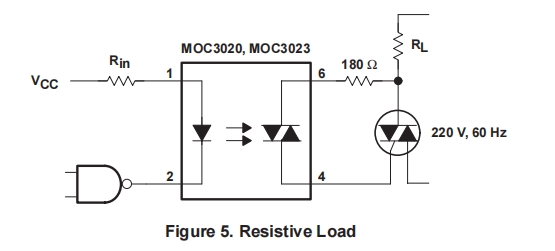

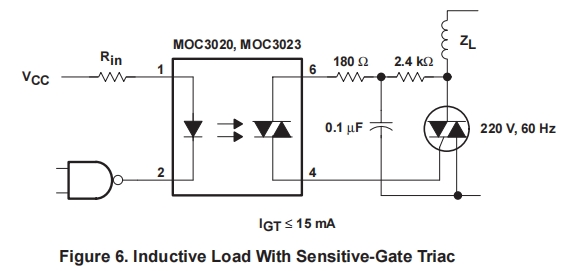

  1. 参考电路(MOC3020手册)MOC3020.pdf BT137600L01127.pdf

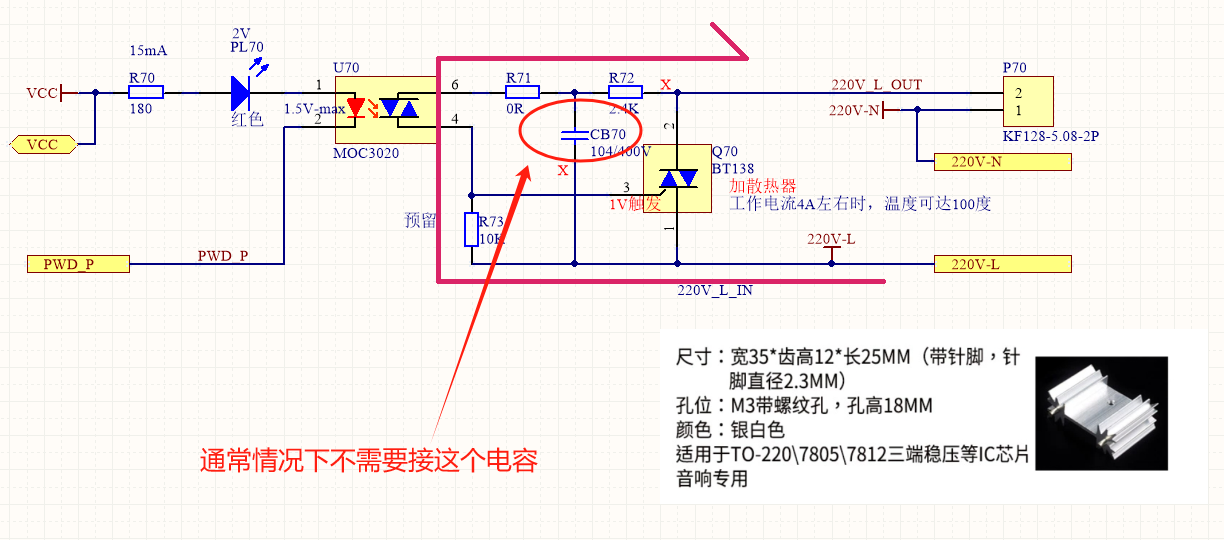

  2. 电路原理图

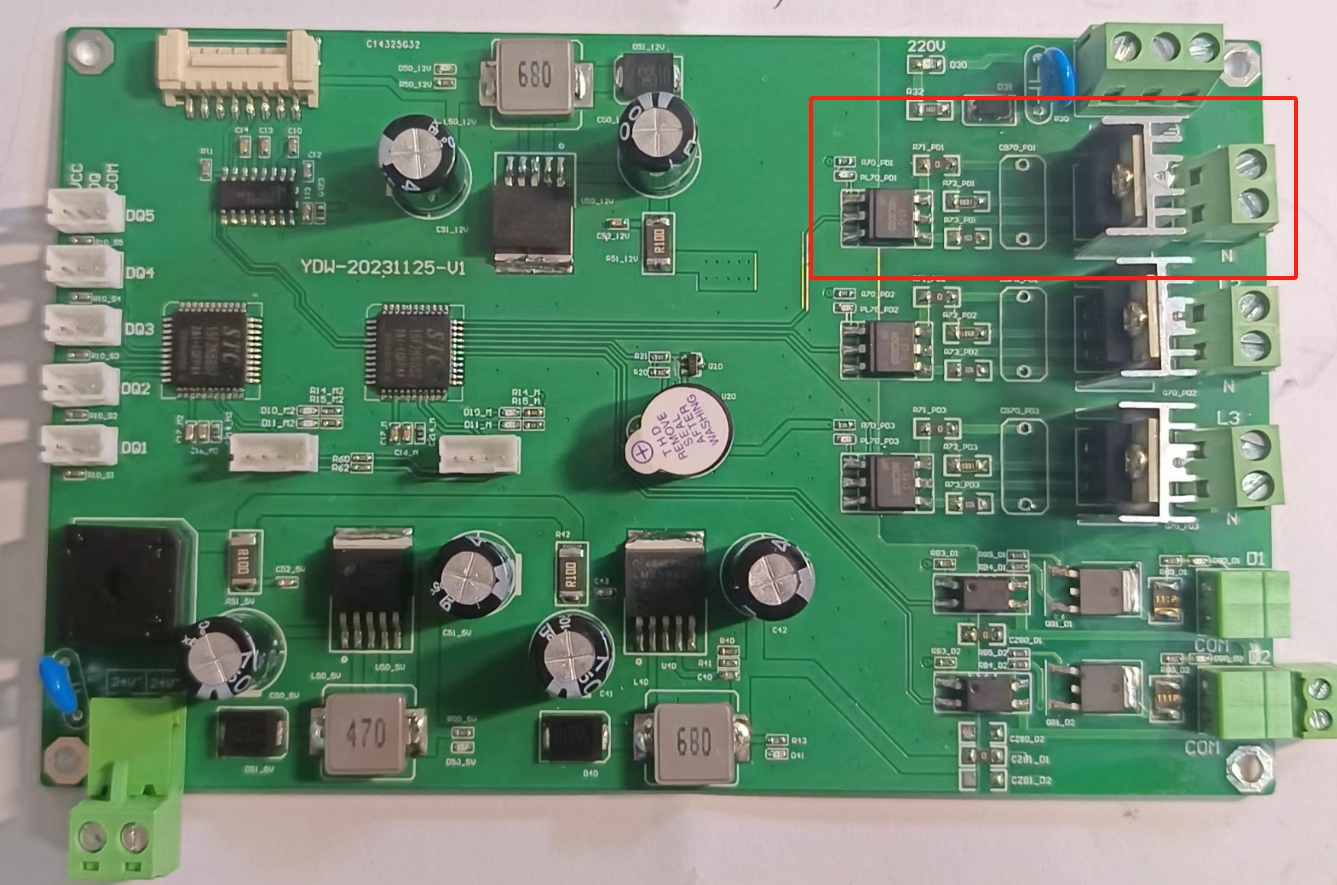

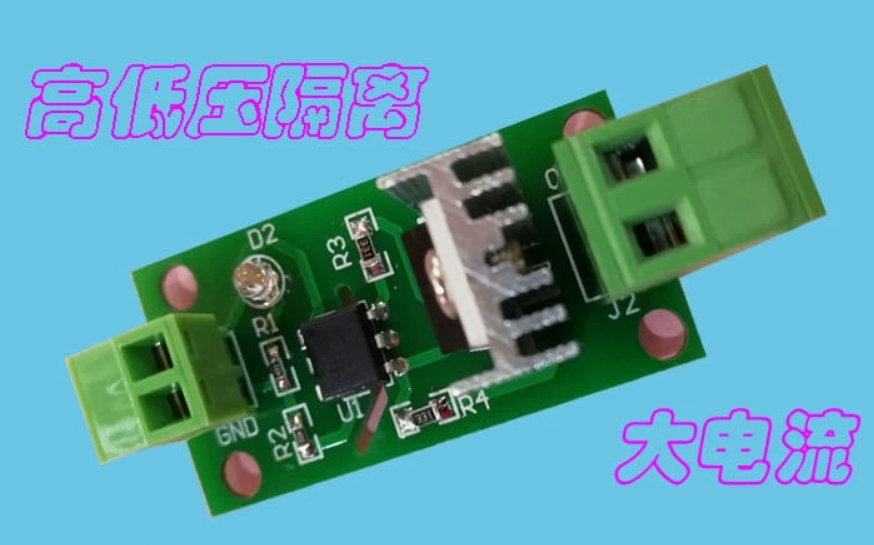

  3. PCB板

    为了增强带载能力,PCB做板时做了加厚的



  4. 问题

    4.1. 上电瞬间,输出端子会有瞬时电压,小于0.5秒,接个灯在上面的话就是闪一下,查询了网上电工们的说法,目前比较可信的解释就是光藕部分的输出端的结电容导致的问题。解决办法就是换光藕或是用两个光藕并联使用。

    4.2. 为什么说通常情况圈出来的电容不接,按手册上的说法,还是和负载有关。我实际测试发现,在接电容的情况下,输出端子上,在不施加控制信号的情况下,会有几十伏的电压,存在一隐患。

凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!
