电容式触摸按键芯片TS04的实践应用

 电容式触摸按键芯片TS04的应用比较简单，外围电路搭建很容易实现，关键就是感应电极以及电阻RB的调整。以下以我在实际应中遇到的问题谈谈该芯片在应用中要注意的问题：

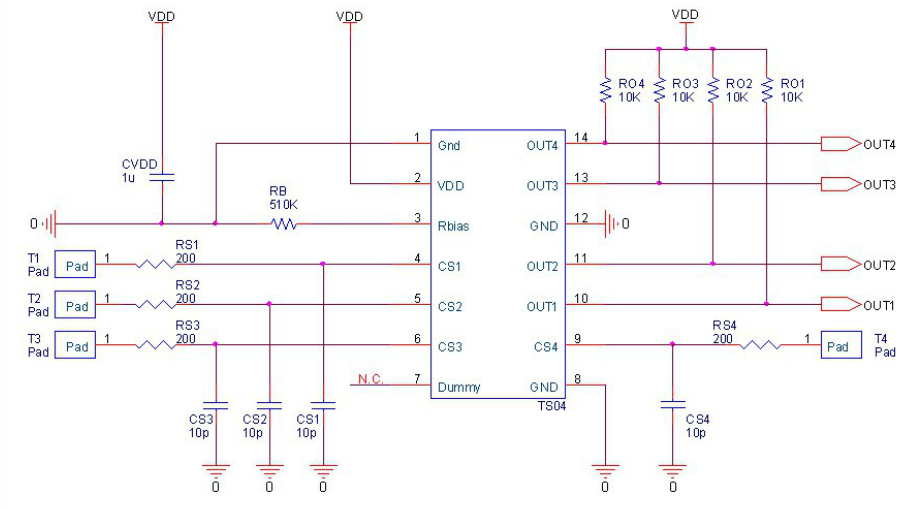

1.应用电路

2.参数设计要点：

2.1. 触摸感应灵敏度

通过电容CS1，CS2,CS3,CS4来调整，值越小，灵敏度越高，实践中发现当电极相同的情况下，调整容值，效果不明显示；

2.2.感应稳定度

通过电阻RB来调整，当发现感应不稳定时可以通过调节这个电阻的大小来调整；

3.效果

当感应电极感应到人手触摸，相对应的输出口上将出现电平跳变，即由高电平变为低电平，当手指离开后，又变回高电平；

4.PCB布线要点

用AD TS04的IC做了一款触摸按键产品前后打了四次样，经过几次打样试制下来，总结出以下几个要点：

1.感应盘与IC不能在同一平面上，这主要是从机构上考虑的；

2.感应盘到IC的引线不要太粗，8mil差不多，最大不超过10mil;

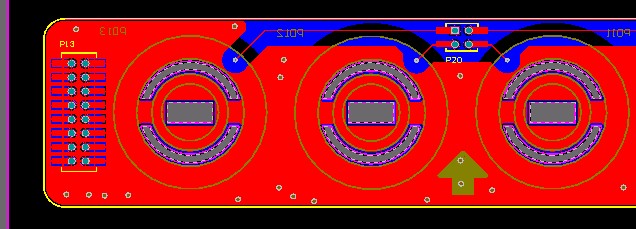

3.电路板空白的地方普上实铜，但感应盘到IC的引线与铺的铜要相隔至少2mm，如下图；
