MC33035驱动三相无刷直流电机电路

准备用三相无刷直流电机做一款离心机，要求功能如下：

1.相对离心力可在200G~800G范围内调节；

2.人机交互进行相对离心力及时间设置，显示用数码这或是液晶屏显示；

3.运行时显示相对离心力及运行序号--一个完整的离心过程分为两次运行【不同相对离心力】

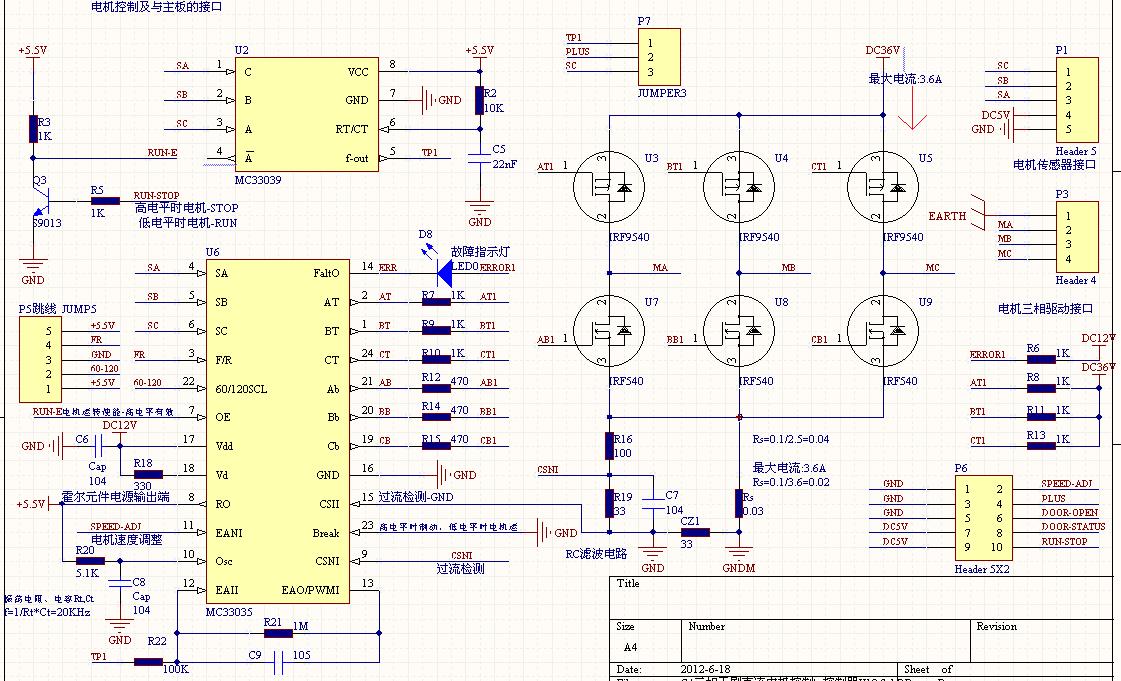

对于数码管液晶部分的电路这里不再做一一的描述，这里主要说一下用MC33035和MC33039组成的闭环电机控制电路，控制电路如下图：

这个电路其实与MC33035手册上的差不多，需要注意的是上臂上拉电阻R8,R11,R13的限流作用，即灌电流不能超过50MA，但也不能太大，所以要根据电机的供电源选取合适大小的电阻。

再就是MC33035的供电电源10V以上就能工作了，最好不要超过18V，如果超过18V则需要严格按手册的电路加装保护电路。

我这个电路实际运用是电机供电压是36V，MC33035供电是12V，调速部分则是采用D/A转换IC TLC5615输出0V到5V的调速电压到MC33035的11脚上，电机的速度变化副度与供电压有关。
