多图说明不同USB接口的线序说明

时间2024-03-14 14:18:31发布caterwang分类理论知识浏览1250

    前面说了USB接口的类型,这里说说不同USB接口的线序,为了确保信息的准确性,结合自己用过的USB座子和查阅不同的网站,相互佐证。

    1.标准USB-A接口(USB2)

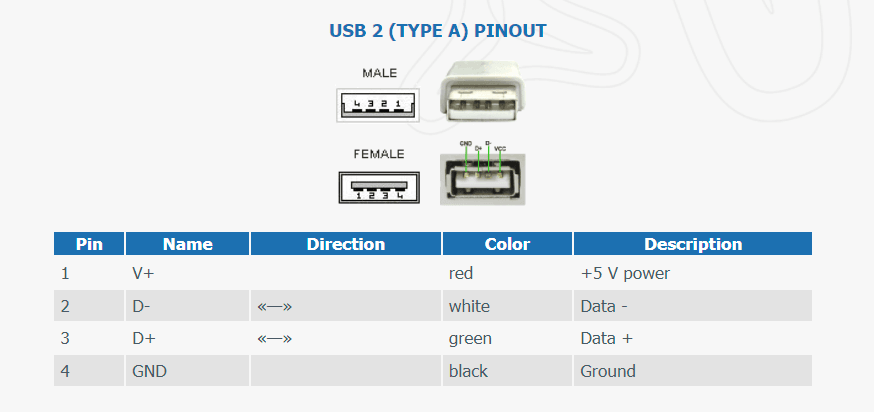

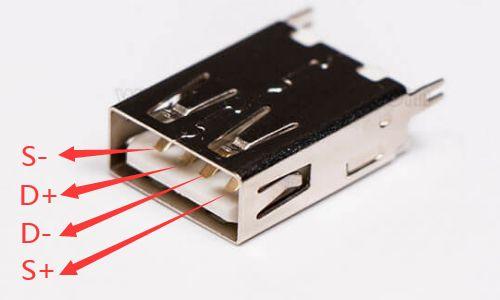

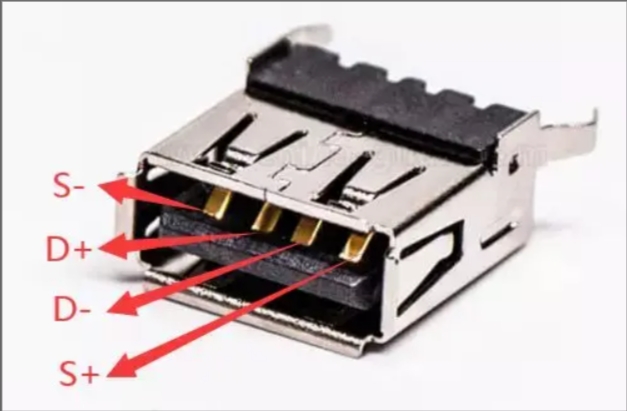

USB2-A线序        USB2-A公头线序USB2-A母头线序

    2.标准USB-B接口(USB2)

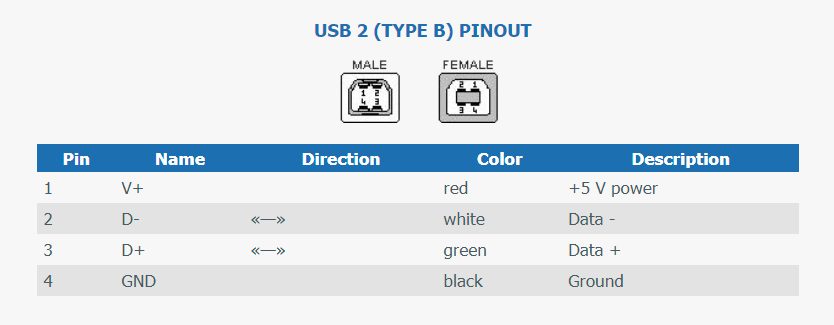

USB2-B线序

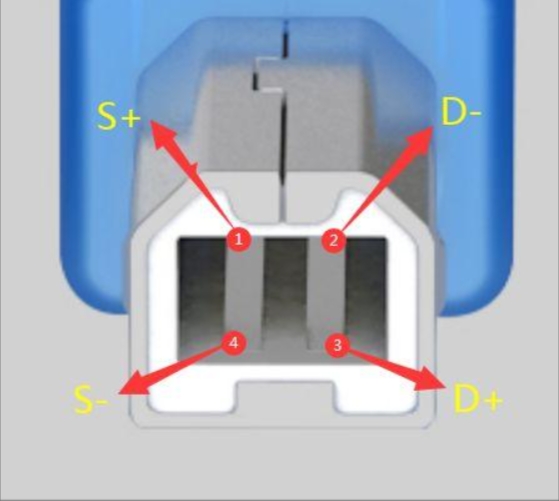

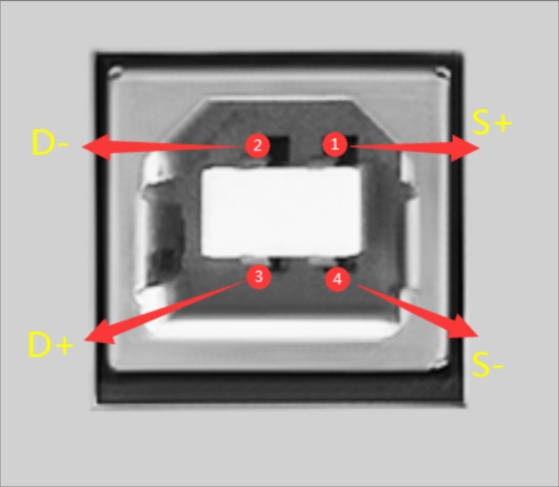

USB2-B公头线序USB2-B母头线序

3.Mini/Micro USB接口

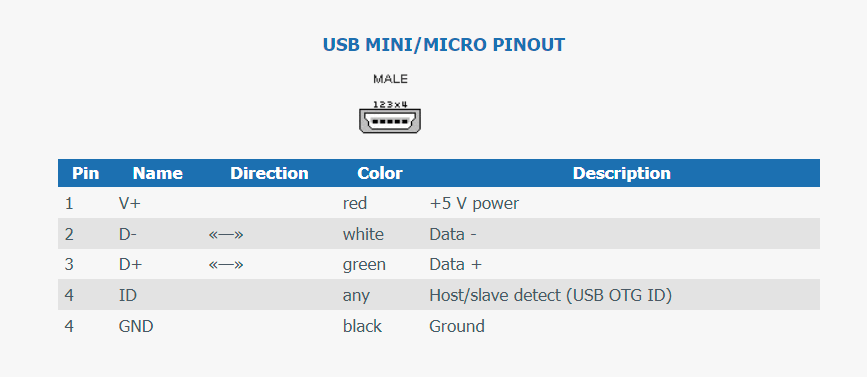

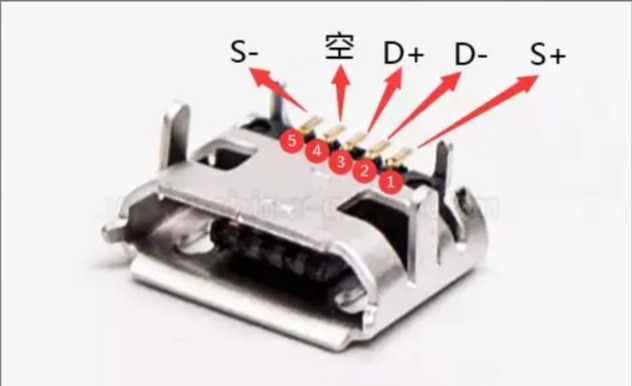

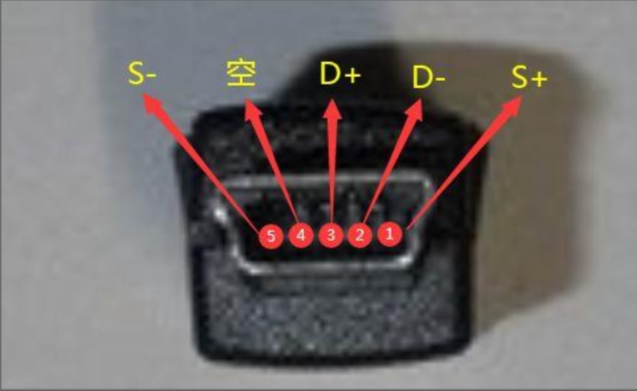

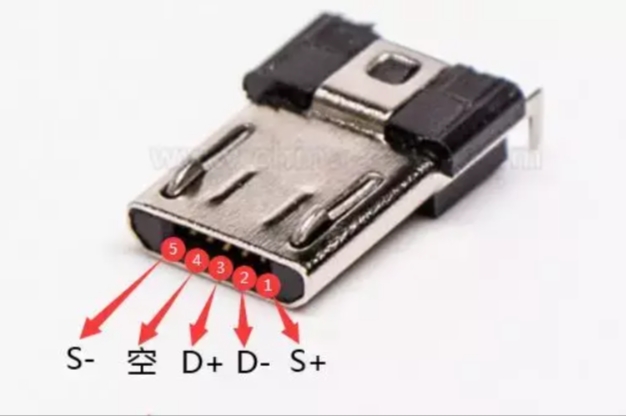

MINI/MicroUSB线序miniUSB公头线序miniUSB座线序microUSB公头线序microUSB母头线序

        注:以上示意图与上面的原理图方向左右需要挑一下能一一对应。

    4.标准USB-A接口(USB3)

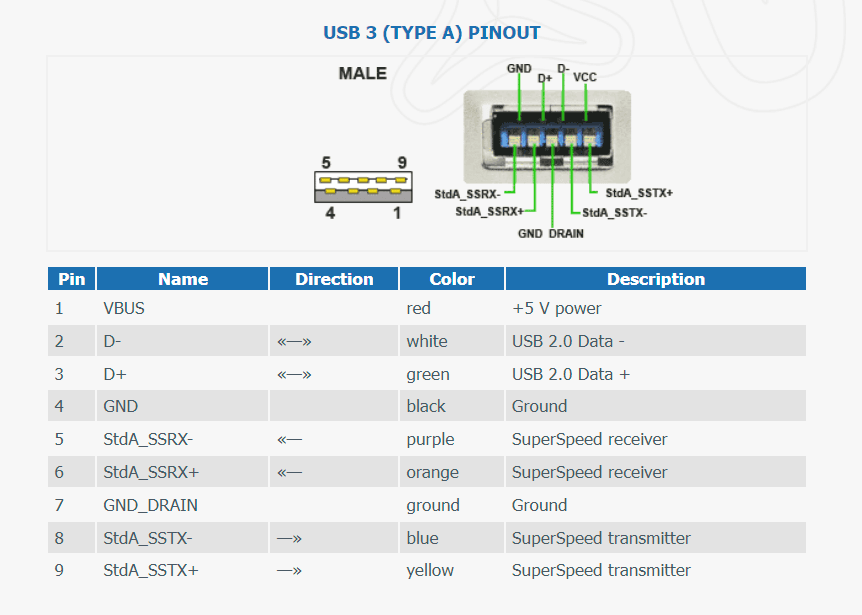

USB3-A线序

    5.标准USB-B接口(USB3)


    6.Type-C接口

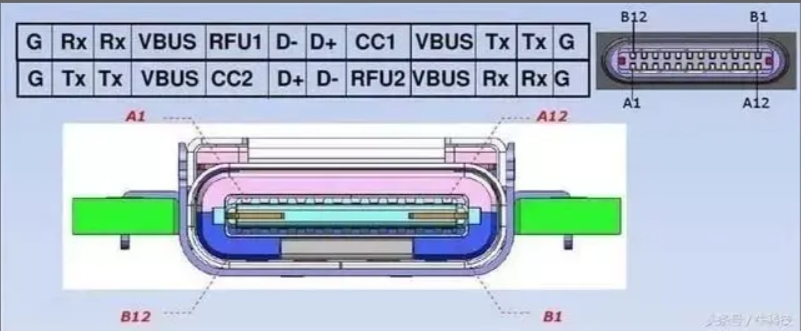

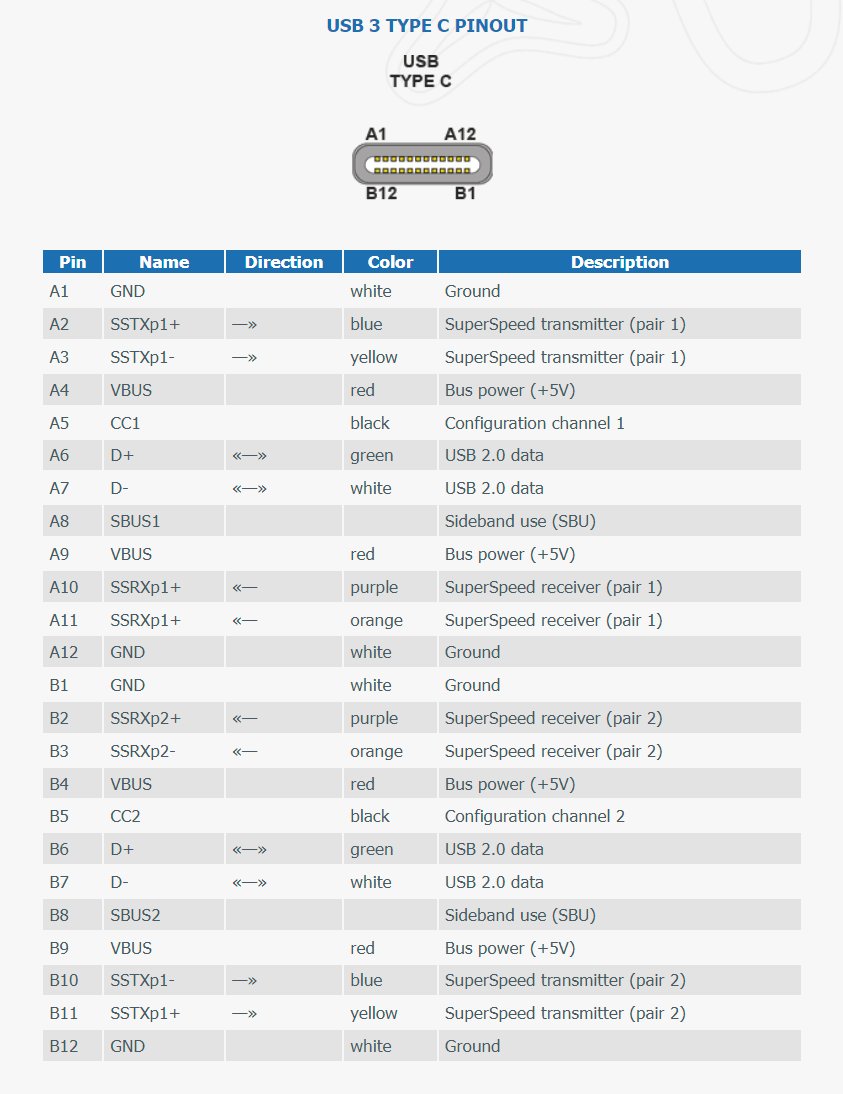

Type-C线序




参考:

常见USB引脚定义一览 - 知乎 (zhihu.com)

USB各Type接口定义(A、B、C)汇总 - LittleJake's Blog
