MOS管在电路中当电子开关使用的方法

时间2024-03-20 21:48:57发布caterwang分类理论知识浏览1136

    1.MOS管用作开关时在电路中的连接方法

    在电路中,P-MOS管和N-MOS管的接法是不一样的,下列图示显示了它们的不同之处:

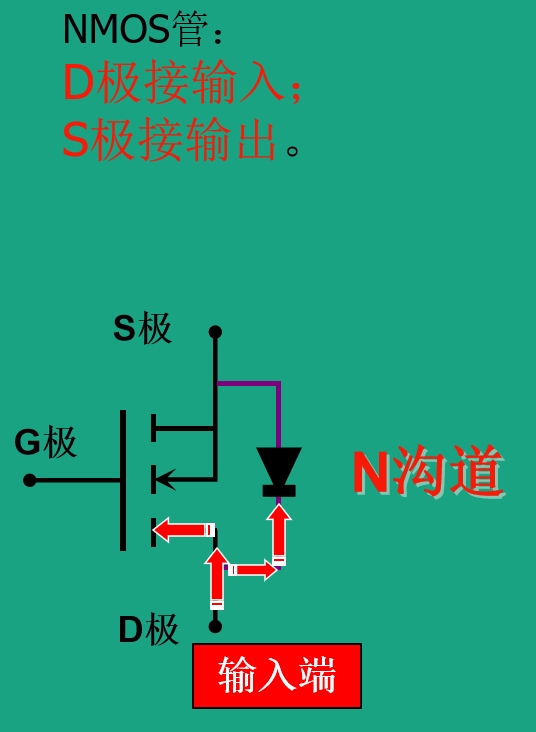

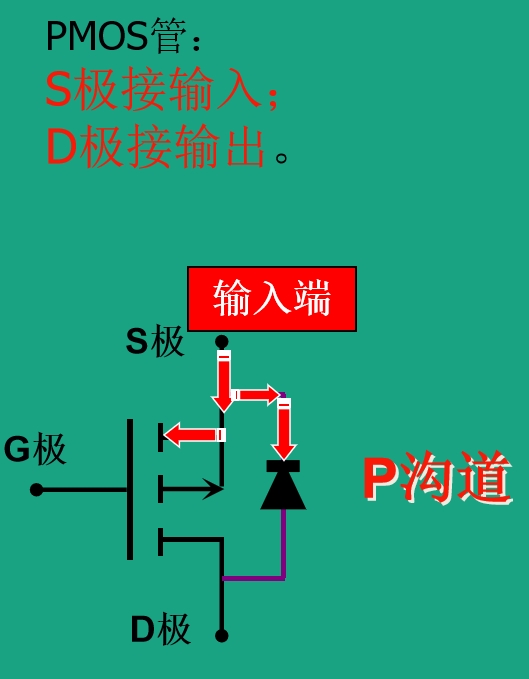

N-MOS截止时.png P-MOS截止时.png

MOS管上电处于截止状态时

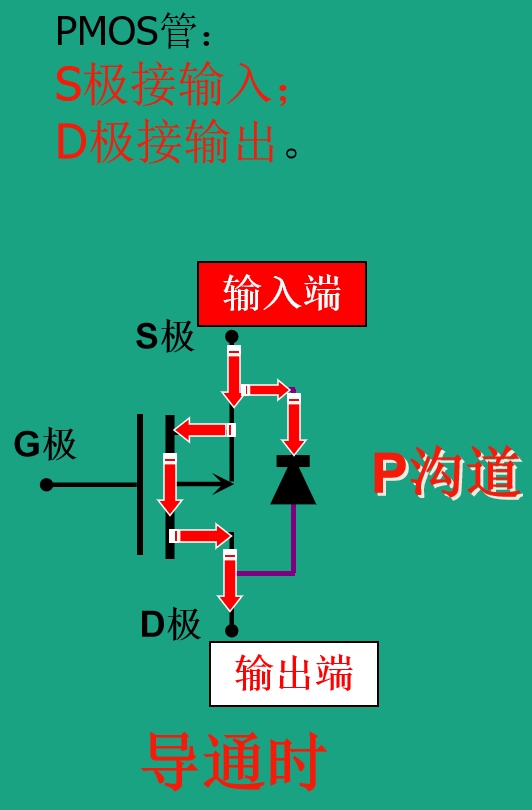

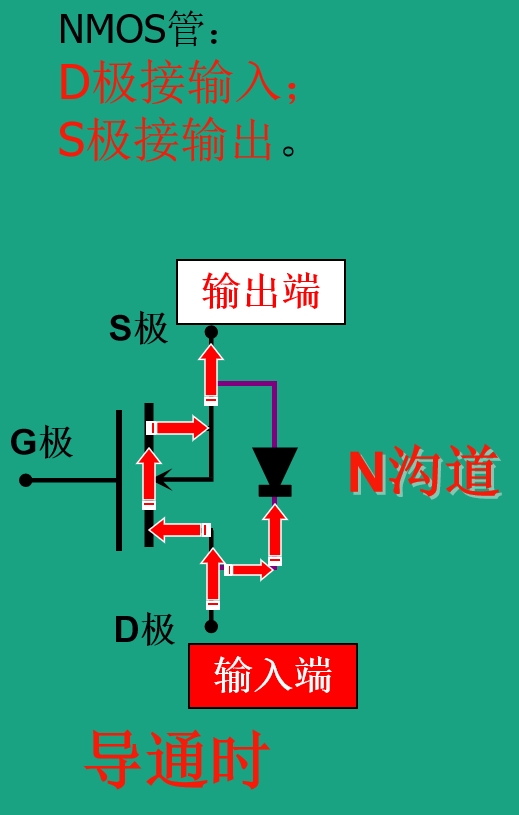

N-MOS导通时.png P-MOS导通时.png

MOS管上电处于导通状态时


2.MOS管用作开关时导通的条件是什么?

    N沟道:  UG>US时导通。 (简单认为)UG=US时截止。

    P沟道:  UG<US时导通。 (简单认为)UG=US时截止。

    问:UG比US大(或小)多少伏时MOS管才会饱和导通呢?

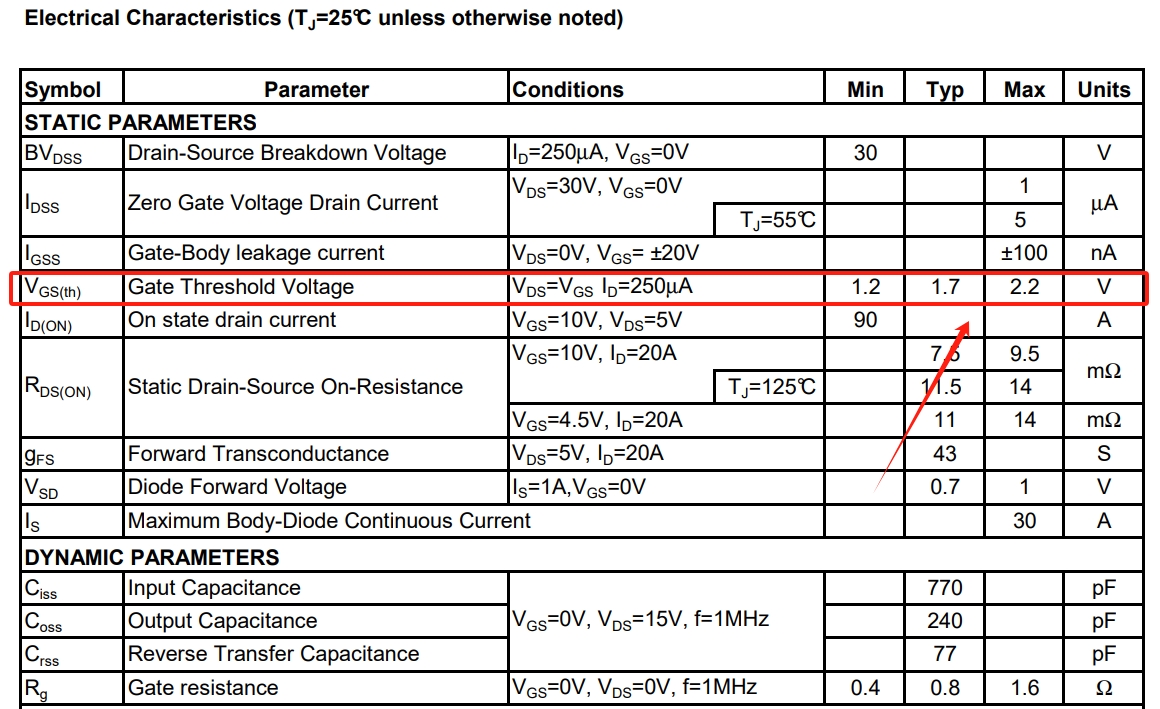

    答:这要看具体的MOS管,不同MOS管需要的压差不同。可以参看手册中 (Gate Threshold Voltage)这项参数,如下图是某N-MOS管中的部分参数,以供参考:

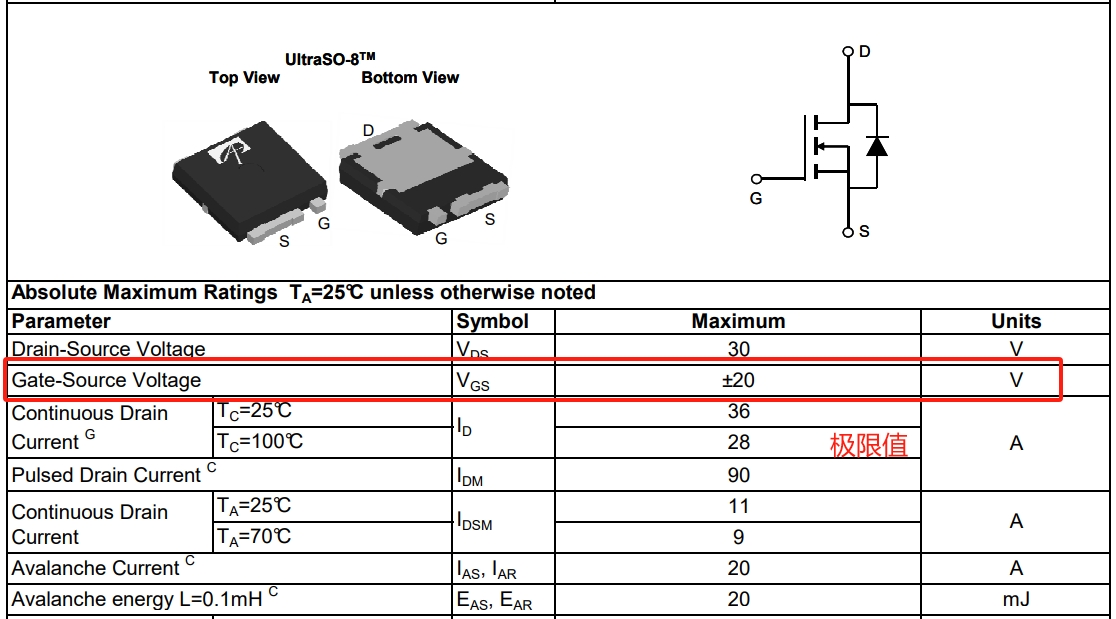

以上参数是一个门限值,还要注意这个参数的极限值:



    以笔记本主板上用到的N-MOS管为例,简单分作两大类:

    信号切换用MOS管: UG比US3V---5V即可,实际上只要导通即可,不必须饱和导通。

    比如常见的:2N7002,2N7002E,2N7002K,2N7002D,FDV301N。

    电压通断用MOS管: UG比US应大于10V以上,而且开通时必须工作在饱和导通状态

    常见的有:AOL1448,AOL1428A,AON7406,AON7702, MDV1660。

    那P-MOS管呢?情况与N-MOS管是相反的,这是注意从上面套下来即可。
