Multisim仿真演示MOS管开关电路的实际用法

时间2024-03-23 16:49:24发布caterwang分类理论知识浏览1417

    前一篇讲到《MOS管在电路中当电子开关使用的方法》,只说明了原理,配图也只是示意图了,为了更好的演示MOS的使用,特地用Multisim做了仿真演示。

    注:图中Ug,Us所表示的是相对电源负极(0电位)的电位值。

    1.N-MOS管作为开关控制LED灯的亮和灭

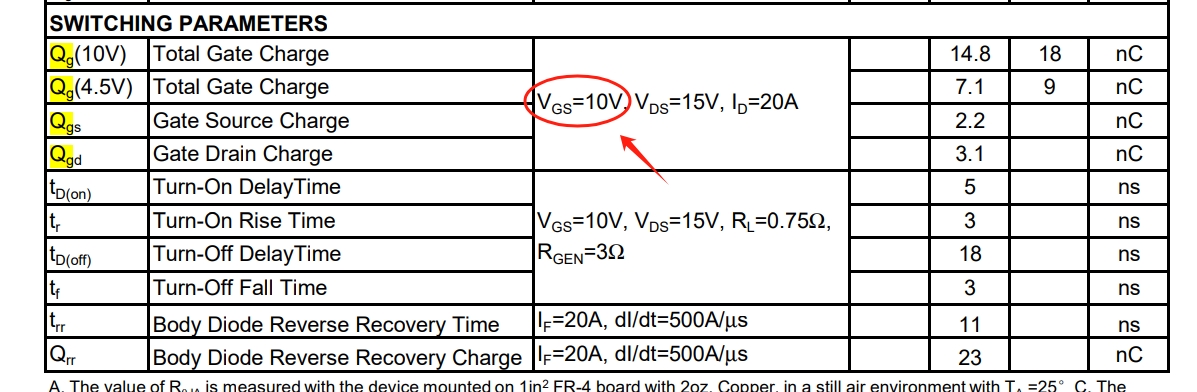

    左图显示的是“N-MOS管截止状态”,右图显示的是“N-MOS管导通状态”。导通时,理论上当Ug>Us时,即可导通,但在开关控制电路中需要MOS管工作在饱和导通状态,这时需要电位Ug比电位Us大超过10V左,即电压Ugs>=10V,具体的参数值需要查阅手册中相应的参数(电路设计时尽量参考测试条件),不要超过器件设计的最大值。

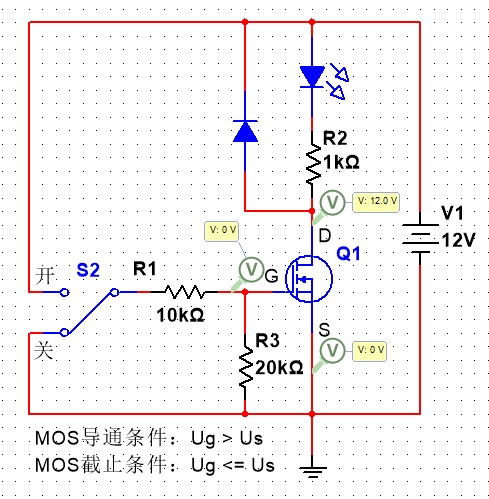

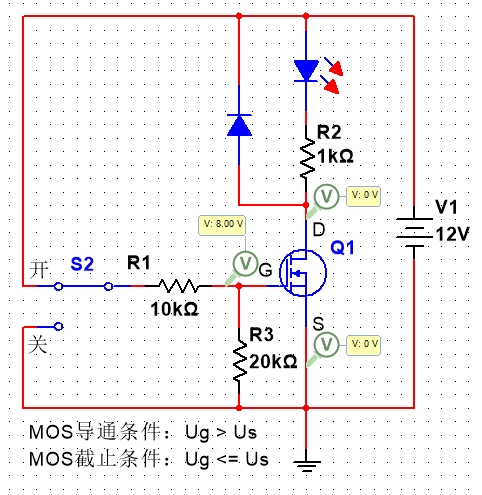

N-MOS截止状态.png    N-MOS导通状态.png

                                    N-MOS管截止状态                                                 N-MOS管导通状态


2.P-MOS管作为开关控制LED灯的亮和灭(注意对比1中的电源正负极方向、LED灯引脚方向、二极管引脚方向、MOS管的引脚)

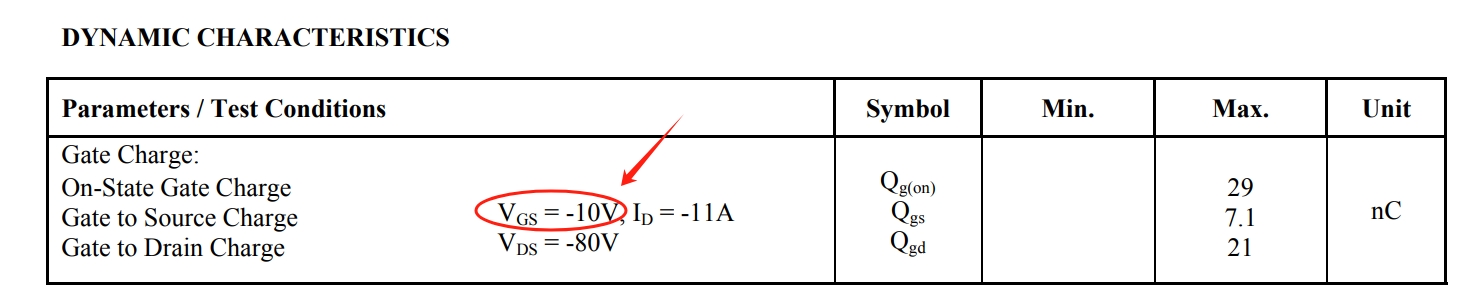

    左图显示的是“P-MOS管截止状态”,右图显示的是“P-MOS管导通状态”。导通时,理论上当Ug<Us时,即可导通,但在开关控制电路中需要MOS管工作在饱和导通状态,这时需要电位Ug比电位Us小超过10V左,即电压Ugs<=-10V,具体的参数值需要查阅手册中相应的参数(电路设计时尽量参考测试条件),不要超过器件设计的最大值。

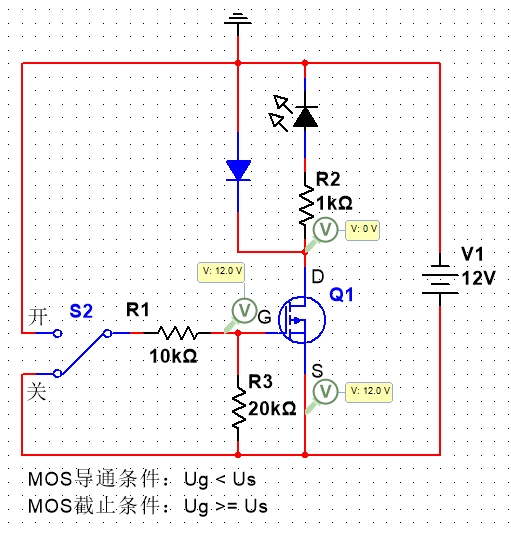

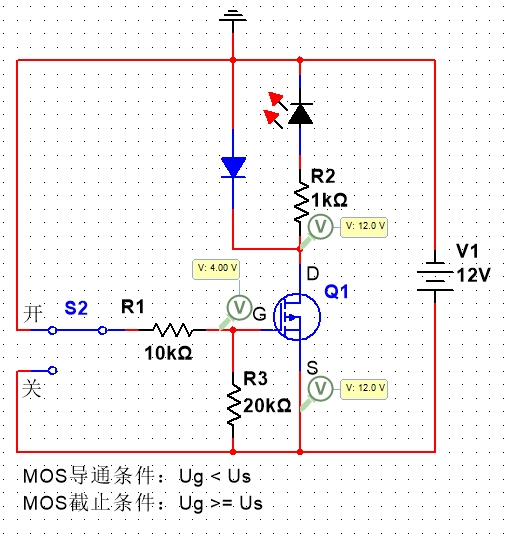

P-MOS截止状态.png   P-MOS导通状态.png

                                      P-MOS截止状态                                                P-MOS导通状态
