DS18B20的特性及测量精度是多少?

时间2024-03-16 15:38:06发布caterwang分类交流分享浏览285

特性

  • -独特的1-Wire®接口仅占用一个通信端口

  • -内置温度传感器和EEPROM减少外部元件数量

  • -测量温度范围:-55°C至+125°C (-67°F至+257°F)

  • --10°C至+85°C温度范围内测量精度为±0.5°C

  • -9位至12位可编程分辨率

  • -无需外部元件

  • -寄生供电模式下只需要2个操作引脚(DQ和GND)

  • -多点通信简化分布式温度测量

  • -每个器件具有唯一的64位序列号,存储在器件ROM内

  • -用户可灵活定义温度报警门限,通过报警搜索指令找到温度超出门限的器件

  • -提供8引脚SO(150 mils)、8引脚µSOP、3引脚TO-92封装

  • -工作电压3.0V 到 5.5V

测量精度

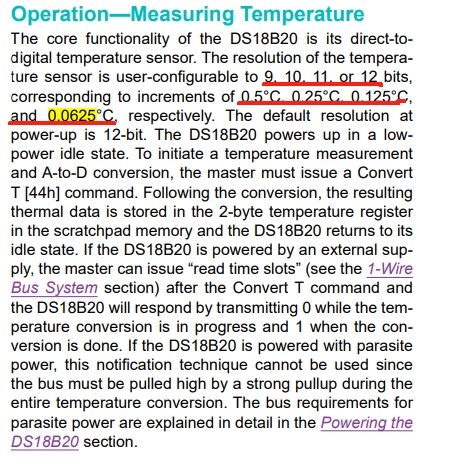

    在上面的特性介绍中,提到测量精度为±0.5°C。但在手册中提到,在不同的分辨率的设置下,可以得到相对应的测量精度:


    即在分辨率分别设置为9位,10位,11位,12位,对应的步进精度为0.5°C,0.25°C,0.125°C,0.0625°C。且器件在上电时默认分辨率为12位。

    按这个理解的话,我认为在理想情况下,它的测量精度是可以达到0.065°C的。如果您有不同的观点欢迎留言讨论。


    手册:

ADI-DS18B20.pdf
