基于LM2577的升压式开关电源实例解析

时间2015-09-18 09:29:51发布caterwang分类应用案例浏览7892

     LM2577系列是NSC公司生产的升压式开关稳压器,输出电压分别为12V,15V及可调式(ADJ)L输入电压范围宽,最低输入电压为+3.5V,最高输入电压为+40V。最大占空比可达95%,转换效率为80%。

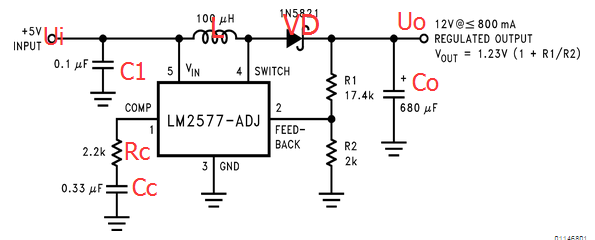

    由LM2577-ADJ构成的的升压式稳压器电路如下图所示:


  • 输入特性:Vin = +5V

  • 输出特性:Vout = +12V,Io<=800mA

  • 电路解析:

    1.当LM2577-ADJ内功率开关管闭合时,整流二极管VD截止,输入电压Ui经过电感L直接返回,使电感电流线性增大。与此同时输出端滤波电容Co向负载放电。当功率管断开时,L上产生反向电动势,电感电流通过VD向Co充电;

    2.Rc,Cc为频率补偿网络;

    3.R1,R2为外部取样电阻,R2应选择精米金属膜电阻

  • 计算公式

    1.稳压器工作条件:Uo<=60V,Uo<=10Ui(min),Iom<=2.1Ui(min)/Uo;

    2.输出电压:Uo=1.23 x (1+R1/R2);

    3.RC补偿网络:

    blob.png    blob.png


    4.输出端滤波电容的最小值:

    blob.png    blob.png


LM2577详细说明手册

内容出处:《 开关电源设计入门与实例解析 》
