LM2596-3.3/5/12应用中需要注意哪些问题?

时间2024-04-02 15:06:08发布caterwang分类应用案例浏览239

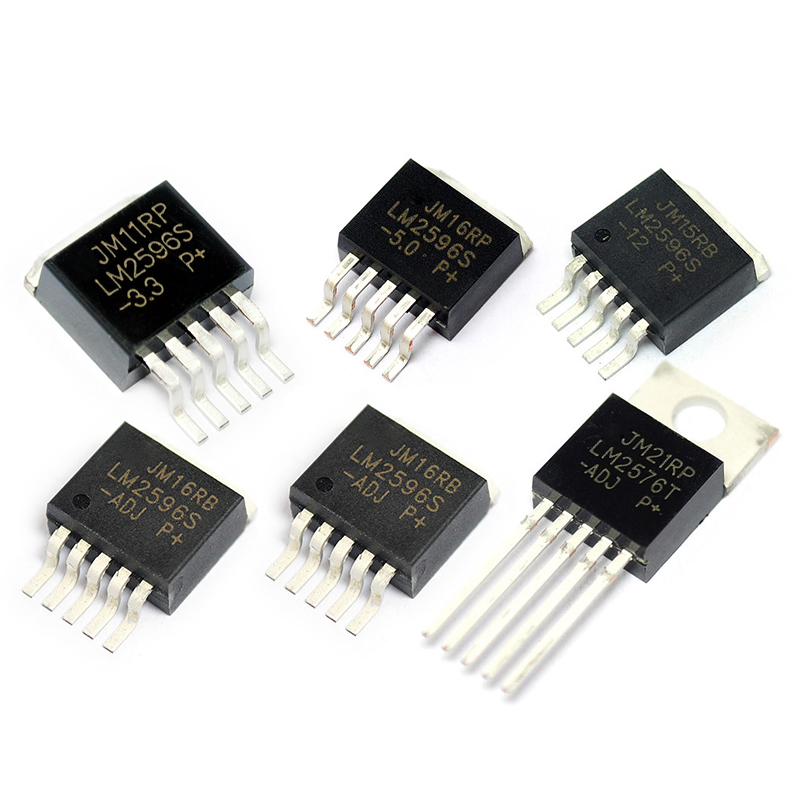

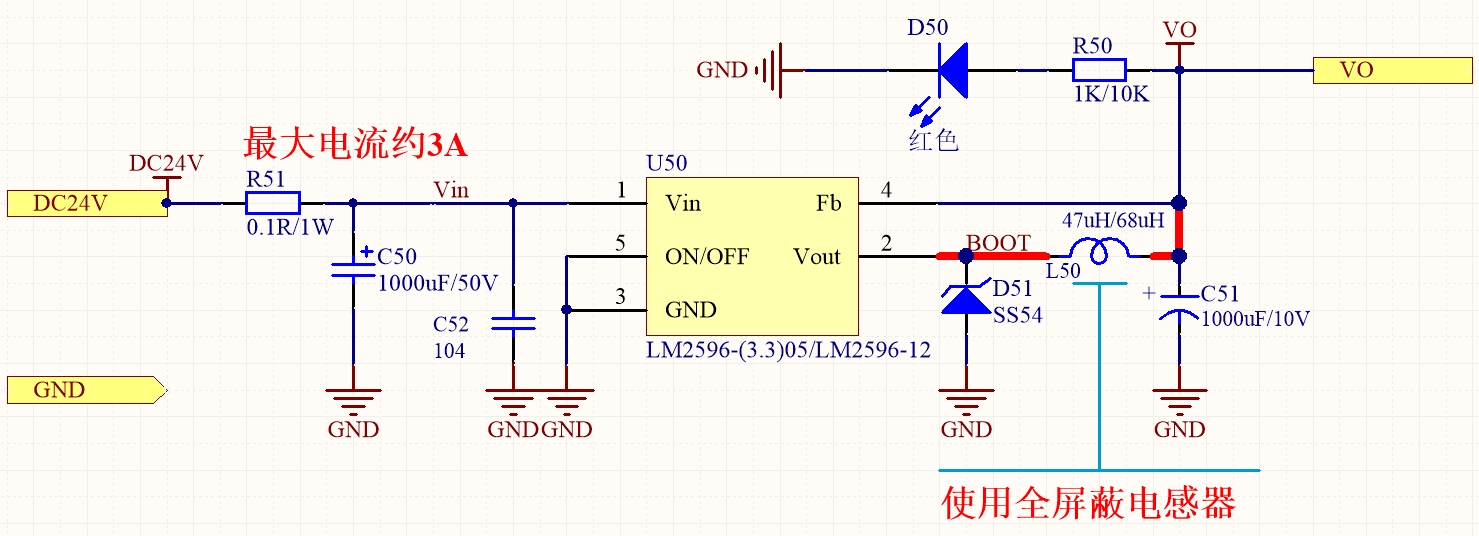

    LM2596S固定电压(3.3V,5V,12V)系列的片子(点击可查看市场价),电路简单,输出电流大,最大可达到3A。我经常在项目中使用,以下是我的电路原理图:


    以下我在使用过程上总结的经验:

  1. 输入电压在不超过24V的情况下,电路是很稳定的,可长时间运行,不管是原装的片机还是国产片子;

    在实际应用中我遇到过诡异的问题就是当AC24V经过整流滤波后作为输入送入电路中,在LM2596-12的片子上用时,运行一段时间后会无输出,实际上电流并不是很大,不会超过500mA。更换过不同电感量的电感(L50)都没有效果,小心翼翼的花高价买了原装的片子换上才正常。所在在应用中保险起见输入电压不要超过24V


    点击可查看LM2596S系列最新价格

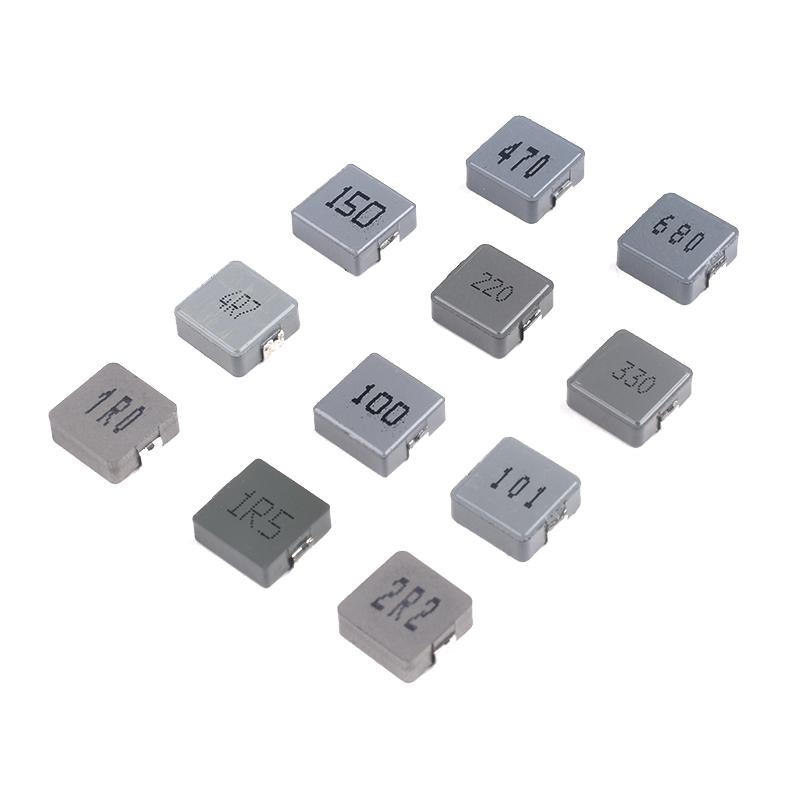

  2. 电感L50,在要EMC有要求的产品上,请使用一体成形全屏蔽电感器(点击查看价格),这对辐射检测很友好。



    点击查看一体成形屏蔽电感价格

    以上,就是今天的全部内容,谢谢!

凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!

展开全文READ MORE
