TPS54331实用电路

时间2015-09-08 10:25:21发布caterwang分类应用案例浏览8901

    TPS54331是德州仪器(TI)公司推出的一款3A非同步压降转换芯片,该芯片集成有低静态电流的场效应管,其Eco-mode特征进一步增加了该芯片的使用效率,同时该芯片还具有过载保护和热保护等功能,其主要应用于:机顶盒、LCD显示屏、电源充电器、5V/12V/24V分布式电源系统等中。

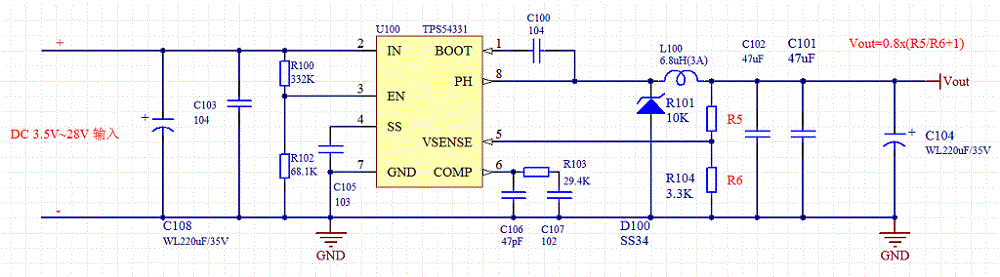

    下图为实际应用时的电路,图中已说明如何计算输出电压了。


注意:

    应用时,输入端的电容切莫省掉,否则如果输入的电源不纯时会导致TPS54331无法正常工作。以下为AD格式的电路图,供有需要的朋友下载:

http://pan.baidu.com/s/1c0BEOPM



凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!
