[转]Mac与Phy组成原理的简单分析

     一直以来对标题中的三个概念理解不是很清楚，对于嵌入式硬件要实现网络通讯的硬件组成也不是很理解，于是特意认真的查了一下。以下内容均转自网络，只对格式进行了编辑。

1.概述

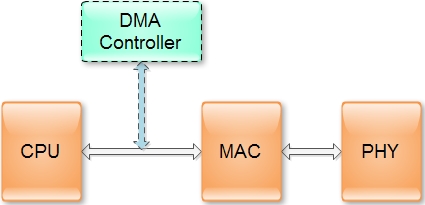

     下图是网口结构简图。网口由CPU、MAC和PHY三部分组成。DMA控制器通常属于CPU的一部分，用虚线放在这里是为了表示DMA控制器可能会参与到网口数据传输中。

    对于上述的三部分，并不一定都是独立的芯片，根据组合形式，可分为下列几种类型：

    方案一：CPU集成MAC与PHY；

    方案二：CPU集成MAC，PHY采用独立芯片；

    方案三：CPU不集成MAC与PHY，MAC与PHY采用集成芯片；

    本例中选用方案二做进一步说明，因为CPU总线接口很常见，通常都会做成可以像访问内存一样去访问，没必要拿出来说，而Mac与PHY之间的MII接口则需要多做些说明。

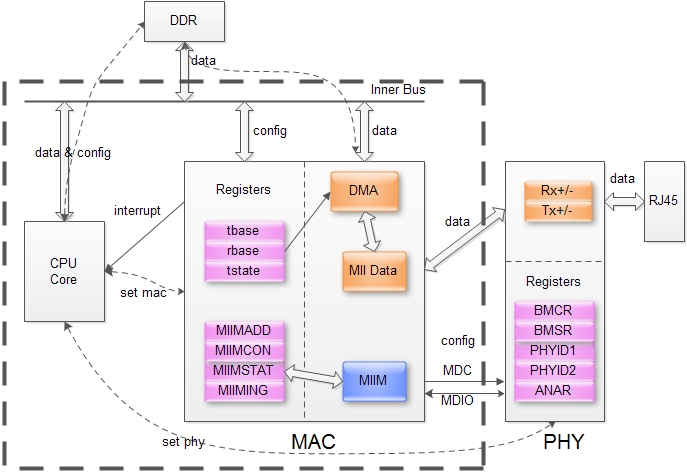

    下图是采用方案二的网口结构图。虚框表示CPU，MAC集成在CPU中。PHY芯片通过MII接口与CPU上的Mac连接。

    在软件上对网口的操作通常分为下面几步：

    1) 为数据收发分配内存；

    2) 初始化MAC寄存器；

    3) 初始化PHY寄存器（通过MIIM）；

    4) 启动收发；

2.MII

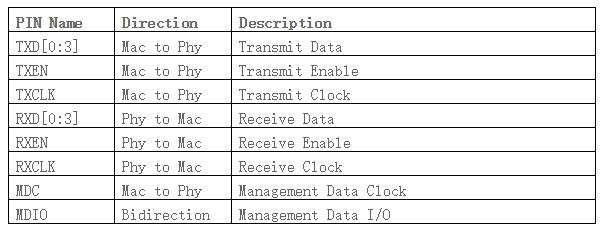

    MII接口是MAC与PHY连接的标准接口。因为各厂家采用了同样的接口，用户可以根据所需的性能、价格，采用不同型号，甚至不同公司的phy芯片。需要发送的数据通过MII接口中的收发两组总线实现。而对PHY芯片寄存器的配置信息，则通过MII总的一组串口总线实现，即MIIM（MII Management）。下表列出了MII总线中主要的一些引脚:

    MIIM只有两个线，时钟信号MDC与数据线MDIO。读写命令均由Mac发起，PHY不能通过MIIM主动向Mac发送信息。由于MIIM只能有Mac发起，我们可以操作的也就只有MAC上的寄存器。

3.DMA

    收发数据总是间费时费力的事，尤其对于网络设备来说更是如此。CPU做这些事情显然不合适。既然是数据搬移，最简单的办法当然是让DMA来做。毕竟专业的才是最好的。

    这样CPU要做的事情就简单了。只需要告诉DMA起始地址与长度，剩下的事情就会自动完成。

    通常在MAC中会有一组寄存器专门用户记录数据地址，tbase与rbase，cpu按MAC要的格式把数据放好后，启动MAC的数据发送就可以了。启动过程常会用到寄存器tstate。

4.MAC

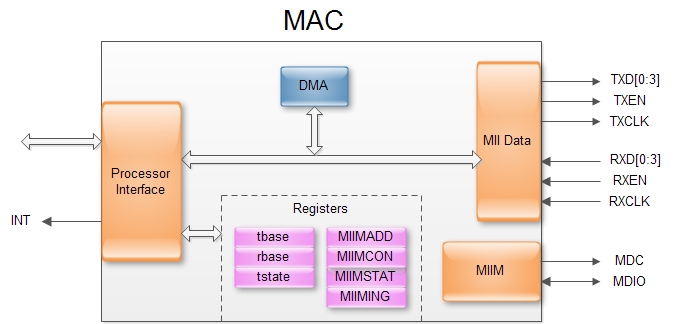

    CPU上有两组寄存器用与MAC。一组用户数据的收发，对应上面的DMA；一组用户MIIM，用户对PHY进行配置。两组寄存器由于都在CPU上，配置方式与其他CPU上寄存器一样，直接读写即可。数据的转发通过DMA完成。

5.PHY

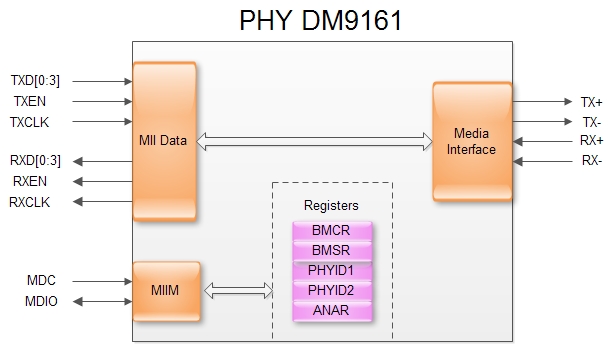

    该芯片是一个10M/100M Ethernet网口芯片。PHY芯片有一组寄存器用户保存配置，并更新状态。CPU不能直接访问这组寄存器，只能通过MAC上的MIIM寄存器组实现间接访问。同时PHY芯片负责完成MII总线的数据与Media Interface上数据的转发。该转发根据寄存器配置自动完成，不需要外接干预。

源文出处：Mac与Phy组成原理的简单分析-fireaxe-ChinaUnix博客
