如何应用TI电源芯片快速实现电源电路设计
授人于鱼,不如授人于渔。前面有文章中提到了TI的电源芯片电源电路实现。除了查看芯片手册并计算相关参数来设计电路而外,还有一种更快的实现方法,那就是TI的SwitcherPro Desktop软件。当然了,你可能会说,直接在TI官网上WEB页面也可以,说的没错,但笔者用下来有一个问题,现在win10用不了,对,用不了,总之笔者自己用的时候就永远出不了结果。还是SwitcherPro Desktop好用。
下图是软件的开机界面,它通过这个界面引导我们完成电源设计。
如下图所示,它有不同的设计模式,满足不同的需求,其中一种就是下图所示中填入电源的输入输出条件,它即可以给出相应的IC方案。

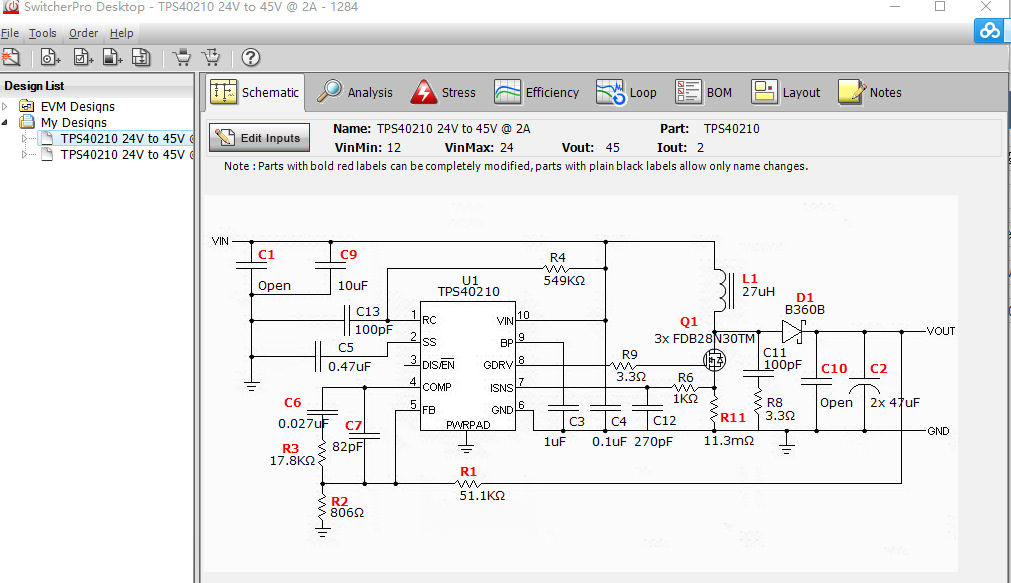

双击对应的方案后,我们就可以查看具体的电路了,包括外围器件的参数。
看到这,你可能会问了,这么好的软件去哪里下呢,当然是去官网啦!这里我也把链接贴一下了,如果您刚好看到这个文章,又刚好TI没有改地址,那你就不和再费力去搜了。
SWITCHERPRO SwitcherPro(TM) 开关电源设计工具 | 德州仪器 TI.com.cn
http://www.ti.com.cn/tool/cn/SWITCHERPRO?keyMatch=SwitcherPro&tisearch=Search-CN-Products
