电路设计中的接线座选型原则

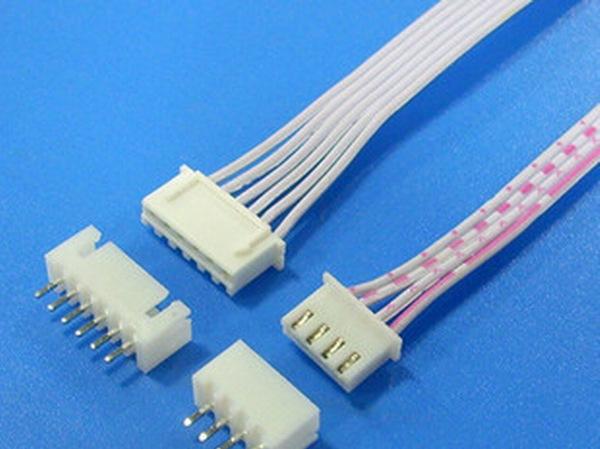

    今天要分享的就是电路设计中的接线座的选型。因为这个问题很多时候会在设计之初给忽略掉--不是功能电路的核心。但是，如果初期不把这个问题考虑周全，等板子出来之后，经常需要花费更多的时间和精力去调整这个座子，如果严重的话，会导致更严重的后果。笔者就遇到过这样的情况，板子烧得一塌糊涂。因为现场实在太惨烈，怕引起大家的不适，所以没有现场图。^_^

    这就是设计之初没有考虑好线材的通用性---在同一套电路板中，相同Pin数，相同间距的两组线，一个是同面线，一个异面线，一个不小心两个线混用的结果。整个电路板上，除了电源电路部分，其他功能部分全烧毁---几十大洋就这样随烟飘走。

    那我们来总结下，在电路设计中接线座部分要遵循哪些原则,以下是以我的经验总结的：

    1.功率要够用，特别是电源部分，实在不行就换接线端子；

    2.不同功能部分的接线座，要防呆，就是指不能出现交叉连接还能接上，如果出现两个功能接品都是想同pin数时，需要硬性调pin数或是规格；

    3.线材要通用，就如上面的例子中，在已经违反了第2条原则的情况下，两组线还不通用，这大大增加了出错的概率。

        下面来说说什么是同面板，什么是异面线。方便展示，在网上找了两个FFC排线来说明。

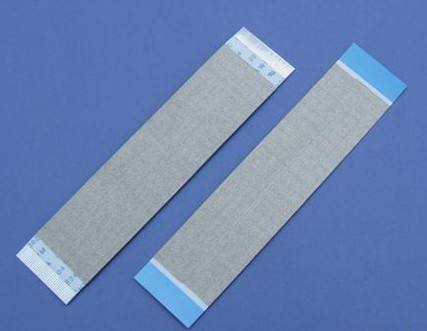

• 同面线

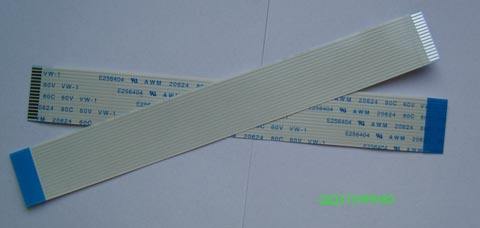

• 异面线

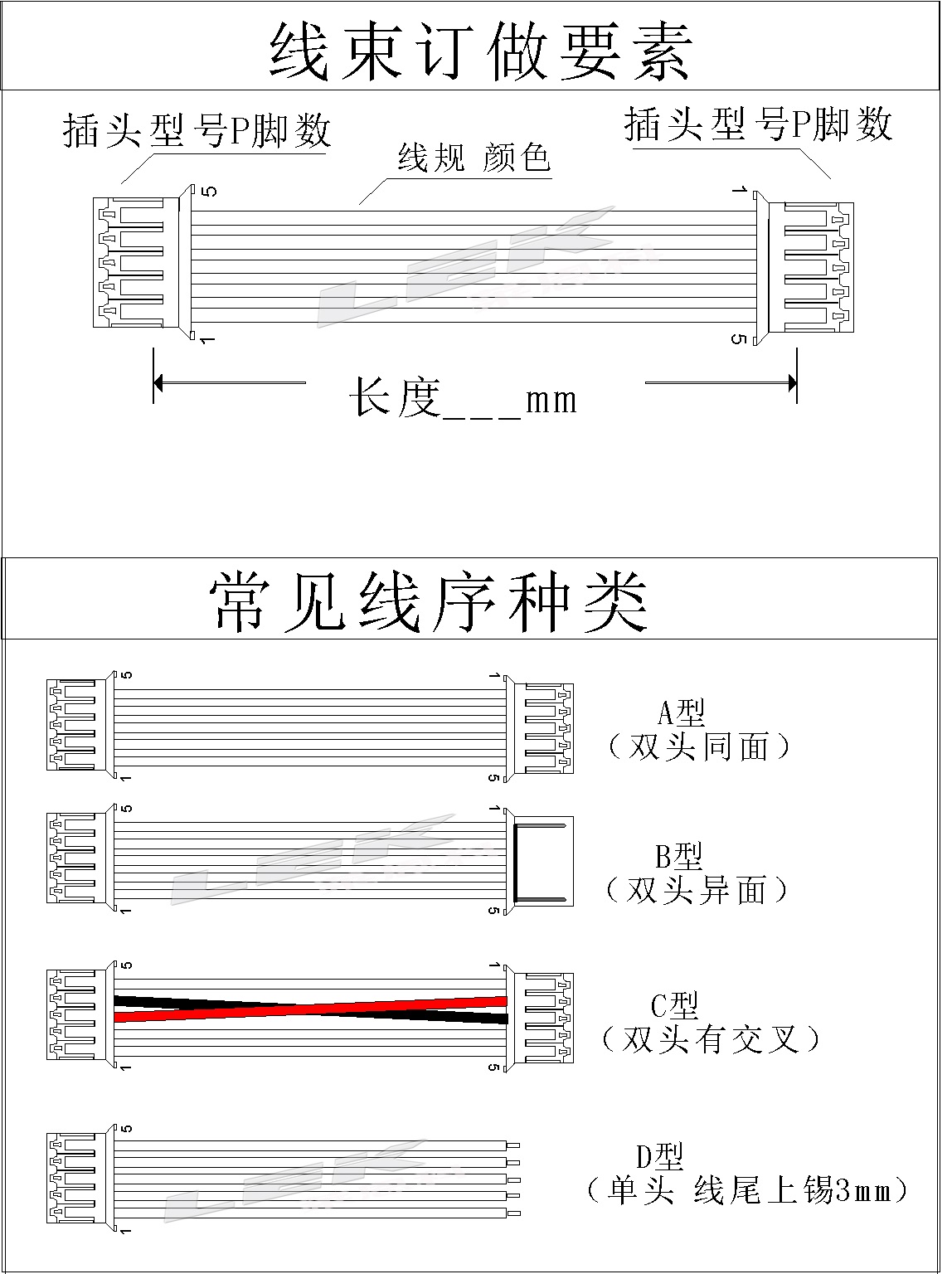

下图为PH2.0及XH2.5等线束的定做要素及种类
