超声波加湿器电路图集锦

2015-09-20 | 硬件设计 | caterwang | 2412°c

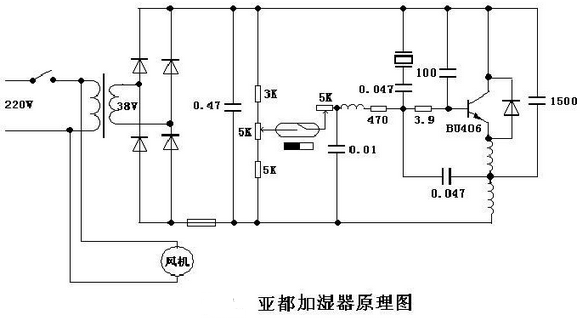

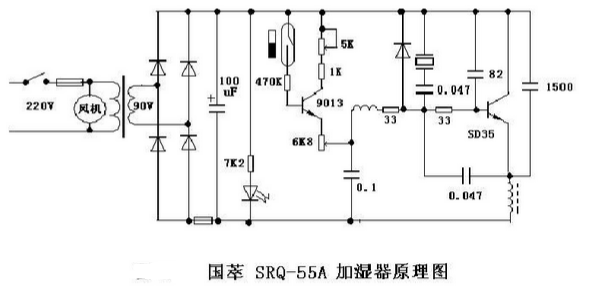

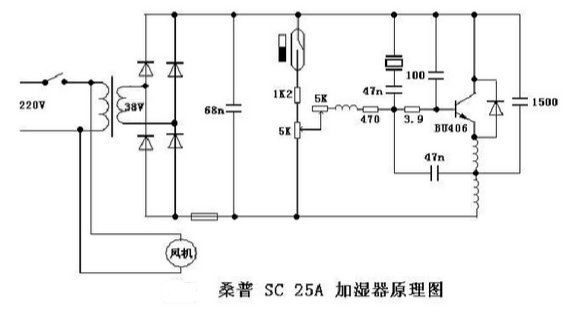

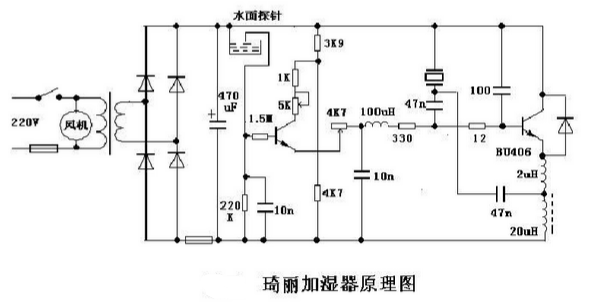

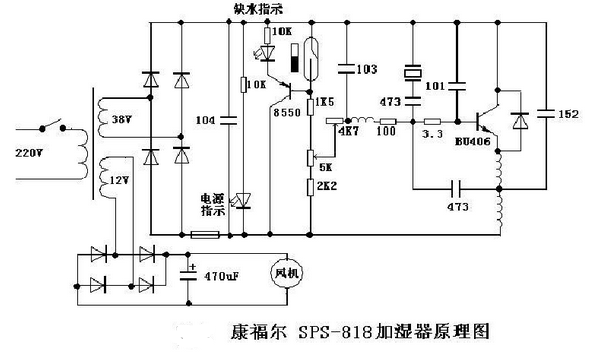

    最近在研究超声波,所以关于超声波的内容会多一些,这里分享一些搜集到的自激式驱动电路图。

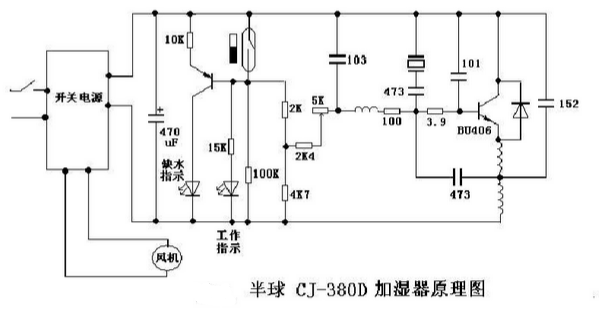

    加湿器由电源电路、控制电路、振荡电路与风机和换能器(压电陶瓷片)组成。电源部分有两种供电方式,一种是变压器降压整流滤波后为振荡电路供电。因变压器过载能力强而被广泛机型采用。另一种是由开关电源供电,特点是重量明显减小,电源效率高。

    雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器(起可调电阻作用)来调节振荡管的偏置实现的,这部分电路与缺水检查电路是串联的。为确保振荡管不会因偏置过高而损坏,电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。经调整后的偏置电压通过电感电阻加到振荡管基极,使振荡管能在截至状态和最强振荡状态之间变化。

    振荡电路由功率三极管和外围电容电感组成三点式振荡电路,这部分的电路在所有加湿器电路中几乎是一样的,电路振荡频率约0.65MHZ。因换能器本身就是一个固有频率约1.7MHZ的晶振,它通过耦合电容加跨接在振荡管基极和电源之间,振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。换能器受振荡电路激励后产生振荡,这个振荡信号又通过耦合电容反馈到振荡管基极,使振荡电路谐振在1.7MHZ,振荡幅度峰峰值达二百伏左右。强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾,由送风电扇把水雾吹出从而使室内空气增加湿度。加湿器的风机有采用220V罩极式异步电机风扇,也有采用12V仪表风扇。



内容摘自:http://wenku.baidu.com/view/925a3fc42cc58bd63186bd31.html
