这次说说,W5500,变换器HR601680,RJ45座及STM32F103间的电路如何连接。

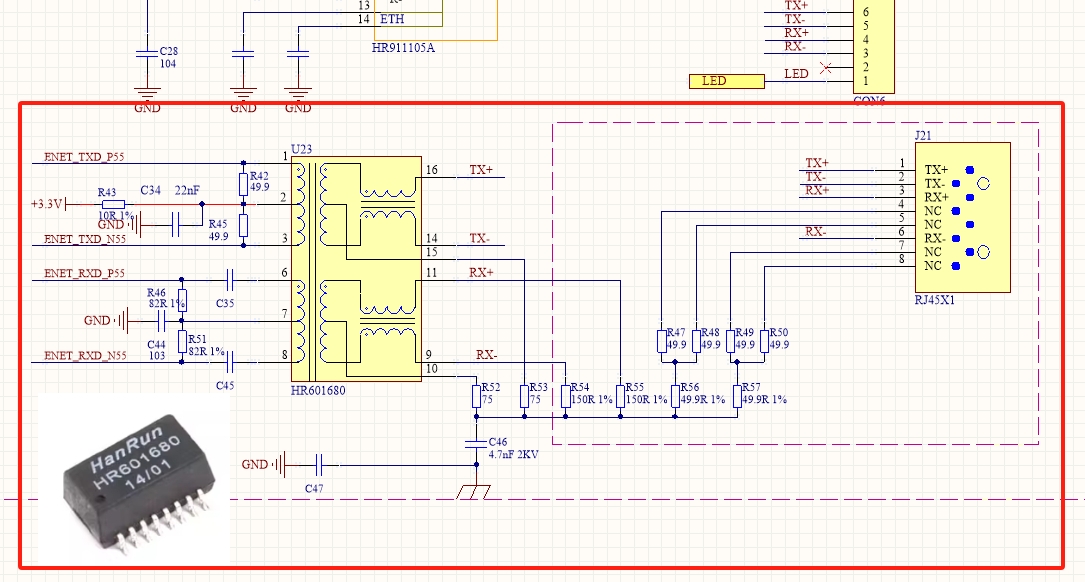

W5500与HR601680及RJ45电路图


其中,NET_TXD_N55,NET_TXD_P55和NET_RXD_N55,NET_RXD_P55,是两对差分信号对,走线是需要遵循差分信号线的走线原则。W5500_INT在查询模式下可不接。

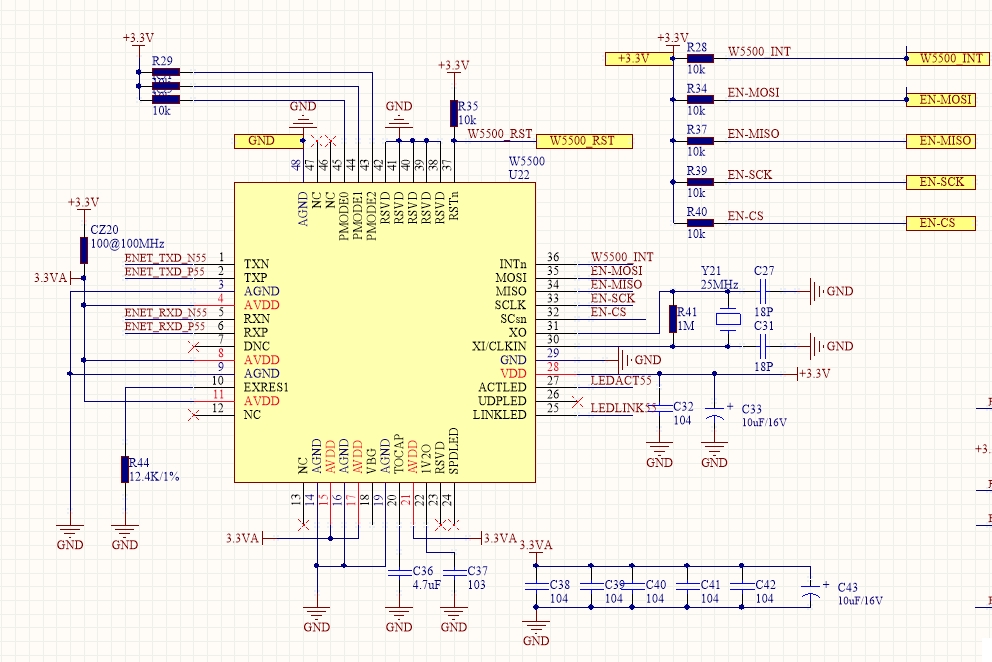

与STM32F103单片机的连接实例
