实例分享,STM32F103,W5500与HR911105A如何连接?

时间2024-04-10 16:52:09发布caterwang分类应用案例 评论1浏览1012

屡试不爽的电路图,分享给感兴趣的你!

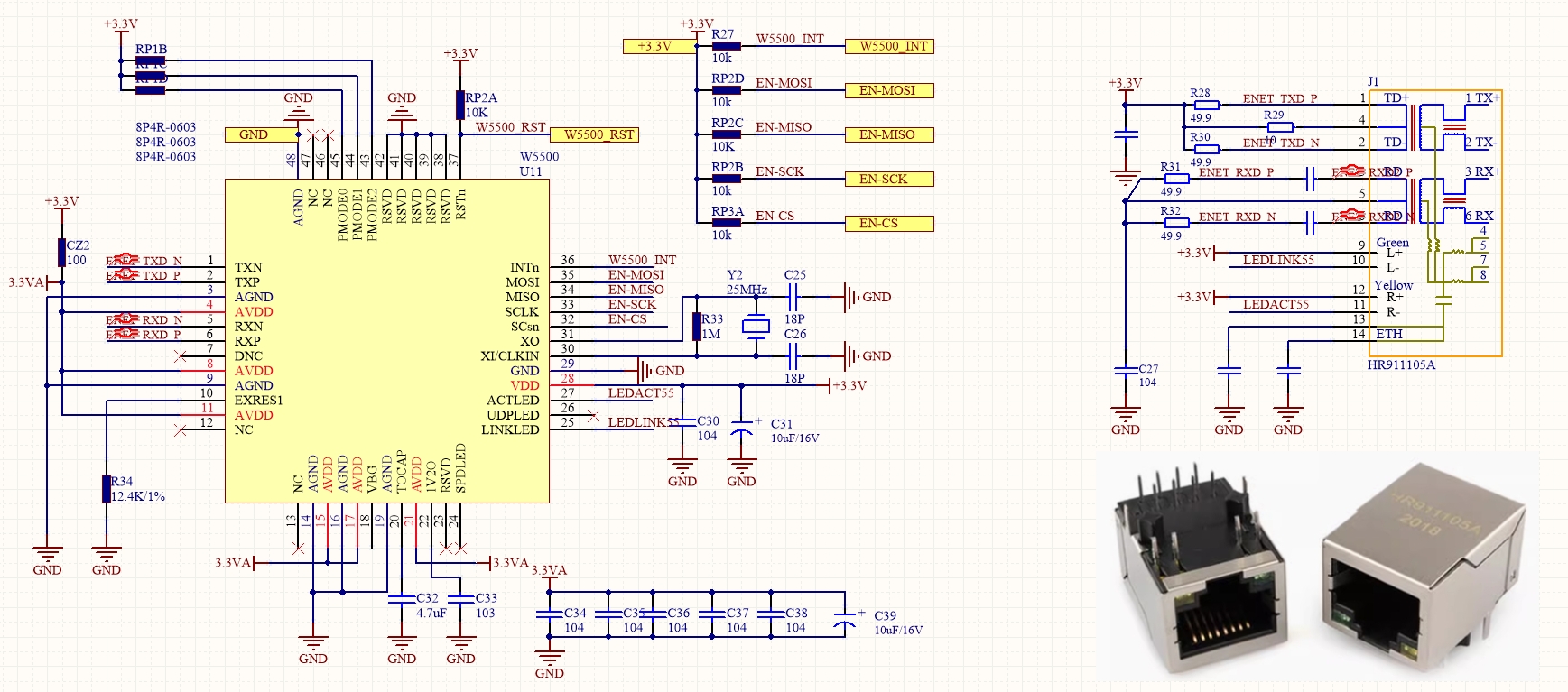

W5500与HR911105A电路图


注意事项

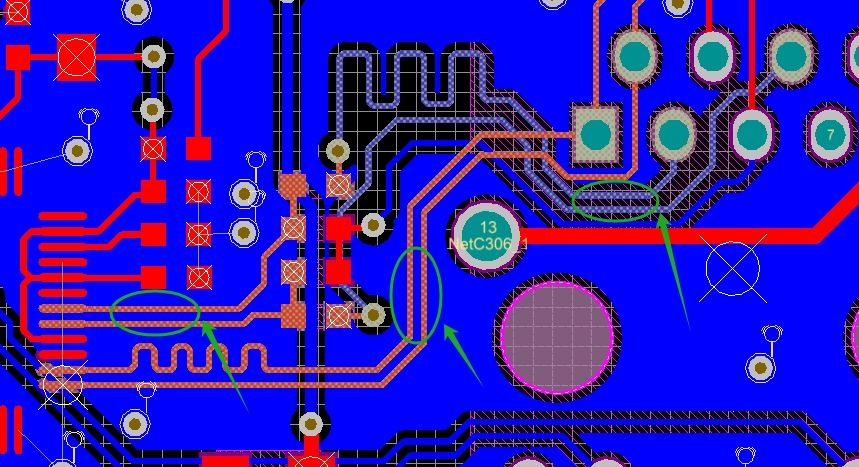

  1. TXN,TXP和RXN,RXP分别两对差分对,布线时需要遵循差分线布线原则,如下图所示。普通情况下,虽然不需要很严格,但基本的还是需要遵守,以确保通讯的可靠。



  2. 在查询模式下,图中W5500_INT信号可不接。

与STM32F103单片机的连接实例

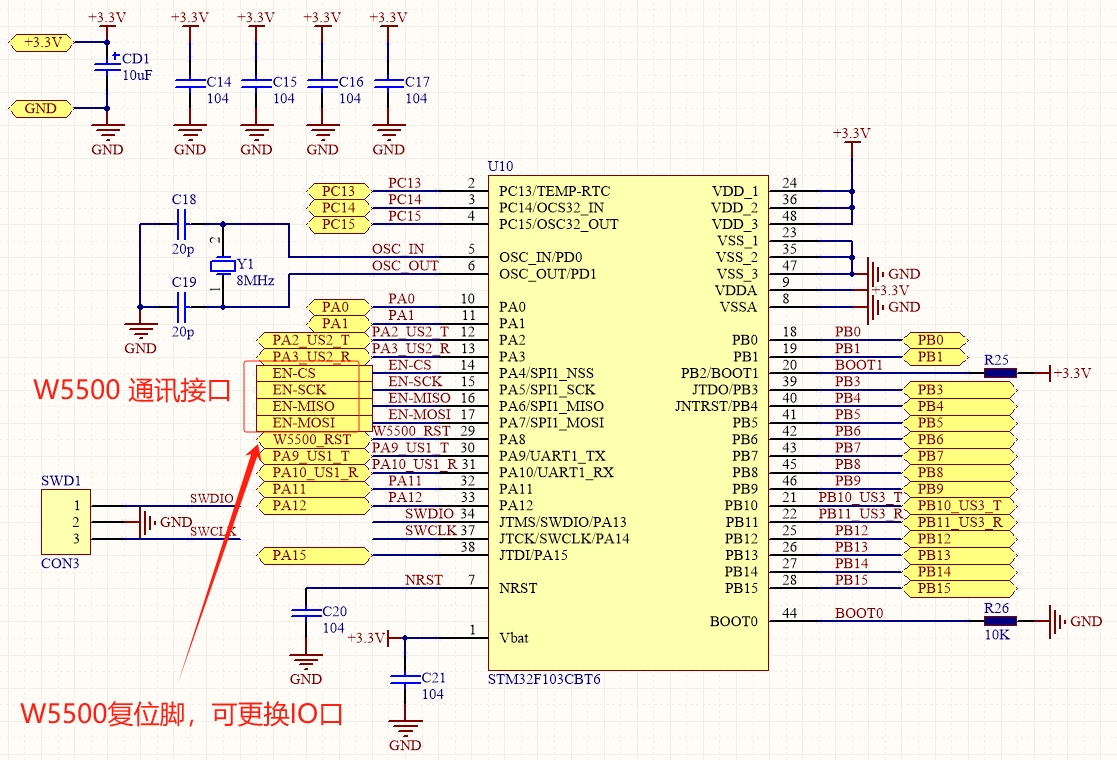

下图是它与STM32F103CBT6单片机的连接标号(对W5500_RTS):


我认为在电路设计阶段,难点在于网络变压与RJ45座部分的连接。上图采用的是变换器与RJ45座一体的,是目前使用比较多的方案,当然还有变换器与座子分离的场景,这个下期分享。

凯特网版权声明:以上内容允许转载,但请注明出处,谢谢!

展开全文READ MORE
W5500HR911105ASTM32F103
CS1237读值不稳如何处理 实例分享,STM32F103,W5500与HR601680及RJ45如何连接?

游客 回复需填写必要信息
caterwang
R34,12.4K %1电阻,如果焊接异常,故障现像为网络指示灯不亮。
caterwang2024-05-23 22:47:18回复
