基于TI TPS55340的直流升压电源应用电路

1.器件描述

    TPS55340 是一款单片非同步开关稳压器，此稳压器带有集成的 5A，40V 电源开关。 此器件可在几种标准开关稳压器拓扑结构中进行配置，这些拓扑结构包括升压、SEPIC 和隔离式 flyback。 此器件具有一个宽输入电压范围以支持由多节电池或者经调节的 3.3V，5V，12V 和 24V 电源轨供电的应用。

    TPS55340 使用电流模式 PWM（脉宽调制）控制来调节输出电压，并装有一个内部振荡器。 PWM 的开关频率由一个外部电阻器或者同步至一个外部时钟信号进行设定。 用户可以在 100kHz 至 1.2MHz 之间对开关频率进行编程。

    此器件特有一个可编程软启动功能来限制启动期间的涌入电流并且具有其它的内置保护特性，其中包括逐周期过流限制和热关断。

    TPS55340 采用小型 3mm x 3mm 16 引脚 QFN 以及 14 引脚 HTSSOP 封装。

    这个采用 HTSSOP-14 封装的 5A，40V TPS55340 转换器与 3A，40V TPS61175 引脚到引脚兼容，并且将最大输入电压范围从 18V 扩展至 32V。

2.器件特性

• 内部 5A，40V 低侧场效应晶体管 (MOSFET) 开关

• 2.9V 至 32V 输入电压范围

• ±0.7% 基准电压

• 0.5mA 运行静态电流

• 2.7µA 关断电源电流

• 固定频率电流模式脉宽调制 (PWM) 控制

• 可在 100kHz 至 1.2MHz 之间进行频率调节

• 到外部时钟的同步能力

• 可调软启动时间

• 针对轻负载时较高频率的脉冲跳跃模式

• 逐周期电流限制、热关断、和欠压闭锁 (UVLO) 保护

• 具有 PowerPad 的四方扁平无引线 (QFN)-16 (3mm x 3mm) 和散热薄型小外形尺寸 (HTSSOP) 封装

• 宽 TJ 运行温度范围：-40°C 至 150°C

3.基它同类产品比较

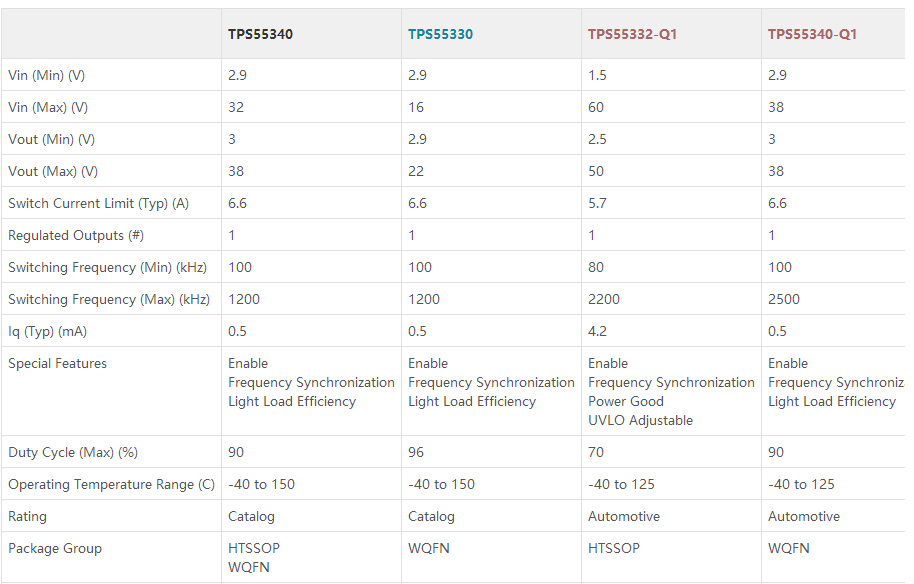

下表是TPS55340与其它同类产品间的对比图，以供大家选型用。

 需要注意输入电压范围、输出电压范围及最大输出电流。

4.实际应电路

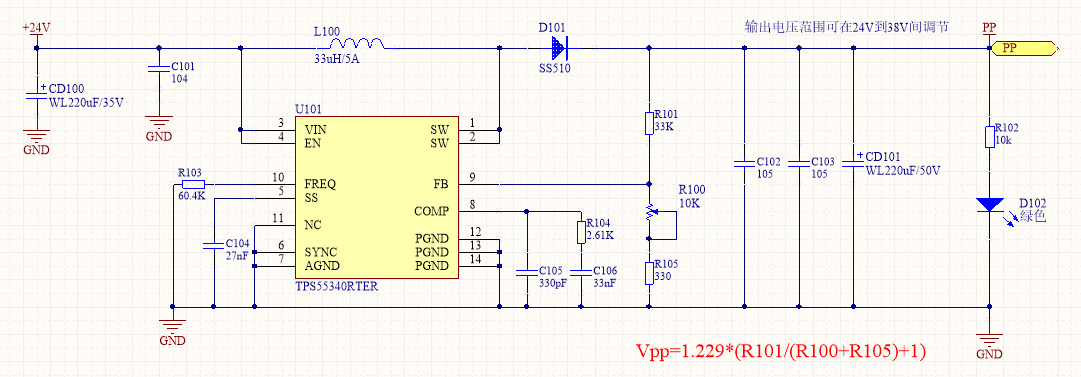

下图是笔者在实际电路中的应用实例。在其他应用中，可以把机械电位器换为电子电位器即可实现自动调节电压。
