谨记OCL放大电路调试教训

2019-01-05 | 实用案例 | caterwang | 1173°c

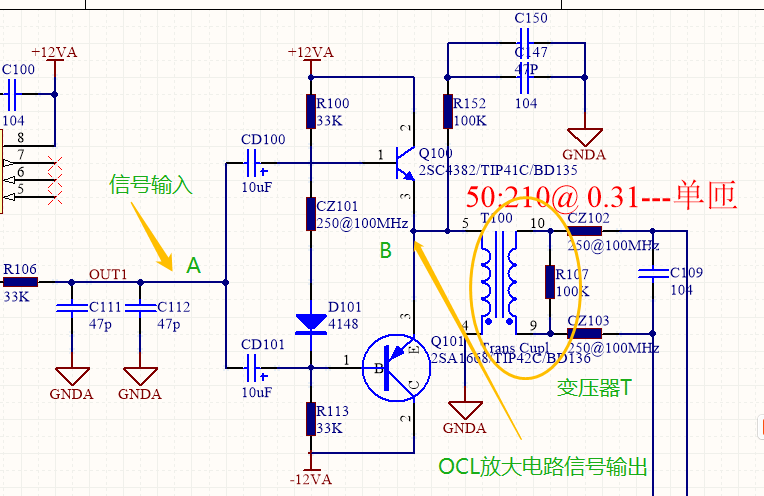

  1. 1.应用电路(OCL放大电路)


  2. 2.故障现像

    不接变压器T时,A点信号输入正常,B点信号输出正常;接入变压器T后A点信号正常,B点信号衰减到基本为0;用电阻器代替变压器接入后,现像依旧。

  3. 3.原因查找

    因OCL电路的带载能力是很强的,应该不至于是负载过大导致失败,且该电路在之前用BD135/BD136方案时是正常的--因耗散功率达不到所以换2SC4328/2SC1668,外加一些验证测试,所以排除了电路的原因。问题方向转向器件上,但是器件由2SC4328/2SC1668换为TIP41C/TIP42C后,现像依旧。白死不得解,从最原始的步骤开始查--引脚序,果然发现问题所在。

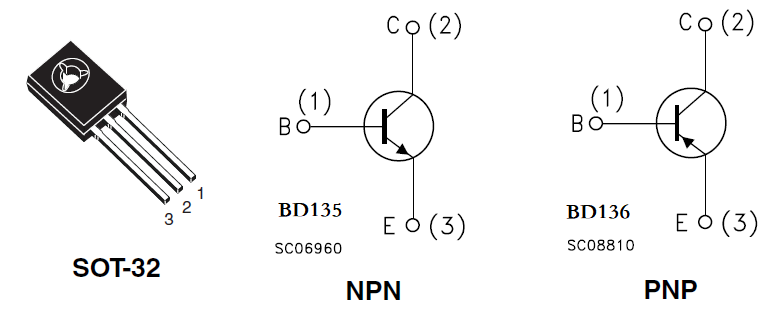

    3.1. BD135/BD136引脚序

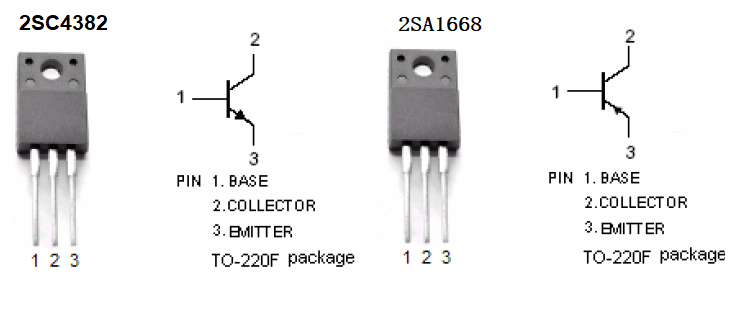

    3.2. 2SC4382/2SC1668引脚序

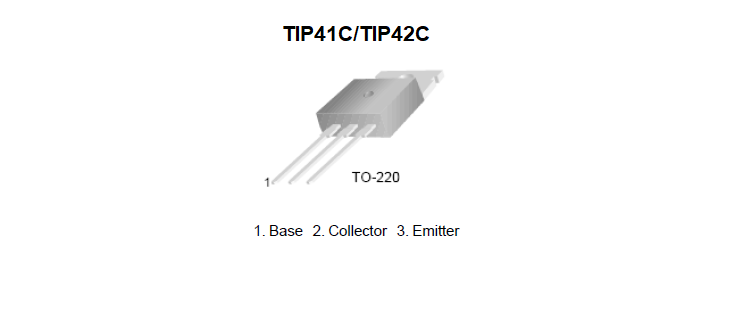

    3.3. TIP41C/TIP42C引脚序


    综上,在焊接时由于笔者习惯性的按BD135/BD136的安装方向来安装,这就导致基极与发射极颠倒了,最终导致电路工作不正常。马虎大意,办事不认真,这真真是害人呢。
