四路单相电机卷帘门控制电路

2023-03-30 | 硬件设计 | caterwang | 2993°c

项目已经落地实施完成,这里先分享电路部分的功能,程控部涉及的是stm32单片机的编程序,单独出。

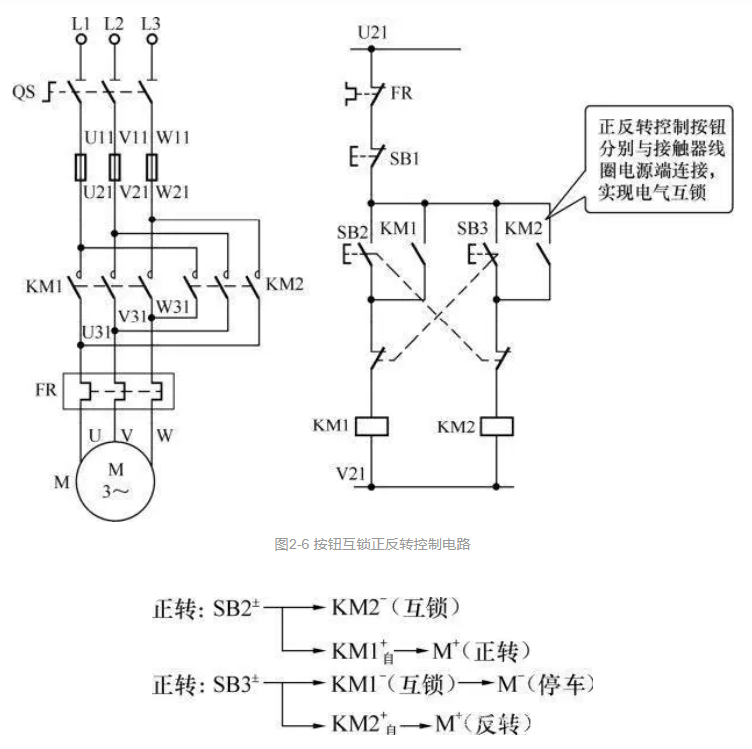

  1. 经典正反转互锁控制电路

    为方便理解咱们后续分享的电路,我们先学习下一经典正反转互锁控制电路。借用下大神画的图哈



  2. 本次项目使用电路

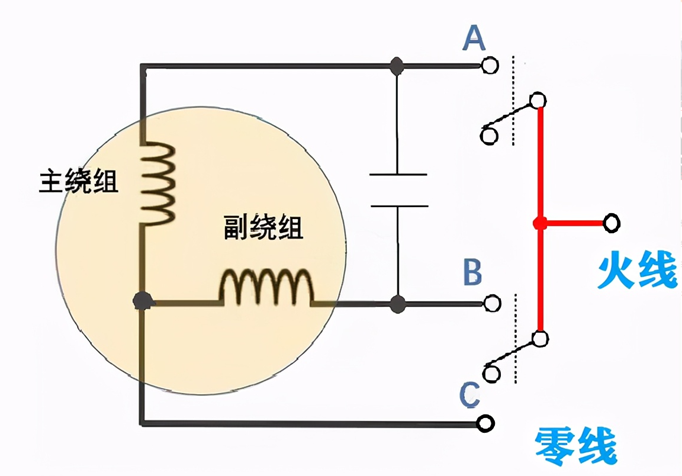

    本次使用的电机是单相电机,以下为正反控制基本原理


    AC与电源打通后正转,BC与电源打通后反转。

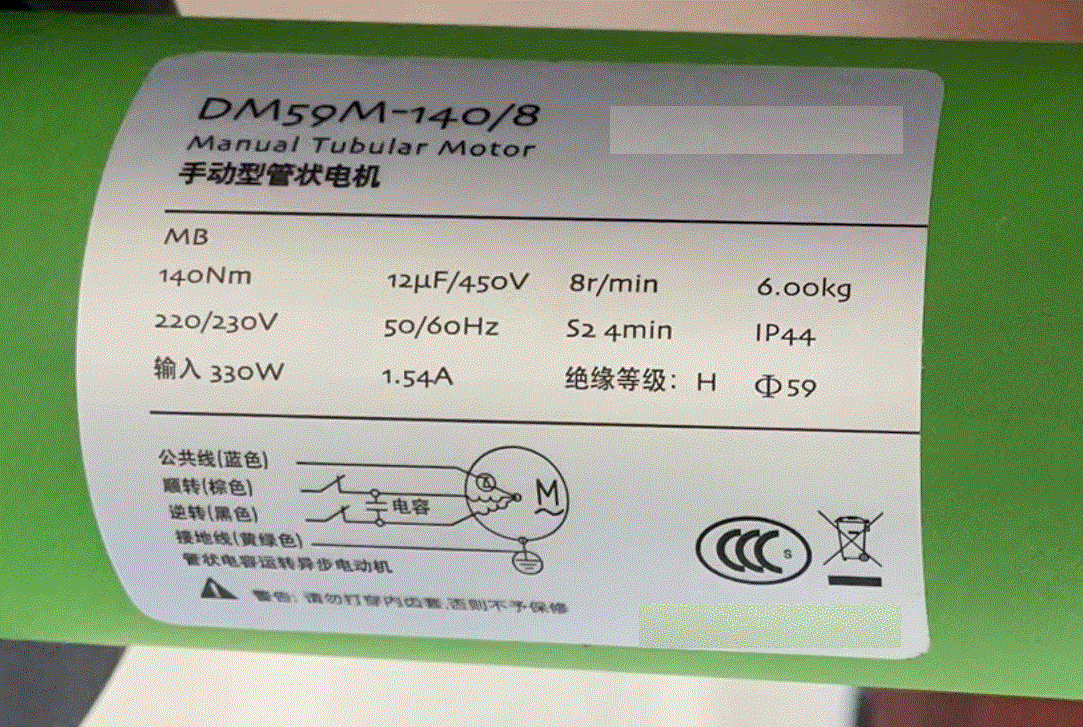

    实际用的电机

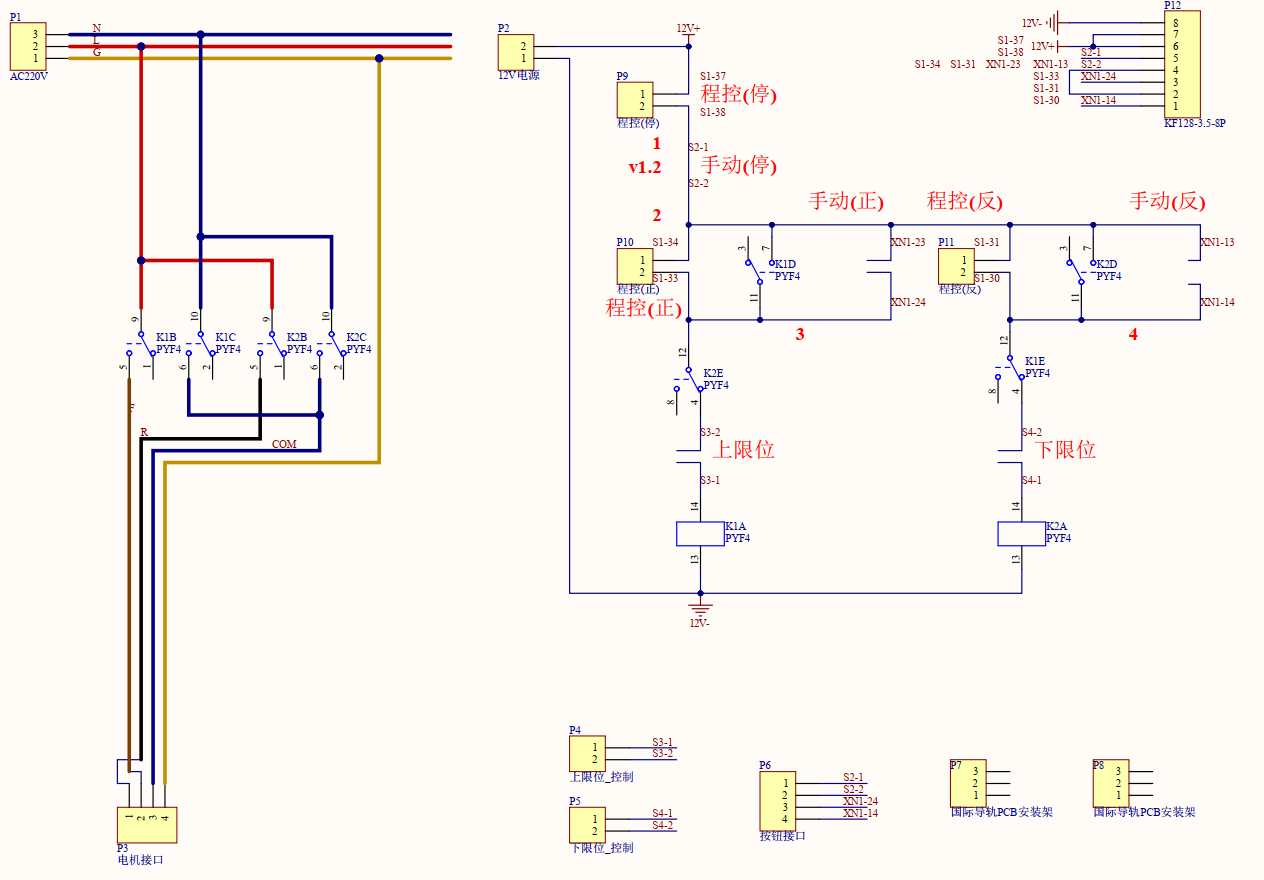

    实际电路(由于后续改成了单按钮控全部门,所以略有改动,但结合前面的介绍和图上的文字还是很好理解的哈)

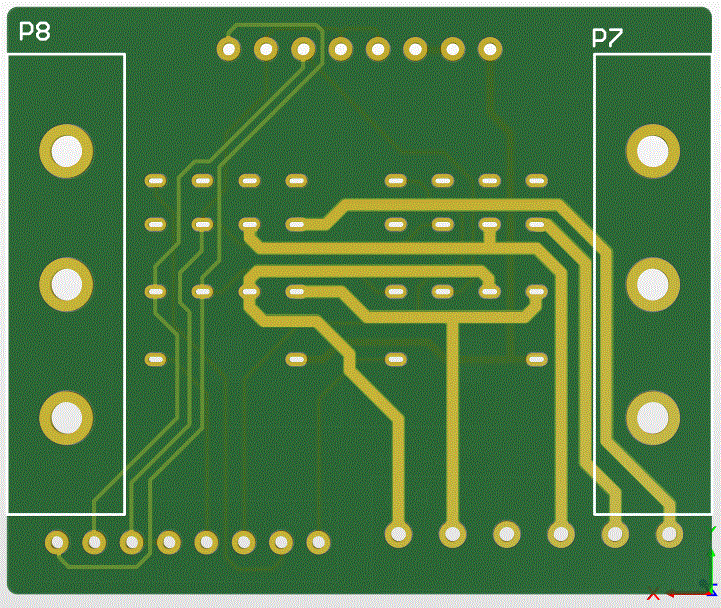

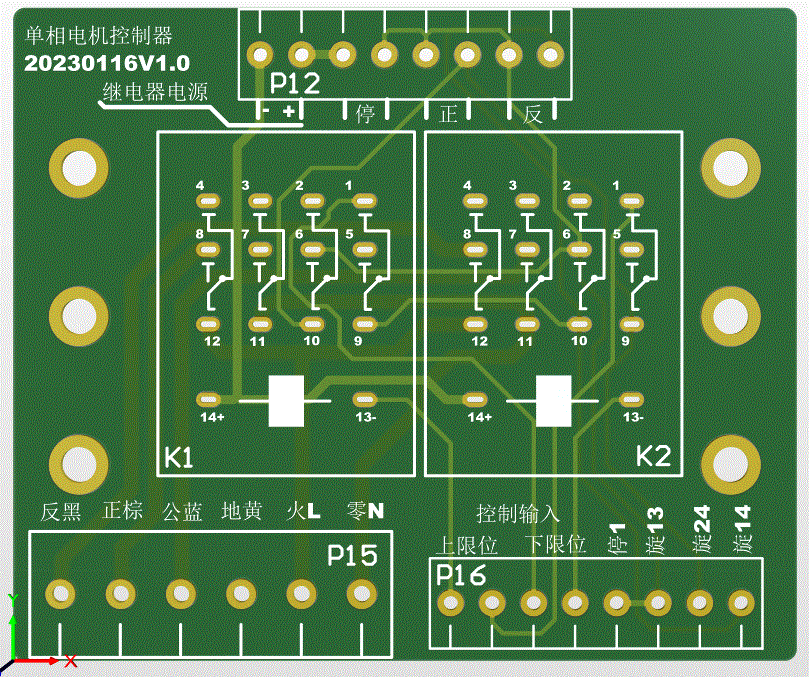

  3. 控制板实物图(居然没有给它单单独拍个照,就先上全景成品吧)



  4. 电机控制的主副回路参考图


    电气原理图-主回路.pdf

    电气原理图-控制路1-2.pdf

    电气原理图-控制路3-4.pdf
