OCL功率放大电路的交越失真

2015-09-07 | 硬件设计 | caterwang | 7174°c

    之前一个项目中用到过OCL功率放大电路,也发了文但并没有对电路做说明。在21上看到讲解得比较专业的,把部分内容转过来分享学习下。

    OCL是OTL电路的升级,优点是省去了输出电容,使系统的低频响应更加平滑。缺点是必须用双电源供电,增加了电源的复杂性。更详细的内容可以自行百度,这里主要说明OCL电路的交越失真。

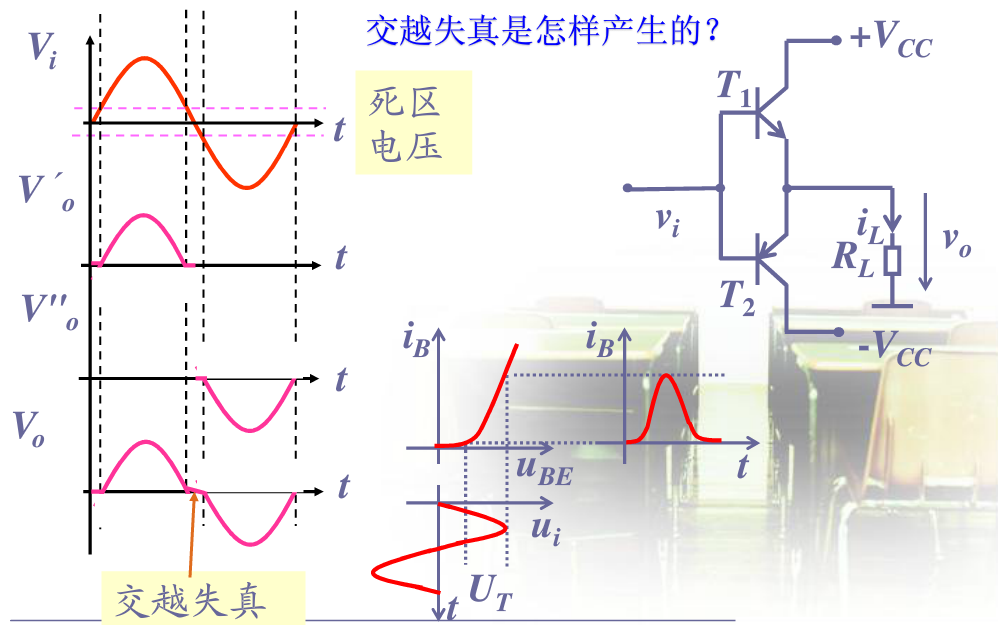

    1.OCL电路的交越失真是如何产生的?


        交越失真的原因就是因为静态工作电压要使得三极管导通,电路才工作,有一个截止电压。解决的方法就是加上一对二极管,使截止电压为0,消除交越失真。

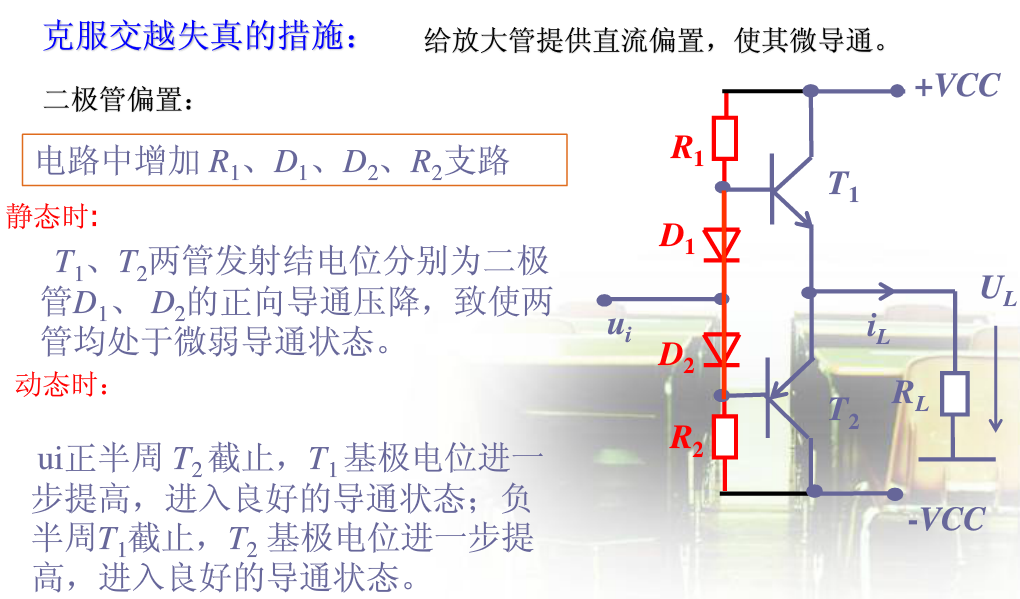

2.如何克服OCL电路的交越失真?

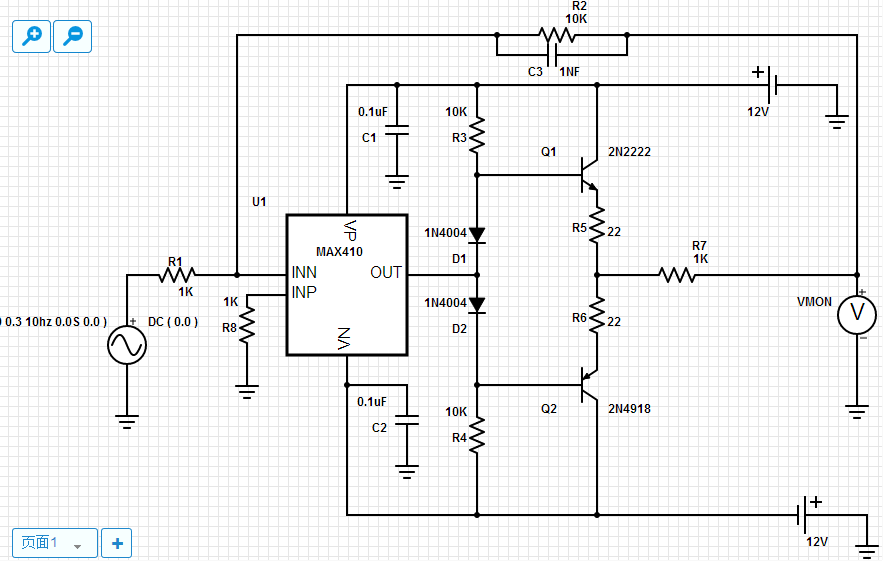

ocl00.png3.实际案例:设计一个ocl功率放大电路,使电压可以无失真地放大10倍,其电路图如下图所示【其中MAX41是运放】

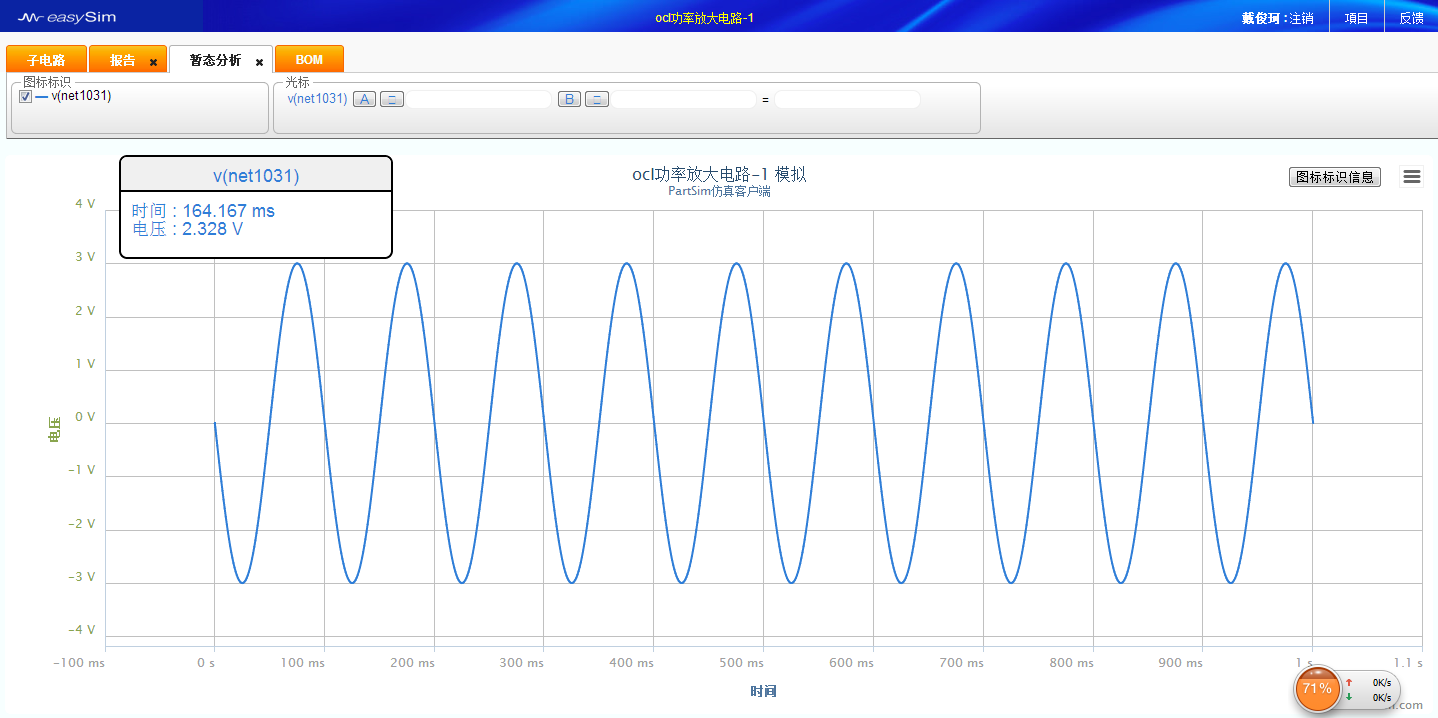

电路的仿真结果:

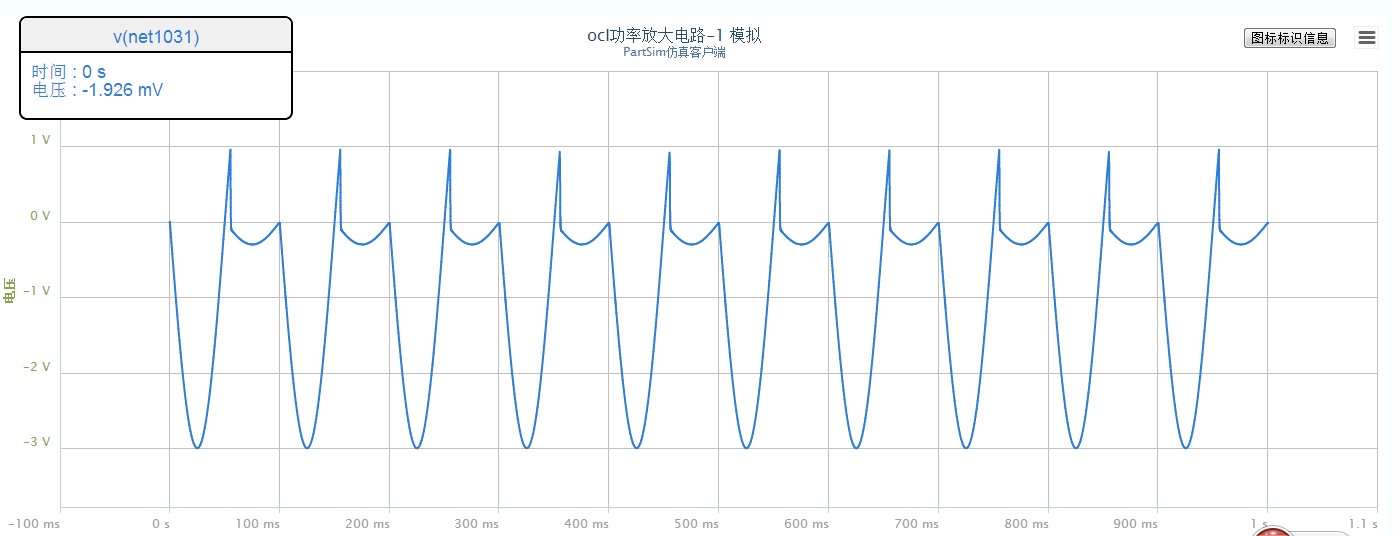

ocl2.png把电路中二极取消后的仿真结果:


以上部分内容的出处:http://bbs.21ic.com/icview-737858-1-1.html

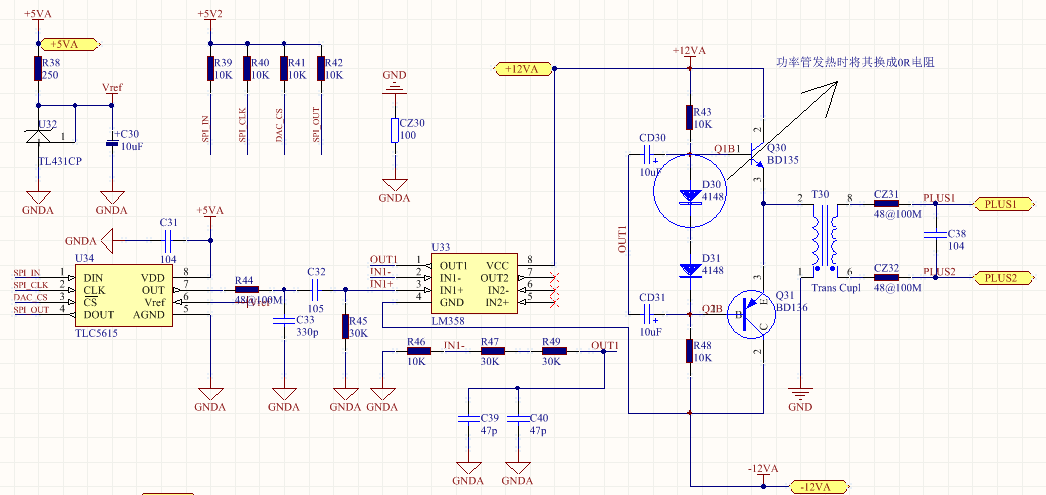

之前用过的电路图再贴一次:
