插件电阻的功率及其对的应封装尺寸

    基础知识，时常用到，故此记录并分享!

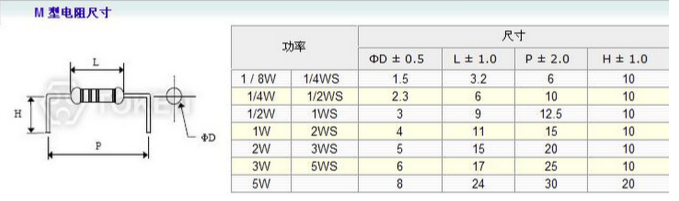

    下表的尺寸单位为:mm

    这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。

    这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。

    所以:

    0.3英寸=7.6mm

    0.4英寸=10.2mm

    0.5英寸=12.7mm

    0.6英寸=15.2mm

    0.7英寸=17.8mm

    0.8英寸=20.3mm

    0.9英寸=22.9mm

    1.0英寸=25.4mm
