基于SI3402B方案的POE非隔离实际应用

2019-01-15 | 硬件设计 | caterwang | 64971°c

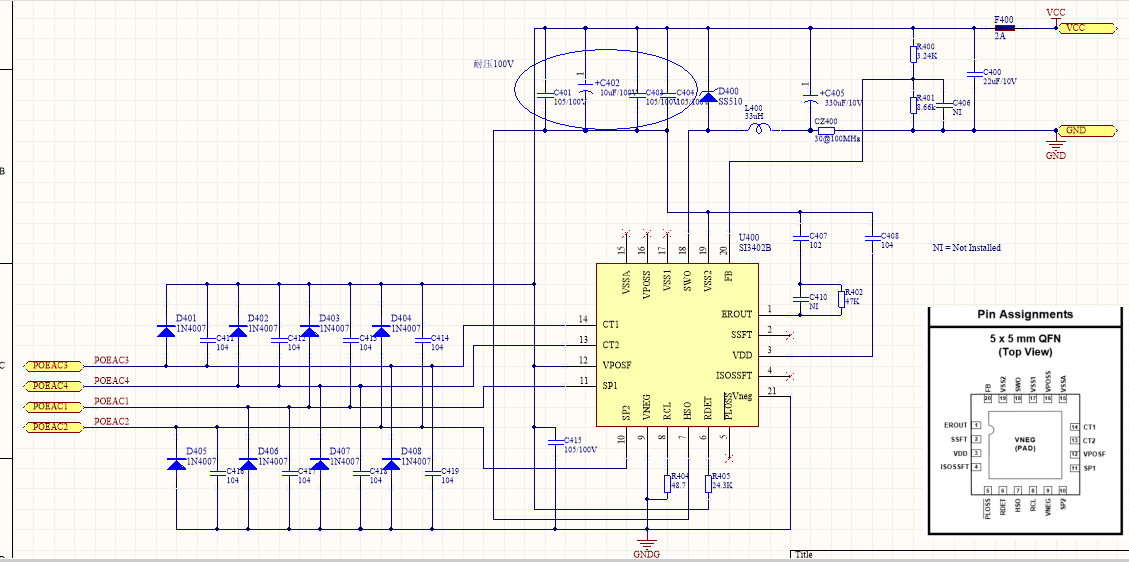

   前面几个文章里分享过其他同鞋用SI3402B方案时遇到的一些问题,所以这里就不多废话,直接上图分享我的实践成果。图不是很清楚,末尾有附件可以下载,不想下PDF的话可以把下面的图片另存到本地再查看。

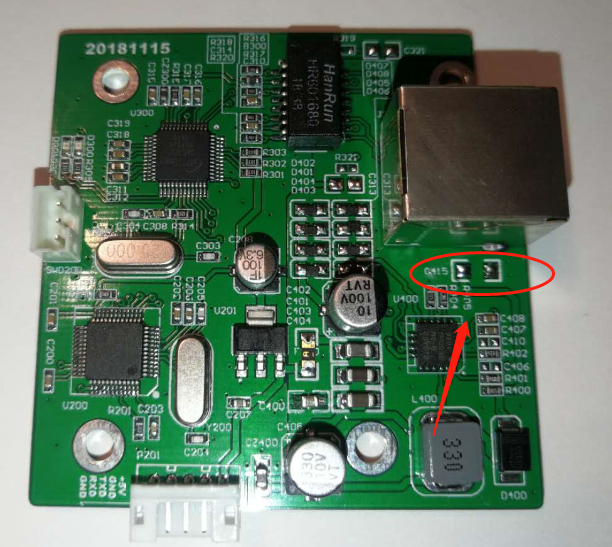

      手工样机测试完毕后,交给工厂生产,拿到出厂的样机开始测试,结果大大出乎意料,60pcs样机,没有一个是好的,具体就是POE电路部分没有输出。手工样机和工厂生产的样机,PCB板是一个版本,只是有几电容不一样,挨个器件核对一番,生产也没有问题。于是又和手工板对毕了一下,最后试着电容C415取下再测--如上图,结果显示电路工作正常了。

      文中的图片不是很清楚,这里把原理图重新上传一遍。有需要的同鞋可以下下来参考下。不想下PDF的话可以把上面的图片另存到本地。

附件:POE-PD电源V1.3.pdf


请使用支付宝赞助我

支付宝打赏

请使用微信赞助我

微信打赏

版权声明

欢迎转载,但注明出处,谢谢!

分享:
0
QR:  基于SI3402B方案的POE非隔离实际应用

扫一扫,用手机打开吧

TAGS:

共10条评论

动画制作  2019-09-15 10:39:19 @Ta

测试完毕

abc  2019-07-18 09:09:21 @Ta

你的板子实测效率有多少?

L  2019-03-15 16:46:39 @Ta

你好 请问能分享下 这个电路的物料号 和 RJ-45 - 变压器、poe芯片的稍微详细一点的电路吗

caterwang [楼主] 2019-03-27 08:48:00 @Ta

@L:嗯,今天上来才看到你的评论,你留一个邮箱地址吧,我把资料给你。

L 2019-03-27 10:25:55 @Ta

@caterwang{楼主}:1498484188@qq.com

caterwang [楼主] 2019-03-27 14:27:09 @Ta

@L:注意查收

L 2019-03-27 10:25:26 @Ta

@caterwang{楼主}:好的 非常谢谢 我现在用的是一款带整流的网口 但还是想参考下你的 谢谢

caterwang[楼主]  2019-01-23 10:08:07 @Ta

好的,谢谢您的建议,我的后级电路负载不很大,没有出现您说的掉电压情况。AN1050推荐的是50~120nF电容吗?我实际电路用的是1uF的,那应该太大了。

yuyuyu  2019-01-21 21:18:52 @Ta

你好,我最近也在调试Si3402-C的电路,不过我调试出来输出功率只有3W多,再高电压就掉下来了,请问你遇到过类似的情况吗?
我看了下你的电路,C415也就是AN1050 pdf文章中的CDET电容,推荐是50~120nF,你可以尝试下用这个容值的电容试一下。

caterwang [楼主] 2019-01-23 10:12:58 @Ta

@yuyuyu:回头仔细检查了下电路图,我的元件参数标错了,导致实际元件的参数与文档推荐的差异有点大,我也太大意了。
